Notizia

 Figura 1: Stesse dimensioni nominali estruse in PP, HDPE e CPVC: il colore della parete è puramente estetico; la temperatura di utilizzo continuo definisce la reale durata di servizio.PP vs PE vs CPVC Tower PackingQuale confezione di plastica casuale dura più a lungo?Descrizione tecnica: Nessuna delle tre resine è universalmente considerata la "più durevole". PP rappresenta il rapporto costo-prestazioni predefinito al di sotto di ~90 °C per servizi alcalini e acquosi deboli. CPVC mantiene rigidità e stabilità chimica a temperature più elevate e in flussi ossidanti/clorurati dove il PP si ammorbidisce. PE (HDPE) resiste agli urti e alla fragilità a bassa temperatura ma si deforma prima sotto carico di letto compattato, quindi è raramente specificato come riempimento casuale primario sopra i 60 °C. FXSINO produce e realizza su misura tutti e tre i gradi come confezione ad anelli cavi in ​​plasticaVarianti a sella e Pall per l'ammodernamento degli scrubber.1. Cosa pone fine alla plastica? Tower Packing Vita• Scorrimento termico: Una temperatura costantemente superiore al valore nominale continuo appiattisce le pareti dell'anello, il letto si assesta e la caduta di pressione aumenta molto prima che si manifesti una corrosione visibile.• Attacco chimico: Gli ossidanti concentrati, i solventi aromatici e gli acidi caldi penetrano nelle zone amorfe; la matrice reticolata in CPVC tollera una finestra più ampia rispetto al PP.• Ciclo di flusso ed erosione: Le fluttuazioni di flusso e riflusso del liquido allargano le microfratture sui bordi delle finestre, soprattutto nel caso di finestre in polietilene a parete sottile.• Conservazione all'aperto/condizioni UV: gessi PP non stabilizzati e fragili pre-installazione; confermare resina di grado UV per riempimenti di raffreddamento del ponte aperto.Figura 2: Integrità della parete ingrandita: l'estrusione uniforme e lo spessore controllato della parete ritardano il collasso del letto dovuto al creep.2. Riferimento per soffitti e deformazioni continue in condizioni di utilizzo continuoResinaServizio continuo tipicoPicco massimo a breve termineStriscia sotto il carico del lettoforma comune FXSINOPP (omopolimero)~90°C~110°CModerato; si attenua vicino al soffittoAnello/sella cavocopolimero PP~95–100°C~120°CImpatto migliore, scorrimento simileAnello ondulato, riempimento della torreHDPE~60–70 °C~80°CMassima resistenza al freddo, evitare letti profondimezzi di lavaggio a bassa temperaturaCPVC~95–100 °C (in soluzione acquosa)~110–120 °CPiù rigido al calore; minima deformazioneImballaggio acido caldo/cloroI valori riportati sono standard di settore; per la sollecitazione massima ammissibile e l'intervallo di sostituzione è necessario utilizzare i dati dei test di lotto FXSINO specifici per il fluido in uso.3. Resistenza chimica in sintesiTemperatura media (ambiente-caldo)PPHDPECPVCSoluzione diluita di NaOH / detergente causticoEccellente (prima scelta)BeneEccellenteLiquido di lavaggio dei gas di scarico con SO₂ umidoOttimo al di sotto dei 70°CGiustoEccellente (preferibilmente caldo)Ipoclorito / Cl₂ umidoDegrada (evitare)PoveroBuona tolleranzaSolventi aromatici / chetoniRigonfiamenti/crepeOndate di pienaLimitato; verificare la concentrazione4. Matrice di selezione per mansioneProfilo del servizioResina consigliataPerchéAssorbimento caustico ambientale, riempimento della torre di raffreddamentoPPCosto più basso, stabile al di sotto degli 85 °C, facile da fabbricareScrubber acido caldo SO₂ / biossido di cloroCPVCMantiene il modulo elastico vicino ai 100 °C; resiste ai cloruri ossidantiLavaggio esterno a bassa temperatura, trattamento soggetto a urtiHDPEDifficile all'avvio a freddo; letti poco profondi soloRistrutturazione per eliminare i colli di bottiglia che richiedono un ΔP bassoPP + metallo super raschig letto ibrido a più livelliParte superiore in plastica, maniglie inferiori in metallo, zona caldaFigura 3: Letto ribaltabile uniforme sopra un griglia di supporto a gobba di cammello — l'accoppiamento dell'area aperta previene la carenza di flusso locale indipendentemente dalla resina.5. Fattori interni che determinano la sopravvivenza della resina• Area aperta di supporto: abbinare letti di plastica con un griglia di supporto perforata ≥80% apertaI picchi di pressione derivanti da una piastra ristretta accelerano il collasso per scorrimento viscoso.• Contenzione del letto: I supporti in plastica leggera in servizio sottovuoto o a impulsi necessitano di un piastra limitatrice/di fissaggio del piano di lavoro dimensionato per consentire il libero passaggio, non per il diametro esterno nominale.• Redistribuzione: letti che superano i 5-6 m richiedono un collettore e ridistributore di liquidi per fermare la canalizzazione del muro che si maschera come imballaggio della torre fallimento.6. Domande frequentiD: Posso scambiare PP? imballaggio della torre Per il CPVC senza modificare l'altezza del letto?A: La densità apparente è simile, ma il CPVC funziona a una ΔP a umido inferiore in servizio ad alta temperatura. Mantenere lo stesso volume di scarico solo per diametri equivalenti; ricontrollare la riduzione di portata del distributore e la velocità della piastra di supporto con FXSINO prima della messa in servizio.D: Vale sempre la pena pagare un sovrapprezzo del materiale di circa 2-3 volte per il CPVC?A: Solo quando la temperatura o la concentrazione dell'ossidante si trovano al di fuori dell'intervallo di sicurezza del PP. Al di sotto dei 70 °C in soluzione caustica pulita, il PP offre una durata di esercizio comparabile a una frazione del CAPEX; sovradimensionare il CPVC non aggiunge alcun vantaggio misurabile.D: Come faccio a distinguere PP da PE in una vecchia colonna durante lo smontaggio?A: Il test di galleggiamento e il comportamento alla combustione sono indicatori indiretti sul campo (il PP galleggia, il PE galleggia; il PP brucia con gocciolamento ceroso, il PE con fuliggine più morbida). Per una tracciabilità a livello di audit, richiedere il certificato della resina e il lotto di produzione al produttore dell'imballaggio prima del ricaricamento.Prima di ricaricare, specificare il tipo di plastica corretto.FXSINO è un produttore e fabbricante su misura di componenti in plastica casuali imballaggio della torreComponenti interni della torre e dispositivi di separazione: anelli, selle e riempimenti ondulati in PP, PE e CPVC forniti con certificato del materiale e griglie di supporto abbinate.E-mail: jackieqiu9202@gmail.com | +86 18507999558

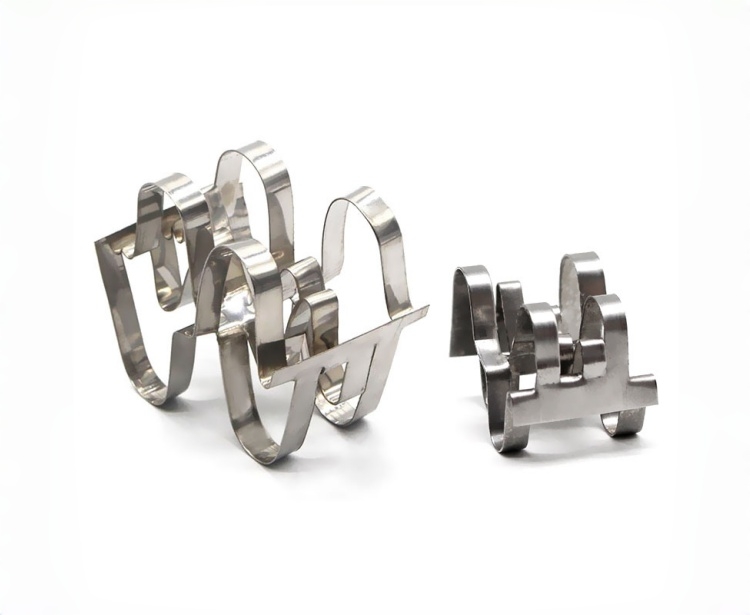

   Figura 1: Anelli Super Raschig in metallo nell'acciaio inossidabile SS316L: le reti sinusoidali formano molteplici film liquidi e mantengono un'elevata area aperta.Anello Super Raschig in Metallo Spiegazione della struttura e della caduta di pressioneDescrizione tecnica: A anello super Raschig in metallo è un riempimento casuale ad alte prestazioni costruito da un cilindro a parete sottile con nervature sinusoidali alternate invece di pareti lisce. Le nervature ondulate creano diversi sottili film liquidi, promuovono il rinnovamento dell'interfaccia e mantengono il volume libero al 96-98%. Rispetto a un semplice anello di Raschig metallico evita l'annidamento; rispetto allo standard Anelli di metallo Pall In genere, offre una minore caduta di pressione a parità di portata e una maggiore capacità di allagamento negli interventi di ammodernamento. FXSINO fornisce anelli in stile Super Raschig in acciaio al carbonio, SS304/304L e SS316L/316L.1. Geometria: perché la rete sinusoidale è importanteUn semplice anello di Raschig è un tubo cavo con un'altezza pari al diametro esterno. È economico e chimicamente semplice, ma il flusso e la canalizzazione lungo le pareti sono problematici e il fattore di riempimento è elevato. Un anello di Raschig super sostituisce la parete rettilinea con strisce curve/sinusoidali che si ricollegano in punti di contatto ripetuti. Il risultato:• Film multipli: Le reti sinusoidali dividono il liquido in diversi film sottili; i punti di contatto ricorrenti rimescolano i film e rinnovano l'interfaccia gas-liquido.[4](@ref)• Ampia area aperta: Il volume libero è pari al 96-98% a seconda delle dimensioni, quindi il gas passa con poca contrazione e il ΔP secco rimane basso.[5](@ref)• Anti-nesting: L'alternanza della frequenza/ampiezza delle onde riduce l'ingarbugliamento durante lo scarico e facilita la rimozione.[4](@ref)• Peso volumetrico ridotto: La sottile lamiera stampata offre un'elevata superficie per unità di massa; il carico della griglia di supporto è inferiore a quello della ceramica e spesso inferiore a quello degli anelli metallici a parete piena.[4](@ref)• Tolleranza allo sporco: La struttura aperta è adatta a liquidi con una piccola quantità di solidi; presenta meno zone morte rispetto alle geometrie a finestra chiusa in condizioni di sporco.[5](@ref) Figura 2: Dettaglio della struttura a rete: strisce sinusoidali e punti di contatto saldati creano superfici di film turbolente mantenendo il nucleo aperto.2. Dimensioni standard e dati geometriciFXSINO offre anelli metallici super raschig in misure metriche comuni. La tabella seguente combina le dimensioni di progetto metriche con i valori di riferimento dei bollettini sugli anelli metallici super; da considerare come riferimento di selezione, non come garanzia idraulica certificata.[4,5,13](@ref)Dimensioni metriche (mm)Numero di serie approssimativo*Superficie (m²/m³)Volume libero (%)Densità apparente SS (kg/m³)Pezzi/m³250,3 (chiudi)180–22095–96210–34045.000–180.000380,5–0,7130–18096–97185–27516.000–45.500500,7–1100–15097–98165–2209.500–32.000762–370–10098150–1654.300–9.500*Il numero SR è un riferimento incrociato approssimativo ai bollettini pubblicati sui super-anelli metallici (0,3/0,5/0,7/1/2/3). Il sistema metrico 25/38/50/76 non è strettamente equivalente a un singolo numero SR; confermare gli utensili con FXSINO. La densità apparente varia con lo spessore della parete, il grado dell'acciaio e la forma d'onda.[4,13](@ref)3. Caduta di pressione: a secco, a umido e sotto caricoLa caduta di pressione di un letto casuale dipende dal fattore di capacità del gas F (= u·ρv0,5), carico liquido L (m³/m²·h), dimensione dell'imballaggio, diametro della torre e area bagnata irrigata. Per gli anelli metallici super raschig la tendenza pratica è:ΔP secco: Geometria molto aperta: la caduta di pressione a secco del super-anello metallico pubblicato è già inferiore a quella di un anello Pall metallico da 50 mm allo stesso fattore F.[4](@ref)Variazione di pressione umida a bassa latitudine: Test aria/acqua su dimensioni n. 0,3–0,5 mostrano ΔP secco intorno a 20 Pa/m a liquido zero e circa 50–80 Pa/m a L=1–2 m³/m²h in riferimenti a colonna piccola; i valori scalano con la dimensione, il fattore F e il diametro della torre.[1](@ref)Variazione di pressione umida (ΔP) ad alta latitudine: Il divario rispetto a Pall aumenta con il carico di liquido perché le pellicole e le finestre rimangono aperte; il ΔP bagnato del super-anello può essere sostanzialmente inferiore a quello di anelli ad alte prestazioni comparabili.[4](@ref)Caricamento/allagamento: Nei confronti di classe 50mm, la capacità di allagamento del super raschig era circa il 25-33% superiore a quella del Pall da 50mm e il 10-15% superiore a quella di alcuni anelli ad alte prestazioni; il margine esatto dipende dalla qualità del sistema e del distributore.[2](@ref)Rispetto al Raschig semplice: Il Raschig in metallo semplice ha un fattore di riempimento e canalizzazione molto più elevati; il Super Raschig non è una sostituzione 1:1 equa: rivalutare l'altezza del piano, l'area aperta del supporto e la densità del distributore. Figura 3: ΔP di riferimento rispetto alla capacità del gas: la pendenza super raschig rimane al di sotto della curva Pall standard all'aumentare del carico di liquido (illustrativo, sostituire con la curva di prova FXSINO).4. Super Raschig contro Metal Pall contro Raschig normaleArticolo (classe 50 mm)Raschig in metallo sempliceAnello in metallo PallMetallo super RaschigStruttura del murocilindro solidoCilindro + finestrini laterali + linguette interneCilindro + reti/punti di contatto sinusoidaliVolume libero~65–70%~90–94%97–98%ΔP secco/umidoPiù altoBassoMolto basso (inferiore a quello di Pall nei riferimenti)[2,4](@ref)Capacità di inondazioneIl più bassoAltoPall superiore a 50 mm (+25–33% nei riferimenti)[2](@ref)Efficienza / HETPScarsa (canalizzazione)Ottimo sotto tutti gli aspettiBuono; fino al ~14% di separazione migliore rispetto a Pall da 50 mm in ammoniaca/acqua refs[4](@ref)Servizio meccanico/sporcoRobusto, ma con un sistema idraulico scadenteLe finestre possono deformarsi sotto carichi elevati dP/Struttura della rete stabile; aperta per liquidi contenenti solidi[8,5](@ref)Caso d'usoSolo acido legacy/ceramicoDistillazione/assorbimento generaleRetrofit ad alta capacità, vuoto, basso ΔP, assorbente sporcoLe cifre di confronto di Pall provengono da riferimenti di ammoniaca-aria/acqua e cicloesano/n-eptano; non applicare "% di riduzione" generiche a ogni fluido senza dati di sistema.[2,15](@ref)5. Selezione dei materialiMaterialeLimite chiaveServizio tipicoacciaio al carbonioNon corrosivo, secco/idrocarburo; temperatura secondo codiceDistillazione atmosferica, assorbimento di idrocarburiSS304/304LA basso contenuto di cloruro; organici in generaleRecupero del solvente, lieve assorbimento acquosoAcciaio inossidabile 316LCloruro/acido debole migliore di 304Lavaggio con cloro, settore farmaceutico, assorbente acidoSS410 / legaResistenza alle alte temperature o corrosione specialeRistrutturazioni ad alta pressione, servizio in ambienti acidi/erosivi6. Regole di dimensionamento e dettagli interni della torreDimensioni rispetto al diametro: Mantenere la dimensione nominale ≤ D/30 per una distribuzione uniforme; 50 mm per 1,5 m di diametro interno, 76 mm per ≥2,3 m, 25–38 mm solo in colonne piccole/ad alta efficienza.Sostieni l'area aperta: Utilizzare un griglia di supporto a gobba di cammello o piastra di supporto forata con area aperta ≥80%; il ΔP super raschig basso viene sprecato se il supporto limita il flusso.Densità del distributore: Il piccolo 25 mm necessita di più punti di gocciolamento/m² rispetto al 76 mm; abbinalo a un distributore/ridistributore di liquidi per letti >6m.Tenere premuto: Il metallo stampato leggero ad alta F o sottovuoto necessita di piastra limitatrice/di fissaggio del piano di lavoro; la distanza della barra dimensionale deve essere riferita all'elemento trattenuto, non al diametro esterno nominale.Intrappolamento: Per un'elevata velocità del gas aggiungere un disappannatore a rete metallica sopra il letto superiore. Figura 4: Carica Super Raschig con griglia di supporto e distributore — per retrofit di distillazione o assorbimento a basso ΔP.7. Guida all'applicazione• Distillazione sotto vuoto: Il basso ΔP per stadio protegge il sistema del vuoto; 50–76mm super raschig o imballaggio strutturato a seconda del target HETP.• Distillazione/raffinazione atmosferica: L'elevata capacità di allagamento consente di eliminare i colli di bottiglia senza la necessità di un involucro più grande.• Assorbimento/lavaggio: COSÌ2, HCl, NH3, CO2 — La struttura a rete aperta gestisce carichi di liquido variabili; acciaio inox 316L per soluzioni di lavaggio corrosive.• Rimozione/rigenerazione: Strippaggio a vapore dei VOC o rigenerazione delle ammine dove un basso ΔP riduce i costi del ribollitore/compressore.• Liquori sporchi/a passaggio singolo: La struttura aperta super raschig tollera meglio le multe rispetto alla Pall con finestre piccole; tuttavia meno tollerante rispetto a palla cava media.8. Domande frequenti rapideD: Di quanto è inferiore la caduta di pressione rispetto a un anello Pall metallico?A: I test pubblicati di classe 50mm riportano un ΔP bagnato super raschig circa il 60% inferiore a Pall in un set di dati cicloesano/n-eptano e chiaramente inferiore a Pall in aria/acqua a F uguale; i retrofit ammoniaca/acqua mostrano riduzioni ΔP minori a parità di flusso (ad esempio, n. 1 contro Pall da 1,5" circa da -21 a -33%). Eseguire sempre nuovamente con le proprietà del fluido.[2,15](@ref)D: Posso sostituire il Raschig o il Pall puro in rapporto 1:1 in volume?A: No. Super Raschig ha un volume libero maggiore e un HETP diverso, quindi un volume 1:1 di solito sovradimensiona o modifica il carico di separazione. Invia l'altezza del letto esistente, la portata, il budget di pressione e l'HETP; FXSINO propone dimensioni, altezza del letto e componenti interni come un pacchetto.D: Il confezionamento sottovuoto con imballaggio Super Raschig è migliore del confezionamento strutturato?A: L'imballaggio strutturato offre il ΔP/HETP più basso nel servizio di vuoto pulito; il super raschig è preferibile quando è necessaria flessibilità di imballaggio casuale, alimentazione sporca, ricarica facile o retrofit all'interno di un layout di supporto/distributore esistente. Per il vuoto più profondo e HETP stretto, confrontare entrambi con imballaggio strutturato a rete metallica.Ottieni un Metallo Super Raschig CitazioneFXSINO è un produttore di componenti metallici casuali e interni per torri — anelli super raschig, Anelli di metallo PallGriglie di supporto, distributori e demister. Dimensioni personalizzate in acciaio al carbonio/SS304/316L, realizzate su disegno e spedite in tutto il mondo.Invia l'ID della torre, il fluido di servizio, la pressione, la temperatura, le portate di gas/liquido, l'HETP target o il budget ΔP. Ti restituiremo una raccomandazione sulle dimensioni, il volume sfuso, l'area di supporto disponibile, la densità del distributore e un preventivo di spesa in giornata. FXSINO fornisce il pacchetto completo. griglie di supporto, limitatori di posti letto, ridistributori E disappannatori.Contatta FXSINO: jackieqiu9202@gmail.com | +86 18507999558

   Figura 1: Anelli di Raschig in ceramica (porcellana chimica bianca, a sinistra) rispetto ad anelli di Raschig in metallo (acciaio inossidabile SS316L, a destra): due soluzioni di materiali per diverse condizioni di esercizio.Anelli Raschig in ceramica vs. Metallo: Resistenza agli acidi e selezione delle dimensioniDescrizione tecnica: Gli anelli di Raschig rappresentano la geometria di impacchettamento casuale più antica e semplice: un semplice tubo tagliato a una lunghezza pari al suo diametro. La scelta tra ceramica e metallo si riduce a una sola domanda: Qual è il fluido di servizio utilizzato? La ceramica (porcellana/gres porcellanato chimico) è superiore nei lavaggi con acidi forti, dove il metallo si corroderebbe; il metallo (acciaio inox 304/316L, acciaio al carbonio) è invece più indicato per applicazioni ad alta temperatura, con elevati carichi meccanici o in ambienti non corrosivi, dove la ceramica si fratturerebbe. Questa guida confronta entrambi i materiali e fornisce un quadro chiaro per la scelta della dimensione più adatta.1. Perché la scelta del materiale è fondamentaleGli anelli di Raschig non presentano finestre o ondulazioni interne: le loro prestazioni dipendono quasi interamente dalla superficie (determinata dalle dimensioni) e dalla bagnabilità (determinata dal materiale). Un materiale inadeguato può causare guasti catastrofici.• Ceramica in ambiente alcalino: La porcellana si dissolve lentamente in soluzioni caustiche (> 10% NaOH a > 60 °C). Gli anelli si assottigliano, si indeboliscono e collassano nella griglia di supporto.• Metallo in acido caldo: Anche il 316L si corrode e si perfora in presenza di HCl o H2SO4 al di sopra degli 80 °C. Una volta che sulla parete dell'anello si forma un foro, la corrosione accelera esponenzialmente.• Ceramica in caso di shock termico: Sbalzi di temperatura rapidi (> 50 °C/min) possono causare la rottura della porcellana. Per il metallo non si tratta di un problema.• Metallo nel servizio di fluoruro: F- Gli ioni attaccano istantaneamente lo strato passivante dell'acciaio inossidabile. La ceramica (con un alto contenuto di allumina) resiste. Figura 2: Dettaglio della sezione trasversale di un anello Raschig in ramicec da 50 mm: lo spessore della parete di 6-8 mm garantisce resistenza meccanica mantenendo una porosità del 60-65%.2. Resistenza agli acidi: ceramica contro metalloIl vantaggio determinante di anelli Raschig in ceramica è l'inerzia chimica. Ecco il confronto dettagliato:Fluido di servizioCeramica (porcellana/gres)Metallo (acciaio inox 316L)VincitoreH2SO4 (≤ 70%, ≤ 80°C)Eccellente - nessun attaccoBuono (dipende dalla concentrazione)CeramicaH2SO4 (> 70% o > 80°C)EccellenteScarsa - rapida formazione di fossetteCeramicaHCl (tutte le concentrazioni)EccellenteScarsa — corrosione per vaiolaturaCeramicaHNO3EccellenteDiscreto (dipende dalla concentrazione e dalla temperatura)CeramicaHF / FluoruriScarso (attacca la silice)Scarso (attacca lo strato passivo)Nessuno dei due — utilizzare leghe speciali rivestite in PTFENaOH / Soda caustica (> 10%)Scarso - dissoluzione lentaEccellenteMetalloSolventi organiciEccellenteEccellenteLegatura (la ceramica è leggermente migliore per gli acidi in tracce)Alta temperatura (> 200 °C)Eccellente (fino a 1000 °C)Limitato dalla lega (SS316L max 450 °C)CeramicaNota: per combinazioni di acido forte + alta temperatura, considerare la ceramica ad alto contenuto di allumina (92-95% Al2O3) che offre una resistenza agli acidi tre volte superiore rispetto alla porcellana standard.3. Guida alla scelta della tagliaLa scelta della dimensione rappresenta un compromesso tra superficie (efficienza di trasferimento di massa) e caduta di pressione. Anelli più piccoli = maggiore superficie ma ΔP più elevato. Ecco come scegliere:Dimensioni nominali (mm)Superficie (m²/m³)Vuoto (%)Fattore di impaccamento (F)Migliore applicazione25190–21060–65220–250Colonne da laboratorio, torri di piccolo diametro (≤ 300 mm), assorbimento ad alta efficienza38130–15062–67140–170Impianti pilota, torri medie (300–800 mm), SO2 strofinare50100–11565–70100–120Torri di assorbimento acido a grandezza naturale, diametro da 800 mm a 2 m, assorbimento generale7670–8568–7265–80Torri di grande diametro (> 2 m), ΔP critico basso, raffreddamento + assorbimentoRegole pratiche per la scelta della taglia:• Regola del diametro della torre: La dimensione nominale dell'anello deve essere ≤ 1/30 del diametro interno della torre. Per una torre di 1,5 m, la dimensione massima è di 50 mm.• Regola di supporto della griglia: La spaziatura tra le barre deve essere pari o inferiore a 0,7 volte la misura nominale dell'anello. Per anelli da 50 mm, la spaziatura massima è di 35 mm.• Regola di distribuzione dei liquidi: Sono necessari almeno 40 punti di irrigazione a goccia/m² per diametri compresi tra 25 e 38 mm; almeno 20 punti/m² per diametri superiori a 50 mm.• Budget per la riduzione di pressione: Se la colonna totale ΔP è limitata a < 500 Pa, utilizzare 50 mm o più grande. Figura 3: Sinistra — anelli Raschig in ceramica in H2SO4 Torre di essiccazione (senza corrosione dopo 3 anni). A destra: anelli di Raschig in metallo nella colonna di recupero del solvente (acciaio inox 316L, senza esposizione ad acidi).4. Ceramica contro metallo: confronto completo delle proprietàProprietàCeramica (Porcellana)Metallo (acciaio inox 316L)Densità (kg/m³)2.200–2.4007.900–8.000Densità apparente (kg/m³)700–850400–500Resistenza alla compressione (N/anello)2.000–5.000 (fragile — nessun impatto)Elevata duttilità, resistenza agli urtiTemperatura massima di esercizio1.000 °C+450 °CResistenza agli shock termiciScarso: crepe superiori a 50 °C/minEccellenteBagnabilitàEccellente — superficie idrofilaBuono: idrofobico senza trattamentoCosto (relativo)$ (basso)$$$ (alto)Profondità tipica del letto2–6 m (pesante — verificare il carico della torre)3–8 m (letti più leggeri e profondi vanno bene)5. Guida applicativa per settore• Impianti per la produzione di acido solforico: Anelli Raschig in ceramica nelle torri di essiccazione e assorbimento (93–98% H2SO4, 60–120 °C). Scelta standard in tutto il mondo. I formati da 50 mm e 76 mm sono i più diffusi.• Assorbimento di HCl: Anelli in ceramica per assorbitori a film cadente o adiabatici. Disponibili nei formati da 38 mm e 50 mm per un buon rinnovamento della superficie.• Acido nitrico (HNO3): Anelli ceramici nelle colonne di assorbimento. Gradi ad alto contenuto di allumina per concentrazioni superiori al 60%.• Recupero del solvente: Anelli Raschig in metallo (acciaio inox 304/316L) per colonne di strippaggio a vapore e distillazione. Resistono a cicli termici e solventi organici senza degradarsi.• Desolforazione dei gas di scarico (FGD): Anelli in ceramica nell'assorbitore (SO umido)2 lavaggio). La dimensione di 50 mm bilancia efficienza e caduta di pressione.• Processi ad alta temperatura: Anelli ceramici per ossidatori termici rigenerativi (RTO) e sistemi di raffreddamento a gas ad alta temperatura. Resistono a temperature comprese tra 500 e 800 °C senza subire degrado.6. Requisiti di installazione e supportoGli anelli in ceramica sono fragili: un'installazione impropria può causarne la rottura, ostruendo il letto filtrante e compromettendo l'efficienza di separazione. Gli anelli in metallo sono più resistenti, ma richiedono comunque un supporto adeguato.Scarico di ceramica: Versare delicatamente attraverso uno scivolo, mai lasciando cadere il gas da un'altezza superiore a 2 metri. Utilizzare un calzino di tela o un tubo per attutire la caduta. Gli anelli rotti (con una carica superiore al 3%) si depositeranno negli spazi vuoti e bloccheranno il flusso di gas.Griglia di supporto: I letti in ceramica sono pesanti (oltre 700 kg/m³). Utilizzare un letto rinforzato. griglia di supporto a gobba di cammello con spessore della trave ≥ 6 mm per torri con diametro > 1,5 m. Area aperta ≥ 80%.Limitatore di posti letto: Gli anelli in ceramica non si fluidificano (sono troppo pesanti), ma un limitatore di posti letto impedisce che gli anelli dello strato superiore si scheggino contro l'ugello di uscita del vapore durante i picchi di avvio.Scarico di metalli: Può essere scaricato da altezze maggiori (≤ 5 m) senza subire danni. Si consiglia comunque una distribuzione uniforme per evitare l'accumulo di materiale.Distribuzione dei liquidi: Critico per entrambi i materiali. Utilizzare un distributore di liquidi dimensionato in base alla tua misura dell'anello: gli anelli più piccoli necessitano di più punti di gocciolamento. Figura 4: Anelli di Raschig in ceramica caricati in un H con diametro interno di 2,4 m2SO4 Torre di essiccazione con scivolo in tela per evitare rotture.7. Domande frequenti rapideD: Posso utilizzare anelli di Raschig in ceramica in una colonna di distillazione sotto vuoto?A: Non raccomandato. Gli anelli in ceramica hanno un elevato fattore di riempimento (F = 100–250), il che significa un'elevata caduta di pressione per stadio teorico. Nel servizio sottovuoto dove ΔP deve essere < 0,5 kPa/stadio, utilizzare imballaggio strutturato O Anelli di metallo Pall Invece, gli anelli in ceramica sono i più adatti per torri di acidificazione a pressione atmosferica o positiva.D: Qual è la differenza tra gli anelli Raschig in porcellana chimica e quelli in gres?A: La porcellana chimica viene cotta a temperature più elevate e ha un minore assorbimento d'acqua (< 0,5%) e maggiore resistenza agli acidi. Il gres è più poroso (assorbimento d'acqua 1-3%) e leggermente più economico ma meno resistente agli acidi forti ad alta temperatura. Per H2SO4 > 70% o T > 80°C, specificare sempre porcellana chimica.D: Come si confrontano le prestazioni degli anelli Raschig con quelle degli anelli Pall o delle sfere cave multi-palla?A: Gli anelli Raschig hanno il fattore di riempimento più elevato (peggiore caduta di pressione) tra tutte le geometrie di riempimento casuale. Gli anelli Pall con finestre interne riducono F del 50-60%. Le sfere cave multi-sfera hanno il fattore di riempimento più basso ma uno scarso trasferimento di massa. Scegliere gli anelli Raschig solo quando la compatibilità del materiale richiede la ceramica (acido forte) e l'efficienza è secondaria, oppure quando il budget è il vincolo principale (sono il riempimento più economico disponibile).Richiedi un preventivo per anelli Raschig in ceramica o metalloFXSINO è un produttore di riempimenti e componenti interni per torri — anelli Raschig in ceramica, anelli Raschig in metallo, Anelli di preghieraGriglie di supporto e distributori di liquidi. Dimensioni personalizzate, porcellana chimica e acciaio inox 304/316L, spedizione in tutto il mondo.Comunicaci il diametro della tua torre, la profondità del letto, il fluido di servizio (concentrazione e temperatura) e se hai bisogno di ceramica o metallo. Ti consiglieremo la dimensione dell'anello corretta, calcoleremo il volume totale e il carico di peso sulla tua torre e ti forniremo un preventivo in giornata con i tempi di consegna. FXSINO fornisce soluzioni complete per torri a riempimento — da griglie di supporto E limitatori di posti letto A distributori di liquidi.Contatta FXSINO: jackieqiu9202@gmail.com | +86 18507999558

   Figura 1: Confezione ad anello cavo in plastica PP (anello ondulato) — che mostra la caratteristica superficie ondulata e il centro cavo per un elevato volume di vuoti.Anello di riempimento cavo in plastica | Anello ondulato in plastica PP/PE per torri di raffreddamento e assorbimentoDescrizione tecnica: Il riempimento ad anello cavo in plastica (comunemente chiamato Ripple Ring) è un riempimento casuale economico con una parete esterna ondulata e un nucleo cavo. Il design ondulato aumenta la turbolenza superficiale senza sacrificare lo spazio vuoto, fornendo un trasferimento di massa migliore del 15-20% rispetto agli anelli Raschig standard con la metà della caduta di pressione delle selle solide. Realizzato in PP (polipropilene) o PE (polietilene), eccelle in torri di raffreddamento, scrubber e servizio di assorbimento generale.1. Che cos'è un Anello cavo in plastica (Anello a onda)?A differenza di un anello di Raschig a pareti lisce, l'anello ondulato presenta una serie di ondulazioni trasversali (increspature) sulla sua parete cilindrica. Questa semplice modifica crea microturbolenza quando il liquido scorre sulla superficie, rompendo i film laminari e migliorando il contatto gas-liquido. Il nucleo cavo mantiene una porosità ≥ 90%, in modo che il gas possa risalire liberamente anche in letti profondi.Principali vantaggi geometrici:• Parete ondulata: Aumenta la superficie bagnata effettiva del 20-30% rispetto ad anelli lisci di pari dimensioni nominali.• Nucleo cavo: Mantiene una bassa resistenza al flusso di gas — caduta di pressione tipica < 80 Pa/m al carico di esercizio.• Leggero: Densità del PP = 0,91 g/cm³ — i letti di riempimento pesano il 60% in meno rispetto agli equivalenti in ceramica, riducendo il carico strutturale della torre.• Autoallineamento: Lo svuotamento casuale posiziona naturalmente gli anelli in modo da minimizzare l'annidamento (a differenza degli anelli di Raschig lisci che tendono ad impilarsi). Figura 2: Primo piano di una parete ondulata con anelli a onda: le creste trasversali creano turbolenza superficiale per una migliore diffusione del liquido.2. Specifiche e dimensioni standardFXSINO produce anelli ondulati in cinque misure standard. Misure personalizzate disponibili su richiesta.Dimensioni nominali (mm)Diametro esterno effettivo × Altezza (mm)Superficie (m²/m³)Vuoto (%)Pezzi per m³Fattore di impaccamento (F)2525 × 25185–200≥ 90~52.0001403838 × 38130–145≥ 92~16.000925050 × 50100–110≥ 93~6.500656363 × 6380–90≥ 94~3.200487676 × 7665–75≥ 95~1.80036Nota: i dati sopra riportati sono valori di riferimento standard del settore. Contattare FXSINO per curve di prestazione certificate e dati sperimentali (misurati).3. Selezione del materiale: PP vs. PESia il polipropilene (PP) che il polietilene (PE) offrono un'eccellente resistenza chimica, ma differiscono per tolleranza alla temperatura e rigidità meccanica:ProprietàPolipropilene (PP)Polietilene (PE)Temperatura massima continua100 °C80°CDensità (g/cm³)0,90–0,910,94–0,96Rigidità / ScorrimentoMaggiore rigidità, migliore alle alte temperaturePiù flessibile, soggetto a scorrimento viscoso al di sopra dei 60 °CResistenza chimicaEccellente contro acidi, alcali e solventi.Eccellente in presenza di acidi e alcali; leggermente migliore in presenza di alcune sostanze organiche.Resistenza ai raggi UVScarso (additivo necessario per l'uso esterno)Moderato (il PE nero ha una protezione UV a base di nerofumo)Colore tipicoBianco, Beige, PersonalizzatoNaturale (lattiginoso), NeroIdeale perraffreddamento ad acqua calda, strippaggio a vapore, assorbimento generaleTorri di raffreddamento ambiente, scrubber esterni (PE nero) Figura 3: Confronto dei materiali: anelli ondulati in PP bianco (a sinistra) e PE nero (a destra). Il PE offre una migliore resistenza ai raggi UV per le torri di raffreddamento esterne.4. Confronto delle prestazioniCome si confronta l'anello ondulato con altri comuni imballaggi casuali in plastica?Tipo di imballaggio (50 mm)Vuoto (%)ΔP a F=1,5 (Pa/m)HETP (m)Costo relativoAnello ondulato (PP)93–9460–800,6–0,8$$Anello di plastica per pannolino90–9280–1000,5–0,7$$Sella in plastica (Intalox)78–82120–1500,7–1,0$Palla cava multi-palla≥ 9540–601,2–1,5$Verdetto: Gli anelli ondulati offrono il miglior equilibrio tra bassa caduta di pressione e buon trasferimento di massa per raffreddamento e assorbimento. Scegli Anelli di preghiera Se hai bisogno della massima efficienza (HETP inferiore), scegli gli anelli a inerzia se hai bisogno della massima velocità di trasmissione con un'efficienza accettabile.5. Guida all'applicazione• Torri di raffreddamento (a flusso incrociato e a controcorrente): Gli anelli ondulati in PE nero resistono ai raggi UV e sono adatti a temperature da ambiente a calde (fino a 80 °C). L'elevata porosità impedisce l'intasamento da solidi sospesi nei sistemi a circuito aperto. La profondità del letto filtrante è tipicamente di 1,2–2,0 m.• Assorbimento di gas (SO2, HCl, NH3, CO2): Gli anelli ondulati in PP sono adatti al lavaggio con liquidi caldi e corrosivi. La superficie ondulata favorisce la diffusione del liquido in un film sottile, migliorando il trasferimento del soluto. Profondità del letto impaccato: 2-4 m a seconda dell'efficienza di rimozione desiderata.• Stripping / Desorbimento a vapore: Il polipropilene (PP) resiste a vapore saturo fino a 100 °C. Viene spesso utilizzato negli impianti di strippaggio delle acque reflue per la rimozione dei composti organici volatili (COV).• Reattori a biofilm: La superficie ondulata offre ulteriori punti di ancoraggio per la crescita microbica rispetto agli anelli lisci. Utilizzata nei filtri percolatori e nei sistemi ibridi MBBR.6. Installazione e profondità del lettoMetodo di smaltimento: Distribuire gli anelli uniformemente sulla sezione trasversale della torre. NON lasciarli cadere da altezze eccessive (> 3 m): utilizzare uno scivolo o una calza per evitare la rottura degli anelli in PE a parete sottile.Griglia di supporto: Utilizzare un griglia di supporto a gobba di cammello con area aperta ≥ 80%. La spaziatura delle barre deve essere ≤ 0,6 × dimensione nominale dell'anello (ad esempio, ≤ 15 mm per anelli da 25 mm).Limitatore di posti letto: Per il servizio sottovuoto o ad alta velocità del gas, installare un limitatore del piano di lavoro / piastra di fissaggio per prevenire la fluidificazione. Gli anelli in PP/PE leggeri sono particolarmente soggetti al sollevamento.Indennità di liquidazione: Gli anelli di plastica possono assestarsi del 2-5% dopo il primo utilizzo a causa dell'incastro e dello scorrimento viscoso. Aggiungere il 3% di volume in più alla carica iniziale.Distribuzione dei liquidi: Fondamentale per una bagnatura uniforme. Utilizzare un distributore di liquidi con ≥ 50 punti di gocciolamento per m² per diametri da 25 a 38 mm; ≥ 25 punti/m² per diametri superiori a 50 mm. Figura 4: Riempimento ad anelli ondulati caricato in una torre di raffreddamento a controcorrente: la distribuzione uniforme garantisce una diffusione omogenea dell'acqua e un contatto uniforme con il gas.7. Domande frequenti rapideD: Anello a onda o anello a pag.? Quale dovrei scegliere?A: Gli anelli Pall hanno finestre interne (alette) che creano una maggiore superficie di contatto interna, garantendo un trasferimento di massa leggermente migliore (HETP inferiore). Gli anelli ondulati non hanno finestre, quindi sono più semplici da stampare e costano meno, mentre la parete ondulata fornisce comunque una buona turbolenza. Scegliete gli anelli Pall per applicazioni di distillazione/servizi critici per l'efficienza; scegliete gli anelli ondulati per progetti di raffreddamento, assorbimento preliminare e progetti sensibili al costo.D: Posso utilizzare anelli ondulati in PP in una torre di raffreddamento ad acqua calda (> 80 °C)?A: Il grado PP resiste a temperature fino a 100 °C in modo continuo, quindi è adatto alla maggior parte delle applicazioni con acqua calda (l'acqua di ritorno delle torri di raffreddamento ha in genere temperature comprese tra 40 e 55 °C). Se la vostra torre presenta picchi intermittenti superiori a 100 °C, prendete in considerazione alternative con rivestimento in PVDF o PTFE: contattate FXSINO per opzioni ad alta temperatura.D: Quanto pesa un metro cubo di riempimento ad anelli ondulati?A: La densità apparente dipende dalle dimensioni e dal materiale. Per gli anelli ondulati in PP da 50 mm, si prevede una densità apparente di circa 55-65 kg/m³ (inclusa una densità apparente del 5% circa). Il PE è leggermente più pesante, con una densità apparente di circa 70-80 kg/m³. Questo valore è sufficientemente basso da non richiedere rinforzi strutturali nella maggior parte delle torri, a differenza dei riempimenti ceramici che superano i 700 kg/m³.Richiedi un preventivo per la plastica Guarnizione ad anello cavoFXSINO è un produttore di riempimenti e componenti interni per torri — anelli ondulati in plastica, Anelli di preghieraGriglie di supporto e distributori di liquidi. Dimensioni personalizzate, materiali PP/PE/PVDF, spedizione in tutto il mondo.Comunicaci il diametro della tua torre, la profondità del letto, il fluido di servizio (acqua di raffreddamento, lavaggio acido, ecc.), la temperatura di esercizio e il materiale preferito (PP o PE). Ti consiglieremo la dimensione dell'anello corretta, calcoleremo il volume totale e ti forniremo un preventivo in giornata con i tempi di consegna. FXSINO fornisce soluzioni complete per torri a riempimento — da griglie di supporto E limitatori di posti letto A distributori di liquidi.Contatta FXSINO: jackieqiu9202@gmail.com | +86 18507999558

  Figura 1: Dischi di riempimento in rete metallica ondulata (250Y e 500Y) — il riempimento strutturato ad altissima efficienza per la distillazione di precisione.Imballaggio strutturato in rete metallica: 250Y/500Y/700Y in acciaio inox 304, 316L e leghe specialiDescrizione tecnica: Conosciuto anche come riempimento in rete metallica ondulata (o tipo "ondulato" in alcuni mercati), il riempimento strutturato in rete metallica offre il valore HETP più basso di qualsiasi riempimento per torri, fino a 150 mm per stadio teorico. È la scelta predefinita per la distillazione di precisione, la separazione isotopica e il servizio sottovuoto termosensibile. Confronta con il nostro Imballaggio strutturato generale per la distillazione per alternative con piastra perforata.1. Che cos'è Imballaggio strutturato in rete metallica?imballaggio strutturato in rete metallica È costituito da fogli ondulati (di garza) tessuti con filo metallico sottile, assemblati in dischi cilindrici che si adattano al diametro della torre. Le ondulazioni sono disposte ad angoli alternati (tipicamente 45° per il tipo "Y", 30° per il tipo "X"), creando una rete altamente uniforme di canali di flusso triangolari.A differenza del riempimento con piastre perforate (che utilizza lamiere metalliche stampate), la rete metallica utilizza garza tessuta, che fornisce una superficie 3 volte maggiore per unità di volume e un'eccezionale bagnabilità capillare. Ciò si traduce in valori HETP di 150-400 mm, rispetto a 400-600 mm per il riempimento strutturato a piastre. Il compromesso: minore capacità di allagamento (fattore F 1,5-2,5 Pa0,5) e costi più elevati. Figura 2: Rete metallica tessuta con ondulature a Y a 45°: la microstruttura che consente di ottenere HETP fino a 150 mm.2. Specifiche tecniche e dimensioniTutti i dati riportati di seguito sono valori standard di settore per le reti metalliche in acciaio inox SS304/316L. FXSINO produce su misura per la vostra torre con altezze dei segmenti da 50 a 200 mm per disco:ModelloSuperficie (m²/m³)Frazione di vuoto (%)HETP tipico (mm)ΔP (kPa/stadio)Fattore F (Pa0,5)250Y25095,0250–4000,2–0,32,0–2,5350Y35093,0180–2800,15–0,251,8–2,3500Y50090,0120–2000,1–0,21,5–2,0700Y70085,080–1500,08–0,151,2–1,8Dati ricavati dalle schede tecniche standard del settore per imballaggi con struttura a rete metallica. HETP e ΔP variano in funzione del carico di liquido/vapore. Sostituire i valori con quelli misurati da FXSINO prima della pubblicazione.3. Guida alla selezione dei materialiLe reti metalliche di riempimento sono disponibili in una vasta gamma di metalli. La selezione segue la stessa logica di corrosione degli altri componenti interni della torre: vedi la nostra Guida al confronto tra imballaggi strutturati in acciaio inox 304 e 316L Per i dettagli sulle soglie:MaterialeResistenza alla corrosioneTemperatura massimaLe migliori applicazioniCosto relativoSS304Buono (senza cloruro)450 °CComposti organici, solventi, frazioni non corrosiveLinea di baseAcciaio inossidabile 316LEccellente (resistente al cloruro)450 °CFarmaceutica, solventi clorurati, tagli acidi+15–25%Rame/OttoneBuono (non ossidante)200 °CRecupero solvente, servizio antistatico+20–30%Nichel / MonelEccellente (caustico, HF)500 °CDistillazione caustica, fluorochimici+100–150%Hastelloy C-276Superiore (acido/cloruro forte)650 °CHCl, Cl2servizio corrosivo severo+200–300% Figura 3: Dischi in rete metallica SS304 (a sinistra) e SS316L (a destra): entrambi offrono la stessa efficienza; il 316L aggiunge la resistenza ai cloruri.4. Imballaggio strutturato con rete metallica vs. piastra perforataFattoreRete metallica (Questa pagina)Piastra perforata (pagina di distillazione)HETP150–400 mm (eccellente)400–600 mm (buono)Capacità di inondazioneBasso (F 1,5–2,5)Alto (F 2,5–3,5)Costo per m³Più alto (garza tessuta)Inferiore (foglio stampato)Ideale perSeparazione di precisione, vuoto, termosensibileassorbimento ad alta produttività, distillazione generale5. Applicazioni principali• Distillazione di precisione: Separazione isotopica, risoluzione enantiomerica, azeotropi a punto di ebollizione ravvicinato: dove HETP < 200 mm è obbligatorio.• Distillazione sotto vuoto: Prodotti chimici termosensibili (vitamine, acidi grassi, intermedi farmaceutici) a 5–50 mbar. Un ΔP ultra-basso (0,08–0,15 kPa/stadio) riduce al minimo la temperatura del ribollitore.• Recupero del solvente: Recupero di etanolo, IPA e acetone ad elevata purezza: una rete di rame o SS316L previene lo scolorimento del prodotto.• Distillazione criogenica: Separazione dell'aria, lavorazione del GNL: rete in alluminio o acciaio inox 304 con ΔP minimo. Figura 4: Dischi di rete metallica 500Y impilati in una colonna di distillazione sottovuoto con diametro interno di 0,8 m con collettore e ridistributore di liquidi tra le sezioni.6. Installazione e componenti interni della torreGriglia di supporto: I dischi di rete metallica sono posizionati direttamente su un griglia di supporto a gobba di cammello con un'area aperta del 90-95%. Le barre della griglia devono avere una larghezza ≤ 10 mm per evitare la formazione di canali.Impilamento dei dischi: Ogni disco ha un'altezza compresa tra 50 e 200 mm. Ruotare i dischi adiacenti di 90° per evitare la fuoriuscita di vapore. Sigillare il bordo esterno con una corda in PTFE o una striscia sagomata su misura.Limitatore di posti letto: Installare un piastra di fissaggio sopra il disco superiore per servizio sottovuoto o con elevato fattore F per prevenire la fluidificazione.Ridistribuzione: Ogni 2–3 m di altezza di riempimento richiede un collezionista e ridistributore per ripristinare la distribuzione del liquido: la rete metallica è particolarmente sensibile a una distribuzione non uniforme.7. Domande frequenti rapideD: Qual è la differenza tra un imballaggio strutturato a rete metallica e uno a piastre perforate?A: La rete metallica (garza) utilizza filamenti intrecciati e offre un HETP di soli 150 mm, ideale per applicazioni di precisione/sottovuoto. La piastra perforata utilizza fogli stampati, offre una capacità di allagamento doppia ma un HETP di 400-600 mm. Per la tabella comparativa completa, consultare la Sezione 4 sopra.D: È possibile pulire in loco (CIP) la rete metallica di imballaggio?R: Sì, ma con cautela. La garza fine intrappola le particelle più facilmente rispetto ai riempimenti a piastra. Utilizzare sfere di spruzzatura a bassa pressione (2-3 bar) e verificare la capacità di drenaggio. Per le incrostazioni polimeriche, è preferibile l'immersione chimica (NaOH o a base di solventi) alla pulizia meccanica.D: Quali sono i tempi di consegna per le taglie personalizzate?A: Le leghe standard 250Y/500Y in acciaio inox SS304/316L vengono spedite in 10-15 giorni. Le leghe personalizzate (Hastelloy, titanio) o gli angoli di ondulazione non standard (tipo X) richiedono 25-35 giorni. Quantità minima d'ordine: 0,5 m³. Contattateci indicando il diametro interno della torre, l'altezza del letto e le condizioni di processo.Richiedi un preventivo per imballaggi strutturati in rete metallicaInviaci il diametro della torre, l'altezza del letto impaccato, la pressione di esercizio (specialmente se sottovuoto) e la composizione del fluido. Specificheremo il modello ottimale (250Y/350Y/500Y/700Y), consiglieremo il grado del materiale e forniremo l'attrezzatura adatta. griglie di supporto, distributori di liquidi, E limitatori di posti letto per un pacchetto completo di torri.Contatta FXSINO: jackieqiu9202@gmail.com | +86 18507999558

  Figura 1: Anelli Pall in acciaio inossidabile 304 (lucido) e 316L (opaco): i due gradi più specificati per l'impiego in ambienti corrosivi nelle torri.Anelli Pall in metallo 304 e 316L: prezzo e specifiche, 16–76 mm per distillazione, assorbimento e lavaggioDescrizione per l'acquirente: Gli anelli metallici Pall offrono il miglior equilibrio tra efficienza di trasferimento di massa, resistenza meccanica e costo tra tutti i riempimenti casuali. Le leghe 304 sono adatte per applicazioni generiche senza cloruri; la lega 316L è la scelta predefinita per applicazioni contenenti cloruri, acide o farmaceutiche. Di seguito: specifiche complete, logica di selezione del materiale e fattori di prezzo per metro cubo, per consentirvi di pianificare il budget con precisione prima di richiedere un preventivo formale.1. Cosa sono gli anelli di fissaggio in metallo 304/316L?Gli anelli metallici Pall sono il cavallo di battaglia del riempimento casuale delle torri di combustione: si sono evoluti dagli anelli Raschig praticando due file di finestre nella parete cilindrica e piegando verso l'interno le linguette risultanti. Questo crea superfici di bagnatura interne e percorsi aperti per il gas, eliminando la forte canalizzazione e l'elevata caduta di pressione dei cilindri lisci.Stampati da nastro di acciaio inossidabile (304 o 316L), combinano elevata resistenza meccanica (supportano letti profondi fino a 6 m senza supporti intermedi), resistenza alla temperatura fino a 450 °C e immunità alla corrosione in un'ampia gamma di applicazioni acquose e organiche. Per un approfondimento tecnico, consultare la nostra Pagina delle specifiche dell'anello Pall in metallo di acciaio inossidabile. Figura 2: Finestre perforate e dita incurvate verso l'interno: le caratteristiche geometriche che conferiscono agli anelli Pall un trasferimento di massa superiore del 30-50% rispetto agli anelli Raschig.2. Specifiche tecniche e dimensioniTutte le dimensioni sono espresse in mm. I dati si riferiscono sia all'acciaio inossidabile 304 che al 316L (lo spessore delle pareti può variare leggermente a seconda del produttore):Dimensioni P×A×P (mm)Superficie (m²/m³)Frazione di vuoto (%)Quantità aggregata (pezzi/m³)Densità apparente (kg/m³)ΔP tipico (Pa/m)16 × 16 × 0,3330–36096,0–96,5214.000360–380400–55025 × 25 × 0,5210–22094,5–95,551.900310–340250–40038 × 38 × 0,6140–14695,0–96,013.800280–310180–30050 × 50 × 0,8105–10994,5–95,56.500240–270120–20076 × 76 × 1,070–7495,0–96,01.830220–25080–150Dati ricavati dalle schede tecniche degli anelli Pall in acciaio inossidabile, standard del settore. La densità apparente indicata si riferisce al grado 304; il 316L è circa il 2% più pesante. Dimensioni personalizzate (10/13/89/100 mm) e spessori delle pareti disponibili su richiesta.3. Acciaio inox 304 vs 316L: Scelta del materiale e sovrapprezzoLa scelta tra 304 e 316L è il fattore che incide maggiormente sul prezzo. La differenza non riguarda solo il costo del materiale, ma anche la durata, il rischio di tempi di inattività e la prevenzione dei guasti da corrosione. Vedi il nostro Guida al confronto tra imballaggi strutturati in acciaio inox 304 e 316L per i dati completi sulla soglia di corrosione.FattoreAcciaio inossidabile 304Acciaio inossidabile 316LCr / Ni / Mo18% Cr / 8% Ni / 0% Mo16% Cr / 10% Ni / 2–3% MoPREN (Indice di Pitting)18–2024–26Resistenza al cloruro≤ 50 ppm (freddo, neutro)≤ 200 ppm (a freddo), ≤ 100 ppm (a caldo)Temperatura massima450 °C (continuo)450 °C (continuo)Prezzo relativo (al m³)Livello base (1.200-1.800 dollari)+15–25% di premio (2.500–4.000 dollari)Ideale perAcqua dolce, sostanze organiche, acidi non clorurati, solventiAcqua di mare, solventi clorurati, HCl/Cl2 lavaggio, farmaceutico Figura 3: 304 (lucido, a sinistra) contro 316L (opaco, a destra) — la differenza visiva è sottile; le prestazioni in termini di resistenza alla corrosione no.4. Fattori che influenzano il prezzo (Cosa determina il preventivo)Dimensioni e spessore della parete: I diametri più piccoli (16/25 mm) hanno costi di fabbricazione più elevati per m³ a causa del maggior numero di pezzi e della movimentazione di nastri più sottili. Le pareti più spesse aumentano il costo del materiale ma migliorano la resistenza alla compressione.Grado del materiale: L'acciaio inossidabile 316L ha in genere un costo superiore del 15-25% rispetto al 304 a causa del contenuto di molibdeno e della minore resa produttiva. Le leghe speciali (Duplex 2205, Hastelloy C-276, titanio) aggiungono dal 100% al 300%.Ordina colore: Ordini spot (< I contratti da 5 m³ hanno il prezzo unitario più alto. I contratti da ≥ 50 m³ ricevono in genere uno sconto sul volume del 15-25%.Finitura superficiale e certificazione: Elettrolucidatura, passivazione (ASTM A967) e MTC secondo EN 10204 3.1 aggiungono il 5-10%. La conformità NACE MR0175 per servizio in ambienti acidi aggiunge il 10-15%.Confezione: Sacchi in tessuto standard (25 kg/sacco) inclusi. Fusti in acciaio, pallet in legno o imballaggi antistatici per il trasporto di solventi comportano un costo aggiuntivo di 20-50 $/m³.Indice delle materie prime: I prezzi dei nastri di acciaio inossidabile fluttuano in base agli indici LME di nichel e cromo. Le quotazioni sono generalmente valide per 15-30 giorni.5. Applicazioni principali• Distillazione: Frazionamento degli idrocarburi, recupero dei solventi, separazione etanolo/acqua: 304 per materie prime non corrosive, 316L per frazioni acide.• Depurazione dei gas: CO2 e H2Rimozione dello zolfo con soluzioni amminiche (si consiglia il modello 316L a causa delle tracce di cloruri presenti nell'acqua di reintegro).• Assorbimento di gas acidi: COSÌ2, COSÌ3, HCl, Cl2 lavaggio — minimo 316L; passare a Ti o PVDF per cloruri estremi.• Distillazione sotto vuoto: La bassa caduta di pressione (0,3–0,8 kPa per stadio) rende gli anelli metallici Pall adatti per separazioni termosensibili a 50–200 mbar.• Riferimento incrociato: Per il servizio con soluzioni acquose corrosive al di sotto dei 100 °C, confrontare con Anelli di imballaggio in plastica (PP/CPVC/PVDF) — spesso con un costo inferiore del 60-70% laddove le temperature lo consentono. Figura 4: Anelli Pall 304 da 38 mm caricati in una colonna di distillazione con diametro interno di 1,2 m su un griglia di supporto a gobba di cammello.6. Installazione e componenti interni della torreGriglia di supporto: Utilizzare un griglia di supporto a gobba di cammello con apertura ≤ 60% del diametro dell'anello. Gli anelli Pall in metallo sono più pesanti di quelli in plastica (240–380 kg/m³) — verificare la portata della griglia.Caricamento del curriculum: Distribuire uniformemente sulla sezione trasversale della torre. Altezza massima del letto di getto singolo: 4–6 m prima dell'intermedio collezionista e ridistributore necessario.Limitatore di posti letto: Installare un piastra di fissaggio per letti soggetti ad alta velocità del gas (> 2,5 fattore F) o funzionamento sottovuoto.Pre-bagnatura: Inondare sempre il letto prima di introdurre il vapore per evitare la formazione di canali a secco. Per l'acciaio inossidabile 316L in servizio con cloruri, pre-passivare con acido nitrico (20%, 60 °C, 30 min) se specificato.7. Domande frequenti rapideD: Quanto costa in più l'acciaio inossidabile 316L rispetto al 304 a parità di dimensioni?A: In genere un sovrapprezzo del 15-25%, dovuto al contenuto di molibdeno (2-3%) e alla minore resa del laminatoio. Per un ordine di 10 m³ di anelli da 50 mm, la differenza è di circa 3.000-5.000 dollari, spesso inferiore al costo di un singolo giorno di fermo macchina imprevisto dovuto a cricche da tensocorrosione da cloruri.D: Posso combinare acciaio inox 304 e 316L nella stessa torre?A: Sconsigliato. L'accoppiamento galvanico tra le diverse leghe in ambiente acquoso conduttivo accelera la corrosione delle sezioni in acciaio inox 304. Utilizzare un'unica lega per tutta la sua lunghezza, oppure separarle con una barriera non conduttiva (ad esempio, uno strato anulare in ceramica).D: Qual è il vostro ordine minimo e quali sono i tempi di consegna tipici?A: Il quantitativo minimo d'ordine (MOQ) è di 1 m³ (si accettano misure miste). Le misure standard (25/38/50 mm in 304/316L) vengono spedite in 7-10 giorni. Misure personalizzate, leghe speciali o passivazione richiedono 15-25 giorni in più. Contattateci indicando l'ID della torre, l'altezza del letto e le condizioni di utilizzo per un preventivo definitivo.Richiedi un preventivo formale per anelli funerari in metalloInviaci il diametro della torre, l'altezza del letto, la temperatura di esercizio e la composizione del fluido di processo (in particolare la concentrazione di cloruro). Ti consiglieremo 304 vs 316L, calcoleremo la quantità esatta in m³ ed emetteremo un preventivo definitivo entro 24 ore. FXSINO fornisce anelli Pall in acciaio inossidabile in tutte le misure standard con MTC, report dimensionali e abbinati griglie di supporto, distributori di liquidi, E limitatori di posti letto per pacchetti completi di torri.Contatta FXSINO: jackieqiu9202@gmail.com | +86 18507999558

x'q Figura 1: Elementi di riempimento strutturati (lamiera ondulata) pronti per l'installazione nella colonna di distillazione.Imballaggio strutturato per la distillazione: 250Y/500Y/700Y in SS304 e 316L, basso ΔPBreve descrizione tecnica: Quando la colonna di distillazione richiede un HETP inferiore a 400 mm e una caduta di pressione inferiore a 0,2 kPa per stadio teorico, il riempimento casuale raggiunge i suoi limiti. Il riempimento strutturato con fogli ondulati a 45° (tipo Y) o 30° (tipo X) garantisce un trasferimento di massa prevedibile, una distribuzione uniforme del liquido e il ΔP per stadio più basso di qualsiasi altro elemento interno della colonna, aspetto fondamentale per la distillazione sotto vuoto, dove ogni millibar di perdita di pressione compromette l'efficienza di separazione.1. Che cos'è Imballaggio strutturato?Imballaggio strutturato Il riempimento strutturato è un tipo di riempimento per torri di distillazione realizzato disponendo lamiere ondulate, reti metalliche o piastre perforate in una struttura geometricamente fissa e altamente ordinata. A differenza del riempimento casuale (anelli Pall, selle), in cui ogni elemento si deposita in modo imprevedibile, il riempimento strutturato crea canali di flusso uniformi e paralleli che eliminano la canalizzazione e garantiscono un trasferimento di massa costante lungo l'intera sezione trasversale della torre.Ciascun elemento di riempimento ha tipicamente un'altezza compresa tra 100 e 300 mm, con ondulazioni disposte ad un angolo fisso rispetto all'asse verticale. Gli elementi sono impilati verticalmente nella colonna, con orientamenti alternati degli strati (di solito con una rotazione di 90° tra gli strati) per favorire la miscelazione radiale sia della fase vapore che di quella liquida. Figura 2: Struttura in lamiera ondulata con angolo a Y di 45°: i canali di flusso uniformi eliminano la formazione di canali.2. Geometria dell'ondulazione: tipo X vs tipo YL'angolo di ondulazione determina il compromesso tra capacità ed efficienza:ParametroTipo X (30°)Tipo Y (45°)Angolo di ondulazione30° rispetto alla verticale45° rispetto alla verticaleCapacità del gasMaggiore (minore resistenza al flusso)ModerareEfficienza del trasferimento di massaModerarePiù alto (percorso di contatto più lungo)Caduta di pressioneInferioreModerareIdeale perDistillazione ad alta produttività e bassa pressioneSeparazione ad alta purezza, distillazione sotto vuotoNomenclatura: Un riempimento "250Y" ha una superficie di 250 m²/m³ con ondulatura a 45°. Un "250X" utilizza ondulature a 30°. Il tipo Y è lo standard industriale per la distillazione.3. Specifiche tecniche: 250Y / 350Y / 500Y / 700YIl prefisso numerico indica la superficie specifica in m²/m³. Una superficie maggiore corrisponde a un maggiore trasferimento di massa per metro, ma anche a una maggiore caduta di pressione e a una minore capacità.ModelloSuperficie (m²/m³)Frazione di vuoto (%)HETP tipico (mm)ΔP (Pa/m)Limite del fattore F250Y25097–98350–500150–2502,8–3,2350Y35095–96300–400200–3502,4–2,8500Y50093–94200–300300–5002.0–2.4700Y70090–92150–250500–8001,5–2,0Dati compilati da specifiche standard del settore. HETP e ΔP variano con la pressione di esercizio, il carico di liquido e le proprietà fisiche del sistema. Per le varianti di rete metallica (ad esempio, 500Y-WG), HETP può essere inferiore del 20-30%. Vedi il nostro Imballaggio strutturato in metallo per immersioni profonde 500Y/700Y per dettagli tipo garza.4. Selezione dei materiali per il servizio di distillazioneLa distillazione implica calore, pressione e spesso materie prime corrosive. La selezione dei materiali segue la stessa logica di cloruro/solforico/temperatura degli altri componenti interni della torre: vedi il nostro Guida al confronto tra imballaggi strutturati in acciaio inox 304 e 316L per le soglie di corrosione complete:MaterialeTemperatura massimaResistenza alla corrosioneUso tipico della distillazioneSS304450 °CGenerale (senza cloruri)Frazionamento degli idrocarburi, solventiAcciaio inossidabile 316L450 °CCloruri ≤ 200 ppmSolventi farmaceutici, chimici pregiati e cloruratiAppartamento duplex 2205300 °CCloruri > 200 ppm, elevata concentrazioneStripping dell'acqua di mare, torri ad alta sollecitazioneTitanio (Gr2)300 °CEccezionale (cloruri, Cl2)Cloro-alcali, HCl, TiCl4 distillazione Figura 3: Selezione dei materiali — SS304 (lucido), SS316L (opaco), Duplex 2205 e titanio per distillazione aggressiva.5. Perché Imballaggio strutturato per la distillazione?Vantaggi in termini di prestazioni rispetto all'impacchettamento casualeHETP inferiore: 150–400 mm contro 500–800 mm per l'impaccamento casuale: sono necessari meno stadi teorici per la stessa separazione, riducendo l'altezza della colonna.Caduta di pressione estremamente bassa: 0,1–0,5 kPa per stadio teorico contro 0,5–1,5 kPa per i piatti — essenziale per la distillazione sotto vuoto (ad esempio, deodorizzazione di oli alimentari a 3–5 mbar).Nessun canale: La geometria ordinata impone un contatto vapore-liquido uniforme su tutta la sezione trasversale della torre.Scalabilità prevedibile: I dati prestazionali ottenuti da colonne di prova da 50 mm sono direttamente scalabili a torri industriali da 5 m, eliminando l'incertezza dovuta al riempimento casuale e all'ampliamento di scala.Elevato rapporto di riduzione della potenza: Mantiene l'efficienza fino al 30-40% della capacità nominale, a differenza dei vassoi che perdono liquido anche a basso carico.6. Applicazioni principali• Distillazione sotto vuoto: Deodorizzazione dell'olio alimentare, concentrazione di vitamina E, anidride ftalica: dove ogni mbar di ΔP riduce la purezza del prodotto di punta.• Distillazione atmosferica: Frazionamento del petrolio greggio, recupero dei solventi, separazione etanolo/acqua.• Prodotti chimici fini e farmaceutici: Intermedi termosensibili che richiedono tempi di permanenza ridotti e un controllo preciso della temperatura.• Distillazione criogenica: Separazione dell'aria (O2/N2/Ar) dove un basso ΔP e un'elevata efficienza sono obbligatori.• Assorbitori e strippatori: CO2 cattura, trattamento con ammine, strippaggio dell'acqua acida (crossover da applicazioni di impacchettamento casuale). Figura 4: Sezione di riempimento strutturato installata nella colonna di distillazione con distributore di liquido nella parte superiore.7. Installazione e componenti interni della torreGriglia di supporto: Utilizzare un griglia di supporto a gobba di cammello Adatto per carico di fondo compattato + spinta idraulica. Apertura della griglia ≤ 15 mm per trattenere gli elementi di riempimento.Livellamento: Ogni elemento di riempimento deve essere posizionato in piano con una tolleranza di ± 1°. Utilizzare una livella a bolla sul bordo superiore di ciascun elemento. Un riempimento inclinato provoca una distribuzione non uniforme.Rotazione: Alternare gli strati ruotandoli di 90°. Contrassegnare ciascun elemento con frecce di orientamento prima di inserirlo nella colonna.Distribuzione dei liquidi: Fondamentale per l'impacchettamento strutturato: la cattiva distribuzione si aggrava con ogni strato. Utilizzare un ad alte prestazioni distributore di liquidi (densità di irrigazione target ≥ 80 punti/m²).Limitatore di posti letto: Installare un piastra di fissaggio per evitare il sollevamento della guarnizione durante picchi di pressione o operazioni sottovuoto.8. Imballaggio strutturato vs Imballaggio casuale vs VassoiFattoreImballaggio strutturatoImballaggio casualevassoiHETP150–400 mm500–800 mm450–600 mm/vassoioΔP per fase0,1–0,5 kPa0,3–0,8 kPa0,5–1,5 kPaCapacità (fattore F)1,5–3,21,0–2,51,5–2,5Rapporto di riduzione30–40%50%70–80%Costo di installazioneElevata (richiede precisione)Basso (riempimento a scarico)Alto (assemblaggio vassoio)Ideale perVuoto, elevata purezza, basso ΔPAssorbimento generale, servizio corrosivoServizio di pulizia ad alta capacità9. Domande frequenti rapideD: Quale modello dovrei scegliere per la distillazione sottovuoto a 10 mbar?A: Per applicazioni sottovuoto al di sotto di 50 mbar, si consigliano i modelli 500Y o 700Y. L'elevata superficie specifica compensa la bassa densità del gas e il basso ΔP per stadio preserva la purezza del prodotto di testa. Le varianti con rete metallica (500Y-WG) offrono un HETP migliore del 20-30%, se il budget lo consente.D: È possibile adattare una colonna di piatti esistente con un riempimento strutturato?R: Sì. La rimozione dei vassoi e l'installazione di un riempimento strutturato in genere aumentano la capacità del 20-40% e riducono ΔP del 50-70%. Sarà necessario installare una nuova griglia di supporto, un distributore di liquido e un limitatore di letto. Contattateci per una valutazione di fattibilità dell'intervento.D: Come posso prevenire una distribuzione non uniforme negli imballaggi strutturati?A: Utilizzare un distributore di liquidi di alta qualità con ≥ 80 punti di irrigazione per m² e distribuzione uniforme del flusso (± 5%). Per aiuole più alte di 4–6 m, installare collezionisti e ridistributori ad altezze intermedie. Livellare ciascun elemento di riempimento con una tolleranza di ± 1°.Specificare il riempimento strutturato per la colonna di distillazioneFXSINO produce imballaggi strutturati in lamiera ondulata e rete metallica in tutti i modelli standard (250Y/350Y/500Y/700Y) e materiali (SS304, SS316L, Duplex 2205, Titanio, Hastelloy). Ogni elemento è tagliato al laser e piegato a CNC per garantire la precisione dimensionale. Forniamo pacchetti completi per torri, inclusi: griglie di supporto, distributori di liquidi, E limitatori di posti lettoInviaci l'ID della colonna, la pressione di esercizio e le specifiche di separazione per ricevere una raccomandazione personalizzata.Contatta FXSINO: jackieqiu9202@gmail.com | +86 18507999558

  Figura 1: Anelli Pall in plastica — Varianti in PP, RPP, CPVC e PVDF per assorbimento e azione di lavaggio in ambienti corrosivi.Anelli di imballaggio in plastica Pall: PP, RPP e CPVC per assorbimento e sgrassaturaBreve descrizione tecnica: Quando la vostra torre opera a temperature inferiori a 100 °C e gestisce flussi acquosi corrosivi, le guarnizioni metalliche sono eccessive e si corroderanno comunque. Gli anelli Pall in plastica PP, RPP, CPVC e PVDF offrono frazioni di vuoto superiori al 90%, bassa perdita di carico e completa immunità alla corrosione a una frazione del costo. Ecco le specifiche complete.1. Che cos'è un Anello di plastica per pannolino?L'anello Pall è il riempimento casuale per torri di distillazione più diffuso al mondo. Si è evoluto dall'anello Raschig: pur mantenendo la forma cilindrica (altezza uguale diametro), la sua parete è forata con due file di finestre, e le linguette risultanti sono piegate verso l'interno, in direzione del centro. Questa semplice modifica geometrica trasforma le prestazioni: le finestre creano superfici di bagnatura interne e percorsi aperti per i gas, eliminando il grave effetto di canalizzazione e l'elevata caduta di pressione che affliggono i semplici anelli Raschig.Stampato a partire da materiali termoplastici (PP, RPP, PVC, CPVC, PVDF), l'anello Pall diventa un riempimento casuale leggero, resistente alla corrosione ed economico, adatto all'assorbimento, al lavaggio, al raffreddamento e alla rimozione di liquidi e gas corrosivi non ossidanti. Figura 2: Le finestre perforate e le dita incurvate verso l'interno creano superfici di bagnatura interne e percorsi aperti per i gas.2. Specifiche tecniche (tutte le taglie)I seguenti dati si riferiscono agli anelli Pall standard in PP. Altri materiali (RPP, PVC, CPVC, PVDF) presentano le stesse dimensioni geometriche, con densità apparente variabile in base alla densità del polimero.Dimensioni P×A×P (mm)Superficie (m²/m³)Frazione di vuoto (%)Quantità aggregata (pezzi/m³)Densità apparente (kg/m³)16 × 16 × 1,029990,0214.00010525 × 25 × 1,221993,451.9007538 × 38 × 1,414694,513.8006850 × 50 × 1,510994,96.5005676 × 76 × 2,67195.11.83052Dati ricavati da schede tecniche standard del settore (valori geometrici; densità apparente indicata per il PP, variabile in base alla densità del materiale). Dimensioni personalizzate (10/13/89/100 mm) e spessori delle pareti disponibili su richiesta.3. Selezione del materiale: PP vs RPP vs CPVC vs PVDFLa scelta del polimero giusto è la decisione più importante in assoluto. Il materiale sbagliato si deformerà, si creperà o rilascerà sostanze nocive: usa questa tabella per abbinare la composizione chimica e la temperatura.MaterialeTemperatura massima (continua)Densità (g/cm³)Resistenza chimicaApplicazione tipicaPP (polipropilene)100 °C0,89–0,91Eccellente per uso generaleTrattamento dell'acqua, lavaggio generale, raffreddamentoRPP (PP rinforzato)120 °C0,95–1,05Maggiore resistenza, mantiene la formaLavaggio alcalino a caldo, letti più profondiPVC (cloruro di polivinile)60°C1,38–1,45Acidi forti (H2SO4, HCl)Cloro-alcali, assorbimento di HCl (bassa temperatura)CPVC (PVC clorurato)90°C1,45–1,58Acidi caldi e mezzi ossidantiDepurazione dei gas acidi caldi, FGDPVDF (Kynar)150 °C1,75–1,78Superiore (alogeni, HF, solventi)Cloro, HF, ultrapuro, semiconduttori Figura 3: Selezione dei materiali: PP/RPP bianco, PVC/CPVC grigio e PVDF opaco per applicazioni gravose.4. Perché scegliere gli anelli di plastica per la bara?Vantaggi principali in termini di prestazioniImmunità completa alla corrosione: I polimeri non arrugginiscono né si corrodono, risultando ideali per sali, acidi, alcali e salamoie, condizioni in cui le guarnizioni metalliche risultano inefficaci.Caduta di pressione ridotta: Una frazione di vuoto del 90-95% riduce al minimo la resistenza al flusso di gas, diminuendo il consumo energetico di ventilatori e soffianti.Elevata efficienza di trasferimento di massa: Finestre e dita favoriscono una distribuzione uniforme del liquido, riducendo la formazione di anelli HETP rispetto agli anelli di Raschig.Leggero: Densità apparente di soli 52–105 kg/m³ (PP) — circa un quinto dei riempimenti ceramici — riducendo al minimo i requisiti di supporto della torre.Basso costo: I materiali termoplastici stampati a iniezione offrono il costo di installazione per unità di separazione più basso tra tutti i materiali di riempimento resistenti alla corrosione.5. Applicazioni principali• Assorbimento di gas acidi: HCl, SO2, COSÌ3, H2S, Cl2e NOx lavaggio — l'applicazione singola più importante.• Desolforazione dei gas di scarico (FGD): Calcare umido SO2 rimozione in centrali elettriche e inceneritori (CPVC o RPP ad alta temperatura).• Trattamento delle acque reflue: Torri di strippaggio, aerazione e deodorizzazione per ammoniaca e VOC.• Raffreddamento e umidificazione: Torri di raffreddamento a controcorrente e condizionamento del gas.• Recupero chimico: Recupero del solvente, concentrazione dell'acido e declorazione della salamoia. Figura 4: Anelli Pall in plastica (PP) installati in uno scrubber per gas acidi per HCl e SO2 assorbimento.6. Anelli funerari in plastica, metallo o ceramicaFattorePlasticaMetallo (acciaio inox 316L)CeramicaTemperatura massima60–150°C~400°C~800°CResistenza alla corrosioneEccellenteModerareBuono (acido)Densità apparente (kg/m³)52–105~400~700Costo relativoBassoAltoMezzoIdeale perSoluzione acquosa corrosiva, bassa-media temperaturaAlta temperatura, idrocarburiAlta temperatura, acido forte7. Istruzioni per l'installazioneGriglia di supporto: Utilizzare una griglia di supporto a gobba di cammello o una piastra perforata con aperture pari o inferiori al 60% del diametro dell'anello per evitare la caduta.Caricamento del curriculum: Versare il materiale in modo uniforme lungo tutta la sezione trasversale della torre; non scaricare da un unico punto. Non stare mai in piedi direttamente sul letto di riempimento: utilizzare una tavola di distribuzione.Limitatore di posti letto: Installare una piastra di fissaggio per i letti soggetti ad alta velocità del gas o vuoto. Consultare la nostra guida sui limitatori per letti.Distribuzione dei liquidi: Per letti di altezza superiore a 3-5 m, installare collettori e ridistributori. Consultare la nostra guida su collettori e ridistributori.Pre-bagnatura: Inumidire sempre il letto prima di introdurre il gas per prevenire la formazione di canali a secco e raggiungere immediatamente l'efficienza prevista.8. Domande frequenti rapideD: Quale materiale dovrei scegliere per l'assorbimento del gas HCl?A: Per soluzioni diluite di HCl a temperatura ambiente, il PP è la scelta più economica. Per soluzioni concentrate o calde di HCl, utilizzare CPVC (fino a 90 °C) o PVDF (fino a 150 °C). Anche il PVC è un'ottima alternativa, ma con un limite di temperatura di 60 °C. Consultare la nostra guida alla selezione dei materiali per le soglie di resistenza ai cloruri.D: Gli anelli di plastica Pall sono adatti al contatto con soluzioni caustiche calde (NaOH)?A: PP e RPP resistono bene alle sostanze caustiche fino ai loro limiti di temperatura (rispettivamente 100 °C e 120 °C). Evitare PVC e CPVC in soluzioni alcaline forti, poiché si degradano. Per soluzioni concentrate di NaOH a temperature superiori a 120 °C, valutare l'utilizzo di guarnizioni in metallo o ceramica.D: Di quanto materiale di imballaggio ho bisogno per la mia torre?A: Quantità (pz) = Area della sezione trasversale della torre × Altezza del letto × Numero di pezzi (dalla tabella). Esempio: una torre con diametro interno di 2 m e altezza del letto di 3 m di anelli in PP da 38 mm: π × 1,0² × 3 × 13.800 ≈ 130.100 pezzi. Contattaci fornendoci le dimensioni della tua torre per un preventivo preciso.Richiedi anelli di plastica per la tua bara per il tuo progettoFXSINO fornisce anelli Pall in plastica in PP, RPP, PVC, CPVC e PVDF in tutte le misure standard (16/25/38/50/76 mm), con PP caricato al carbonio opzionale per applicazioni antistatiche. Ogni ordine viene spedito con certificati dei materiali e rapporti di controllo dimensionale. Forniamo anche griglie di supporto e distributori di liquidi abbinati per pacchetti completi di torri.Contatta FXSINO: jackieqiu9202@gmail.com | +86 18507999558

  Figura 1: Griglia di supporto a gobba di cammello: profilo continuo ad arco (ondulato) stampato da lamiera d'acciaio.Griglia di supporto Camel Hump: soluzione portante per letti di imballaggio strutturatiAvviso tecnico: La griglia di supporto è la base del vostro letto di riempimento. Un supporto difettoso comporta il collasso del riempimento, il blocco del flusso di gas e un costoso arresto dell'impianto. Le griglie a gobba di cammello (o a dorso di cammello) offrono oltre il 90% di area libera con un'eccezionale capacità portante, ma solo se progettate per i carichi specifici della vostra colonna. Ecco i dati necessari.1. Cos'è una griglia di supporto per gobba di cammello?A griglia di supporto a gobba di cammello — detto anche supporto a dorso di cammello — è realizzato con piastre di acciaio stampate in profili continui ad arco (ondulati). Le "gobbe" creano una sezione strutturale rigida, mentre gli spazi tra gli archi forniscono un'ampia superficie aperta per il passaggio di gas e liquidi. A differenza delle griglie a barre piatte, la geometria ad arco trasforma ogni nervatura in una trave portante.Ogni arco agisce come un piccolo ponte: il profilo curvo converte il carico verticale del terreno in forza di compressione lungo l'arco, distribuendo uniformemente lo stress alla parete della torre anziché concentrarlo al centro. Questo è il motivo per cui una griglia a gobba di cammello può sopportare un carico notevolmente maggiore rispetto a una griglia piatta dello stesso spessore della piastra. Figura 2: Dimensioni principali: altezza dell'arco (H), spessore della piastra (t) e rapporto dell'area aperta.2. Parametri di progettazioneParametroIntervallo tipicoNota di progettazioneArea aperta90 – 95%Riduce al minimo la caduta di pressione attraverso il piano di supporto.Altezza dell'arco150 – 300 mmGli archi più alti sopportano un carico maggiore ma riducono l'altezza disponibile del letto.Spessore della piastra3 – 6 mmDeterminata dal carico di letto calcolato (vedere Sezione 3).Larghezza del modulo300 – 500 mmDeve passare attraverso il passo d'uomo della colonna (in genere DN500 o superiore).Diametro del foro10 – 25 mmBilanciare il drenaggio dei liquidi rispetto al riempimento di emergenza.Diametro della torre applicabile.DN300 – DN6000L'assemblaggio modulare copre colonne di piccole e grandissime dimensioni.3. Dati sulla capacità portanteLa capacità portante dipende da tre variabili: spessore della piastra, altezza dell'arco e qualità del materiale. Il carico totale del letto comprende il peso del riempimento, la ritenzione di liquido e qualsiasi differenziale di pressione sul lato del processo.Capacità di carico tipica in base allo spessore della lamiera (acciaio inox 316L, altezza dell'arco 200 mm):• Piastra da 3 mm: ~2.500 kg/m² (carico leggero; adatto per letti da 250Y) < 3 metri di altezza)• Piastra da 4 mm: ~4.500 kg/m² (uso standard; la maggior parte delle applicazioni 500Y)• Piastra da 6 mm: ~8.000 kg/m² (per impieghi gravosi; letti alti, elevata capacità di ritenzione di liquidi, servizio di aspirazione)Fattore di sicurezza di progetto: Specificare sempre un fattore di sicurezza minimo di 2,5 volte rispetto al carico operativo calcolato. Temperature superiori a 300 °C richiedono una riduzione della potenza: consultare i nostri ingegneri. Figura 3: La griglia a gobba di cammello (a sinistra) offre oltre il 90% di area aperta rispetto al ~45% di una griglia a barre tradizionale (a destra).4. Gobba di cammello o griglia a barre: quale scegliere?FattoreGriglia a gobba di cammelloGriglia a barreArea aperta90 – 95%40 – 50%Caduta di pressioneMinimo (0,1–0,3 kPa tipici)Da moderato ad altoRidistribuzione dei liquidiIntegrato (le valli ad arco raccolgono e rigocciolano)Nessuno (richiede un collettore separato)Capacità di caricoAlto (l'arco funge da trave)ModerareRischio di sporciziaValli basse (autodrenanti)Più alte (le superfici piane intrappolano i solidi)5. Metodo di selezione in 4 fasiFase 1: Calcola il carico del letto: Densità di riempimento × altezza del letto × area della torre + ritenzione di liquido (in genere 5-15% del volume di riempimento). Per un riempimento 500Y, si prevede una densità di riempimento di circa 7,2 kg/m² per mm di altezza del letto.Fase 2 — Verificare l'accesso al boccaporto: La larghezza del modulo deve essere ≤ diametro interno del passo d'uomo meno 50 mm di spazio libero. Passo d'uomo standard DN500 → larghezza massima del modulo 450 mm.Fase 3 — Verifica delle condizioni del processo: Temperature superiori a 300 °C richiedono una piastra più spessa o una lega di qualità superiore. Il funzionamento sottovuoto richiede un ingresso del gas liscio (il profilo a gobba riduce al minimo le perdite di ingresso).Fase 4 — Corrispondenza con il livello di corrosione: Stessa lega della vostra guarnizione. Consultate la nostra guida 304 vs 316L per le soglie di cloruri. Figura 4: Installazione dei moduli della griglia a gobba di cammello attraverso un passo d'uomo DN500.6. Selezione dei materialiLimiti di corrosione e temperaturaAcciaio inossidabile 304L: Composti organici puliti, a temperatura ambiente. La scelta più economica.Acciaio inossidabile 316L: Servizio minerario, H2S, CO2, tracce di cloruri. Lo standard di settore per i servizi di raffineria.Duplex 1.4462: Cloruri > 500 ppm, maggiore resistenza meccanica a temperatura .Titanio Grado 2: Cloruri aggressivi, Cl umido2, strippaggio con acqua di mare.7. Installazione e modalità di guasto più comuniModalità di emergenzaCausaPrevenzioneDeformazione permanenteSovraccarico o scorrimento ad alta temperaturaApplicare un fattore di sicurezza pari a 2,5×; ridurre la potenza per T > 300 °CCaduta dell'imballaggioDiametro del foro troppo grande per la dimensione di imballaggioForo massimo = 60% della spaziatura delle ondulature dell'imballaggioBypass del gasSpazi vuoti tra moduli e guscioSaldare le strisce di tenuta perimetrale durante l'installazionePerforazione da corrosioneSostanze corrosive concentrate nelle valliSpecificare la stessa lega della guarnizione; garantire il drenaggio8. Abbinamento con distributori di liquidiLa griglia a gobba di cammello si trova sul fondo del letto di riempimento. Sopra di essa si trova il materiale di riempimento e, sopra ancora, il distributore di liquido. Le scanalature ad arco della griglia raccolgono naturalmente il liquido e fungono da rudimentale ridistributore, una funzione particolarmente utile se abbinata a un materiale di riempimento strutturato a piastre perforate, che aggiunge una ridistribuzione laterale attraverso le perforazioni. Per una panoramica completa sulla scelta del materiale di riempimento, consultare la nostra guida a 5 fattori. Figura 5: Assemblaggio completo degli elementi interni della torre: griglia a gobba di cammello nella parte inferiore, riempimento strutturato al centro, distributore di liquido nella parte superiore.Domande frequenti rapideD: Una griglia a gobba di cammello può sostituire un collettore di liquidi separato?A: In molti casi, sì. Le valli ad arco raccolgono il liquido e lo fanno gocciolare sul letto sottostante, garantendo una ridistribuzione di base. Tuttavia, per colonne alte (> 6 m di altezza del letto) o per gravi problemi di distribuzione, è necessario un sistema dedicato. collettore e ridistributore di liquidi è ancora raccomandato ai livelli intermedi.D: Come posso evitare che il materiale di imballaggio cada attraverso i fori della griglia?A: Il diametro massimo del foro non deve superare il 60% della spaziatura delle ondulature dell'imballaggio. Per 250Y (spaziatura ~25 mm), i fori devono essere ≤ 15 mm. Per 500Y (spaziatura ~12 mm), i fori devono essere ≤ 7 mm. Possiamo fornire una rete di rivestimento se necessario.D: Qual è la temperatura massima per le griglie a gobba di cammello in acciaio inox SS316L?A: L'acciaio inossidabile SS316L mantiene la sua piena resistenza fino a circa 425 °C. Al di sopra di tale temperatura, la deformazione viscosa diventa significativa: per un utilizzo continuo al di sopra dei 450 °C, raccomandiamo l'acciaio Duplex o l'Inconel 625.Hai bisogno di disegni tecnici e calcoli di carico?FXSINO fornisce griglie di supporto a gobba di cammello complete di calcoli meccanici, certificati di provenienza dei materiali (MTC secondo ASTM A240) e componenti interni della torre abbinati. Inviaci l'ID della tua torre, l'altezza del letto e le condizioni di processo: progetteremo la soluzione più adatta.Contatta FXSINO: jackieqiu9202@gmail.com | +86 18507999558

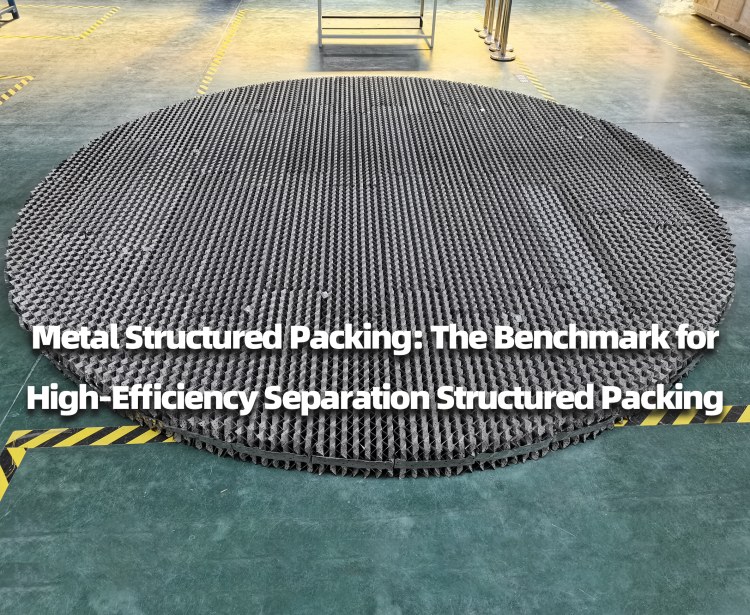

  Figura 1: Riempimento strutturato in rete metallica 500Y/700Y: segmenti a disco pronti per l'installazione nella colonna.Produttore di imballaggi metallici strutturati | Imballaggi metallici 500Y/700YBreve descrizione del produttore: FXSINO è un produttore di riempimenti con struttura metallica che fornisce modelli 500Y e 700Y in acciaio inox SS304, 304L, 316 e 316L. Questi riempimenti ad elevata superficie specifica sono progettati per la distillazione sotto vuoto, la separazione termosensibile e la rettifica di precisione, dove una bassa caduta di pressione e un elevato numero di piatti teorici sono fondamentali.1. Che cos'è l'imballaggio strutturato in metallo?Il riempimento strutturato in metallo è un dispositivo di trasferimento di massa ad alta efficienza, realizzato con sottili lamiere metalliche (tipicamente di spessore compreso tra 0,1 e 0,2 mm) di acciaio inossidabile, acciaio al carbonio, alluminio o titanio. Ogni lamiera viene stampata e ondulata con precisione per formare canali ad un angolo fisso rispetto all'asse della colonna. Le lamiere adiacenti sono disposte con direzioni di ondulazione opposte, creando una rete geometricamente ordinata di microcanali che eliminano la canalizzazione e il flusso a parete.IL 500Y E 700Y I modelli appartengono alla famiglia dei riempimenti ad alta superficie specifica. La "Y" indica un angolo di ondulazione di 45°; il numero indica la superficie specifica nominale in m²/m³. Rispetto ai riempimenti casuali, il riempimento strutturato offre una superficie specifica 4,5 volte superiore rispetto agli anelli Pall con una caduta di pressione notevolmente inferiore. Figura 2: Fogli ondulati a 45° disposti con orientamenti opposti creano microcanali uniformi.2. 500Y vs 700Y: Specifiche tecnicheSia 500Y che 700Y sono disponibili come rete metallica (per la massima bagnabilità e il servizio sottovuoto) o piastra perforata (per una maggiore resistenza meccanica e resistenza all'incrostazione). Parametri chiave:ModelloOndulazioneAngoloArea specifica(m²/m³)Frazione del vuoto(%)Piastre teoriche(per metro)Caduta di pressione(MPa/m)HETP(mm)250Y(riferimento)45°25097–982,5–3,02–3 × 10-4300–450500Y45°50090–954,5–5,53 × 10-4200–300700Y45°70085–878–104,5–6,5 × 10-4150–200Dati ricavati dalle schede tecniche standard di diversi produttori. Il modello 500Y è il modello di riempimento strutturato in rete metallica più diffuso; il modello 700Y raddoppia il numero teorico di piastre per metro per una separazione di altissima precisione. I modelli personalizzati 450Y, 550Y(X) e 750Y sono disponibili su richiesta.3. Perché scegliere 500Y / 700Y?Vantaggi principali in termini di prestazioniEfficienza di separazione ultra-elevata: Il modello 700Y offre da 8 a 10 piatti teorici per metro, ideale per la separazione isotopica e la produzione di prodotti chimici fini ad elevata purezza.Caduta di pressione ridotta: Il modello 500Y opera a una pressione di soli 0,05–0,3 kPa/m, consentendo la distillazione sottovuoto profonda al di sotto di 7 kPa senza eccessive perdite di energia.Bagnabilità capillare: La struttura in rete metallica intrappola il liquido in una pellicola sottile, mantenendo un'elevata efficienza anche a densità di spruzzo basse come 0,2 m³/(m²·h).Nessun effetto di amplificazione: La disposizione geometrica regolare fa sì che le prestazioni del laboratorio si adattino in modo prevedibile anche a torri di grande diametro.Ampia flessibilità operativa: Garantisce prestazioni costanti anche in presenza di ampie fluttuazioni di carico, praticamente senza limiti a basso carico.4. Selezione dei materialiMaterialeCondizioni di servizioApplicazione tipicaSS304 / 304LServizio generale, senza cloroRettifica del metanolo, recupero dell'etanoloAcciaio inox 316 / 316LAcido debole contenente cloruroRettifica dell'acido acetico, recupero dell'HCl, servizio di ammineAcciaio inossidabile 321Resistenza all'ossidazione ad alta temperaturaUnità di reforming, colonne sottovuoto ad alta temperaturaDuplex 2205 / TitanioElevata resistenza alla corrosione + elevata purezzaPTA, intermedi farmaceuticiacciaio al carbonioidrocarburo non corrosivoDistillazione atmosferica sensibile ai costiTutti i materiali sono disponibili con certificati di collaudo del produttore (MTC) conformi alla norma ASTM A240. Per un confronto dettagliato tra 304 e 316L, consultare la nostra guida comparativa sui materiali 304 e 316L.5. Applicazioni principali• Distillazione sotto vuoto: Materiali termosensibili, servizio sottovuoto profondo al di sotto di 7 kPa: essenziale per profumi, vitamine e prodotti chimici di precisione.• Rettifica di precisione: Recupero di solventi ad elevata purezza (≥ 99,9%), separazione di isomeri, separazione di composti isotopici.• Petrolchimico: Demetanizzatore di etilene (separazione criogenica), purificazione del monomero di stirene, torri a vuoto di raffineria.• Prodotti chimici del carbone: Rettifica del metanolo (processo a 3/4 colonne), separazione del glicole.• Farmaceutico: Raffinazione della vitamina E, estrazione della vitamina C, purificazione dei principi attivi.• Separazione dell'aria: Lavaggio con azoto liquido, torre di raffreddamento, recupero di gas nobili. Figura 3: Gli strati di riempimento adiacenti sono stati ruotati di 90° durante l'installazione per garantire una distribuzione uniforme del gas e del liquido.6. Istruzioni per l'installazioneOrientamento dei livelli: I letti di riempimento adiacenti devono essere ruotati di 90° l'uno rispetto all'altro per favorire la miscelazione radiale e prevenire la formazione di canali.Altezza di versamento: Versare sempre il materiale di riempimento da un'altezza superiore al letto, mai lasciarlo cadere direttamente. Il personale non deve stare in piedi sul materiale di riempimento; posizionare delle assi per distribuire il peso.Limitatori di posti letto: Installare delle piastre di fissaggio sopra ogni letto per impedire la fluidificazione in presenza di elevate velocità del gas. Consultare la nostra guida sui limitatori di letto.Ridistribuzione: Per letti di coltivazione più alti di 3-5 m, installare collettori e ridistributori di liquido. Consultare la nostra guida su collettori e ridistributori.Sconsigliato per: Per applicazioni con elevata contaminazione e fluidi fortemente corrosivi, si consiglia di valutare l'utilizzo di piastre perforate al posto delle reti metalliche.7. Domande frequenti rapideD: Quando devo specificare 700Y invece di 500Y?A: Scegliete il modello 700Y quando la vostra separazione richiede 8-10 piatti teorici per metro, tipicamente per la separazione di isotopi, la separazione di isomeri o la distillazione di prodotti chimici fini ad altissima purezza. Per la distillazione sotto vuoto generale di materiali termosensibili, il modello 500Y offre il miglior equilibrio tra efficienza e capacità.D: Qual è il diametro minimo della colonna per 500Y/700Y?A: Rete metallica imballaggio strutturato Offre prestazioni ottimali in colonne di piccolo e medio diametro (tipicamente DN100–DN1200). Per diametri maggiori, si consiglia il tipo a piastra perforata (250Y/350Y) per contenere i costi di produzione e installazione. Ogni disco di riempimento viene progettato su misura per adattarsi perfettamente al diametro interno della vostra torre.D: Potete realizzare la torre secondo i nostri disegni?A: Sì. Come un imballaggio strutturato In qualità di produttori, realizziamo ogni disco in base al diametro interno, all'altezza del letto e alle specifiche del materiale della vostra colonna. Inviateci il disegno della vostra torre e le condizioni di processo e vi consegneremo dischi di riempimento pronti per l'installazione, completi di report di ispezione dimensionale.Richiesta di imballaggio strutturato in metallo 500Y/700YFXSINO produce riempimenti strutturati in metallo 500Y e 700Y in configurazione a rete metallica e piastra perforata, con materiali SS304, 304L, 316, 316L, 321, duplex e titanio. Capacità produttiva fino a 1.000 m³/mese. Ogni ordine viene spedito con certificati di fornitura del materiale e rapporti di controllo dimensionale.Contatta FXSINO: jackieqiu9202@gmail.com | +86 18507999558

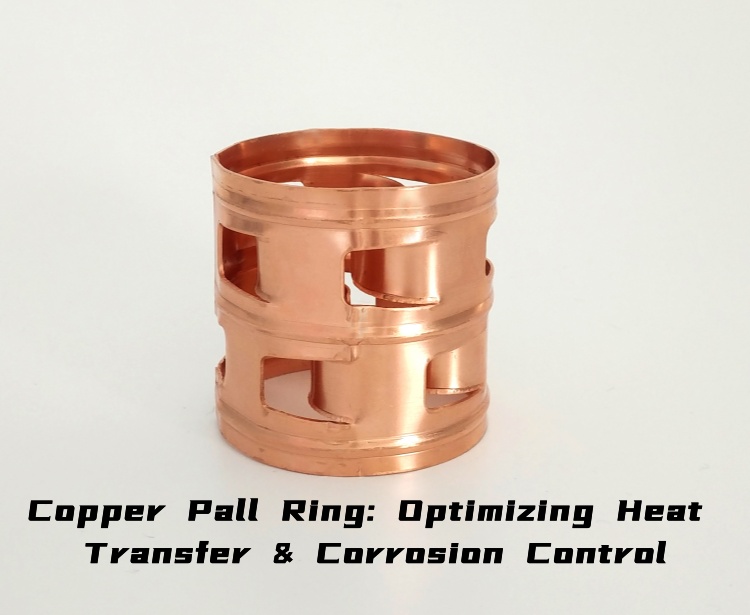

  Figura 1: Anello funerario in acciaio inossidabile — corpo cilindrico con finestre stampate e dita incurvate verso l'interno.Anello Pall in metallo di acciaio inossidabile: imballaggio casuale per distillazione e lavaggioAvviso tecnico: Quando la colonna opera a temperature superiori a 100 °C, in condizioni di vuoto o con fluidi contenenti idrocarburi e gas ad alta pressione, i riempimenti in plastica possono deformarsi o rompersi. Gli anelli Pall in acciaio inossidabile garantiscono frazioni di vuoto superiori al 95%, una bassa caduta di pressione e la resistenza meccanica necessaria per supportare letti di riempimento profondi, lo standard di settore per i servizi di distillazione e lavaggio.1. Cos'è l'acciaio inossidabile? Anello funerario?L'anello Pall è l'evoluzione del classico anello Raschig. Pur mantenendo la forma cilindrica (altezza uguale al diametro), la sua parete è forata con due file di finestre e le linguette metalliche risultanti sono piegate verso l'interno, in direzione del centro. Questa semplice modifica trasforma le prestazioni: le finestre creano superfici interne e percorsi aperti che migliorano drasticamente la distribuzione del liquido, l'efficienza del trasferimento di massa e la portata, riducendo al contempo la caduta di pressione.La stampatura degli anelli a partire da una striscia di acciaio inossidabile (anziché la fusione) garantisce un'elevata precisione dimensionale, pareti sottili e una resistenza meccanica costante, caratteristiche fondamentali per le colonne industriali di grandi dimensioni. Figura 2: Le finestre perforate e le dita incurvate verso l'interno creano superfici di bagnatura interne.2. Specifiche tecniche (Riferimento SS304)La tabella seguente elenca le dimensioni standard basate sull'acciaio inossidabile SS304 e su uno spessore di parete compreso tra 0,3 e 1,2 mm. La densità apparente varia in base al tipo di materiale e allo spessore della parete; i valori riportati sono indicativi.Dimensioni P×A×P (mm)Superficie (m²/m³)Frazione di vuoto (%)Quantità aggregata (pezzi/m³)Densità apparente (kg/m³)16 × 16 × 0,336294,9214.00039625 × 25 × 0,521995,051.94039338 × 38 × 0,614695,915.18031850 × 50 × 0,810996,06.50031476 × 76 × 1,27196.11.830308Fonte dei dati: elaborati a partire da schede tecniche standard del settore (acciaio inox SS304, valori teorici di riferimento; la densità apparente effettiva varia con lo spessore della parete). Dimensioni personalizzate (6/10/13/89/100 mm) e spessori non standard sono disponibili su richiesta.3. Perché Anello in metallo per la preghieraPrestazioni superiori in condizioni di servizio difficiliVantaggi chiave in termini di prestazioniElevata capacità di carico e di flusso, bassa caduta di pressione: Una frazione di vuoto superiore al 95% riduce al minimo la resistenza al flusso di gas, consentendo una maggiore capacità prima dell'allagamento.Trasferimento di massa superiore: Le finestre e le dita distribuiscono il liquido in modo uniforme e resistono all'incastro, alla canalizzazione, all'intasamento e allo sporco.Ottima bagnabilità: Le superfici metalliche si bagnano più facilmente rispetto a quelle plastiche, mantenendo l'efficienza anche con bassi carichi di liquido.Resistenza meccanica per letti profondi: La robustezza dell'acciaio inossidabile si traduce in una probabilità di rottura trascurabile, risultando quindi adatto per letti di riempimento più spessi e sottoposti ad alta pressione.Resistente ad alte temperature e alte pressioni: A differenza della plastica, gli anelli metallici resistono ai cicli termici e alle alte temperature senza deformarsi (le leghe di acciaio inossidabile sono adatte fino a 400-500 °C a seconda della lega). Figura 3: Selezione del materiale: metallo per alte temperature e pressioni, plastica per resistenza alla corrosione, ceramica per calore estremo.4. Scelta del materiale: quale tipo di acciaio inossidabile?MaterialeTemperatura di servizioApplicazione tipicaSS304 / 304LFino a circa 400 °CRifiuti organici puliti, frazionamento di idrocarburi, servizi generaliAcciaio inox 316 / 316LFino a circa 400 °CAssorbimento di gas acidi, ammina/CO2 servizio, flussi contenenti cloruriacciaio al carbonioFino a circa 350 °CServizio di idrocarburi non corrosivi e a basso costoDuplex 2205 / 904LFino a circa 300 °CElevata concentrazione di cloruri / acqua di mare, corrosione aggressivaHastelloy / Titanio / MonelDipendente dalla legaCorrosione grave, alogenuri, acidi caldiPer un'analisi più approfondita del confronto tra 304 e 316L, consulta la nostra guida sui materiali 304 e 316L. I gradi disponibili includono SS304, 304L, 316, 316L, 410, duplex 2205, 904L, oltre ad acciaio al carbonio e leghe speciali.5. Applicazioni principaliGli anelli metallici Pall sono specificati per applicazioni di separazione, assorbimento e desorbimento, sia a pressione atmosferica che sotto vuoto, dove la minimizzazione della caduta di pressione è fondamentale.• Colonne di distillazione: Frazionamento del petrolio greggio, separazione etilbenzene/stirene, rettifica dell'etanolo, distillazione sotto vuoto.• Assorbimento e azione detergente: H2S, NH3, COSÌ2, CO2 rimozione; depuratori di gas acidi; torri di raffreddamento.• Sverniciatura: Strippaggio a vapore, recupero di VOC, raffreddamento a contatto diretto.• Petrolchimica e raffinazione: Riforma catalitica, trattamento del gas, decarbonizzazione, desolforazione.• Recupero ed estrazione del calore: Scambio termico in controcorrente ed estrazione con solvente. Figura 4: Anelli Pall in acciaio inossidabile caricati in una colonna di distillazione.6. Domande frequenti rapideD: Quando è preferibile scegliere anelli per la bara in metallo anziché in plastica?A: Scegliere il metallo quando la temperatura di esercizio supera i 100 °C, sotto vuoto, ad alta pressione o con flussi di idrocarburi/organici in cui le materie plastiche si deformano o si gonfiano. Per applicazioni corrosive al di sotto dei 100 °C, le materie plastiche come PP o PTFE sono più economiche.D: Di quanto materiale di riempimento ho bisogno per la mia colonna?A: Utilizzare il numero di pezzi indicato nella tabella. Per una colonna con diametro interno di 1,5 m e altezza del letto di 4 m con anelli da 38 mm: π × 0,75² × 4 × 15.180 ≈ 107.200 pezzi. Contattateci indicando il diametro interno della vostra colonna e l'altezza del letto per un preventivo preciso.D: È possibile utilizzare gli anelli Pall in acciaio inossidabile con imballaggi strutturati?A: Sì. Gli anelli di riempimento Pall in metallo, disposti in modo casuale, vengono spesso utilizzati negli strati inferiori o superiori insieme a riempimenti strutturati, soprattutto in caso di ristrutturazioni o quando è necessaria una ridistribuzione. Possiamo progettare un letto ibrido per la vostra colonna.Necessario acciaio inossidabile Anelli funebri?FXSINO fornisce anelli Pall in acciaio inossidabile SS304, 304L, 316 e 316L in tutte le misure standard (16/25/38/50/76 mm), con opzioni in acciaio al carbonio, duplex, Hastelloy o titanio. Ogni lotto viene spedito con certificati di provenienza del materiale (MTC secondo ASTM A240) e rapporti di controllo dimensionale.Contatta FXSINO: jackieqiu9202@gmail.com | +86 18507999558

  Figura 1: Griglia di supporto per la gobba di cammello: profilo arcuato continuo stampato da lamiera d'acciaio.Griglia di supporto per la gobba di cammello: dati di progettazione e caricoAvviso tecnico: La griglia di supporto è la base del vostro letto impaccato. Un supporto difettoso comporta il collasso del riempimento, il blocco del flusso di gas e un costoso arresto dell'impianto. Le griglie a gobba di cammello (o a dorso di cammello) offrono oltre il 90% di area libera con un'eccezionale capacità portante, ma solo se progettate per i carichi specifici della vostra colonna. Ecco i dati necessari.1. Cos'è una griglia di supporto per gobba di cammello?Una griglia di supporto a gobba di cammello, detta anche supporto a dorso di cammello, è realizzata con lamiere d'acciaio stampate in profili continui ad arco (ondulati). Le "gobbe" creano una sezione strutturale rigida, mentre gli spazi tra gli archi forniscono un'ampia superficie aperta per il passaggio di gas e liquidi. A differenza delle griglie a barre piatte, la geometria ad arco trasforma ogni nervatura in una trave portante. Figura 2: Dimensioni principali: altezza dell'arco (H), spessore della piastra (t) e rapporto dell'area aperta.2. Parametri di progettazioneParametroIntervallo tipicoNota di progettazioneArea aperta90 - 95%Riduce al minimo la caduta di pressione attraverso il piano di supporto.Altezza dell'arco150 - 300 mmGli archi più alti sopportano un carico maggiore ma riducono l'altezza del letto.Spessore della piastra3 - 6 mmDeterminata dal carico di letto calcolato (vedere Sezione 3).Larghezza del modulo300 - 500 mmDeve passare attraverso il passo d'uomo della colonna (in genere DN500 o superiore).Diametro del foro10 - 25 mmBilanciare il drenaggio dei liquidi rispetto al riempimento di emergenza.3. Dati sulla capacità portanteLa capacità portante di una griglia a gobba di cammello dipende da tre variabili: spessore della piastra, altezza dell'arco e qualità del materiale. Il carico totale del letto comprende il peso del riempimento, la ritenzione di liquido e qualsiasi differenziale di pressione sul lato del processo.Capacità di carico tipica in base allo spessore della lamiera (acciaio inox 316L, altezza dell'arco 200 mm):• Piastra da 3 mm: ~2.500 kg/m² (carico leggero; adatto per letti da 250Y) < 3 metri di altezza)• Piastra da 4 mm: ~4.500 kg/m² (uso standard; la maggior parte delle applicazioni 500Y)• Piastra da 6 mm: ~8.000 kg/m² (per impieghi gravosi; letti alti, elevata capacità di ritenzione di liquidi, servizio di aspirazione)Fattore di sicurezza di progetto: Specificare sempre un fattore di sicurezza minimo di 2,5 volte rispetto al carico operativo calcolato. Temperature superiori a 300 °C richiedono una riduzione della potenza: consultare i nostri ingegneri. Figura 3: La griglia a gobba di cammello (a sinistra) offre oltre il 90% di area aperta rispetto al ~45% di una griglia a barre tradizionale (a destra).4. Gobba di cammello o griglia a barre: quale scegliere?FattoreGriglia a gobba di cammelloGriglia a barreArea aperta90 - 95%40 - 50%Caduta di pressioneMinimoDa moderato ad altoRidistribuzione dei liquidiIntegrato (le valli ad arco raccolgono e rigocciolano)Nessuno (richiede un collettore separato)Capacità di caricoAlto (l'arco funge da trave)ModerareRischio di sporciziaValli basse (autodrenanti)Più alte (le superfici piane intrappolano i solidi)5. Metodo di selezione in 4 fasiFase 1: Calcola il carico del letto: Densità di riempimento × altezza del letto × area della torre + ritenzione di liquido (in genere 5-15% del volume di riempimento). Per imballaggio 500Y, si prevede un valore di circa 7,2 kg/m² per mm di altezza del letto.Fase 2 — Verificare l'accesso al boccaporto: La larghezza del modulo deve essere ≤ diametro interno del passo d'uomo meno 50 mm di spazio libero. Passo d'uomo standard DN500 → larghezza massima del modulo 450 mm.Fase 3 — Verifica delle condizioni del processo: Temperature superiori a 300 °C richiedono una piastra più spessa o una lega di qualità superiore. Il funzionamento sottovuoto richiede un ingresso del gas liscio (il profilo a gobba riduce al minimo le perdite di ingresso).Fase 4 — Corrispondenza con il livello di corrosione: Stessa lega della tua confezione. Vedi il nostro Guida comparativa tra acciaio inox 304 e 316L per le soglie di cloruro. Figura 4: Installazione dei moduli della griglia a gobba di cammello attraverso un passo d'uomo DN500.6. Selezione dei materialiLimiti di corrosione e temperaturaAcciaio inossidabile 304L: Composti organici puliti, a temperatura ambiente. La scelta più economica.Acciaio inossidabile 316L: Servizio minerario, H2S, CO2, tracce di cloruri. Lo standard di settore per i servizi di raffineria.Duplex 1.4462: Cloruri > 500 ppm, maggiore resistenza meccanica alla temperatura.Titanio Grado 2: Cloruri aggressivi, Cl umido2, strippaggio con acqua di mare.7. Installazione e modalità di guasto più comuniModalità di emergenzaCausaPrevenzioneDeformazione permanenteSovraccarico o scorrimento ad alta temperaturaApplicare un fattore di sicurezza pari a 2,5×; ridurre la potenza per T > 300 °CCaduta dell'imballaggioDiametro del foro troppo grande per la dimensione di imballaggioForo massimo = 60% della spaziatura delle ondulature dell'imballaggioBypass del gasSpazi vuoti tra moduli e guscioSaldare le strisce di tenuta perimetrale durante l'installazionePerforazione da corrosioneSostanze corrosive concentrate nelle valliSpecificare la stessa lega della guarnizione; garantire il drenaggio8. Abbinamento con distributori di liquidiLa griglia a gobba di cammello si trova sul fondo del letto di riempimento. Sopra di essa si trova il materiale di riempimento e, sopra ancora, il distributore di liquido. Le scanalature ad arco della griglia raccolgono naturalmente il liquido e fungono da rudimentale ridistributore, una funzione particolarmente utile se abbinata a un materiale di riempimento strutturato a piastre perforate, che aggiunge una ridistribuzione laterale attraverso le perforazioni. Per una panoramica completa sulla scelta del materiale di riempimento, consultare la nostra guida a 5 fattori. Figura 5: Assemblaggio completo degli elementi interni della torre: griglia a gobba di cammello nella parte inferiore, riempimento strutturato al centro, distributore di liquido nella parte superiore.Domande frequenti rapideD: Una griglia a gobba di cammello può sostituire un collettore di liquidi separato?A: In molti casi, sì. Le valli ad arco raccolgono il liquido e lo fanno gocciolare sul letto sottostante, garantendo una ridistribuzione di base. Tuttavia, per colonne alte (> 6 m di altezza del letto) o in caso di grave disomogeneità della distribuzione, si raccomanda comunque l'utilizzo di un sistema dedicato di raccolta e ridistribuzione del liquido a livelli intermedi.D: Come posso evitare che il materiale di imballaggio cada attraverso i fori della griglia?A: Il diametro massimo del foro non deve superare il 60% della spaziatura delle ondulature dell'imballaggio. Per 250Y (spaziatura ~25 mm), i fori devono essere ≤ 15 mm. Per 500Y (spaziatura ~12 mm), i fori devono essere ≤ 7 mm. Possiamo fornire una rete di rivestimento se necessario.D: Qual è la temperatura massima per le griglie a gobba di cammello in acciaio inox SS316L?A: L'acciaio inossidabile SS316L mantiene la sua piena resistenza fino a circa 425 °C. Al di sopra di tale temperatura, la deformazione viscosa diventa significativa; per un servizio continuo al di sopra dei 450 °C, raccomandiamo l'acciaio Duplex o l'Inconel 625.Hai bisogno di disegni tecnici e calcoli di carico?FXSINO fornisce griglie di supporto a gobba di cammello complete di calcoli meccanici, certificati di provenienza dei materiali e componenti interni della torre abbinati. Inviaci l'ID della tua torre, l'altezza del letto e le condizioni di processo: progetteremo la soluzione più adatta.Contatta FXSINO: jackieqiu9202@gmail.com | +86 18507999558
