Super Raschig Ring: Geometria reinventata per torri esigenti

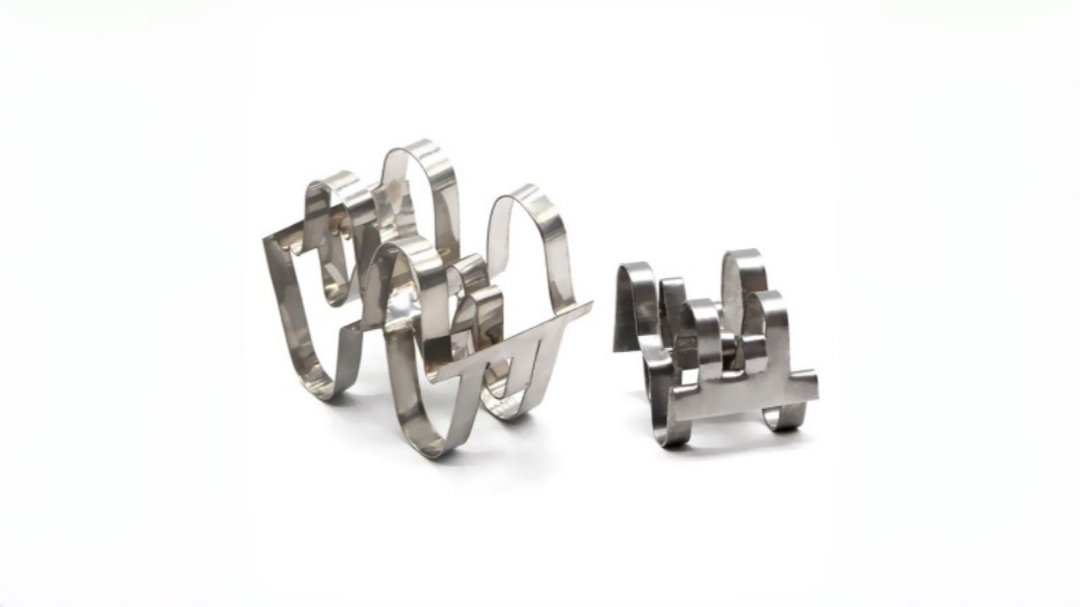

Figura 1: Il design multilobato previene l'annidamento e migliora l'integrità strutturale.

IL Anello Super Raschig Non si tratta solo di un miglioramento incrementale, ma di una rivoluzione geometrica. Aggiungendo finestre interne, nervature di rinforzo e una periferia multilobata, questo riempimento risolve i problemi di vecchia data di incastro e distribuzione irregolare del liquido associati agli anelli Raschig standard. Offre prestazioni superiori in supporto del catalizzatore, lavaggio dei gas acidi e incenerimento ad alta temperatura.

Questa guida illustra i vantaggi ingegneristici e le procedure di manipolazione critiche per gli anelli Super Raschig.

Confronto tra prestazioni e proprietà

Trappola 1: Orientamento errato durante il caricamento

Sebbene l'impacchettamento casuale non dipenda generalmente dall'orientamento, le nervature interne dell'anello Super Raschig offrono le migliori prestazioni quando vengono lasciate assestare naturalmente. Forzarle in posizione o utilizzare un getto d'aria ad alta velocità può causarne l'incastro. Lasciate che gli anelli cadano liberamente e dolcemente nella torre per garantire la massima casualità.

Trappola 2: Stress da gradiente termico

Utilizzate negli ossidatori termici rigenerativi (RTO) o negli scrubber ad alta temperatura, le nervature si espandono. Se il riempimento è troppo compresso, non c'è spazio per l'espansione termica. Lasciare un margine di sicurezza del 5-10% nella parte superiore del piano di lavoro per compensare la dilatazione termica ed evitare che la griglia di supporto si schiacci.

Trappola 3: Generazione di polvere in ambienti acidi

I nuovi anelli in ceramica spesso presentano residui di polvere derivanti dal processo di produzione. In presenza di acido solforico o fosforico, questa polvere può formare una melma che ostruisce la guarnizione. Prima di caricare il materiale di imballaggio, lavarlo con acqua pulita per rimuovere eventuali particelle ceramiche.

1. Rapporto dimensionale: Assicurarsi che il diametro dell'anello sia inferiore a 1/8 del diametro della torre per evitare effetti di canalizzazione nelle pareti.
2. Grado del materiale: Per l'utilizzo con HCl o Cl2, utilizzare porcellana chimica. Per l'acido HF, passare al carbone o alla grafite (se disponibili).
3. Spessore della parete: Per i letti catalitici profondi (>6 m) sono necessarie pareti più spesse (ad esempio, 5-6 mm per anelli da 50 mm) per evitare lo schiacciamento.
4. Requisiti di superficie: Se il processo è limitato dal trasferimento di massa (e non solo dal supporto), verificare che la superficie specifica soddisfi il numero di unità di trasferimento (NTU) richiesto.

Richiedi un preventivo per l'anello Super Raschig

FXSINO Produciamo anelli Super Raschig stampati con precisione per gli ambienti chimici più aggressivi. Inviaci le dimensioni della tua torre per una stima del volume di imballaggio.
