Sella metallica Intalox: lo standard di riferimento per un trasferimento di massa efficiente

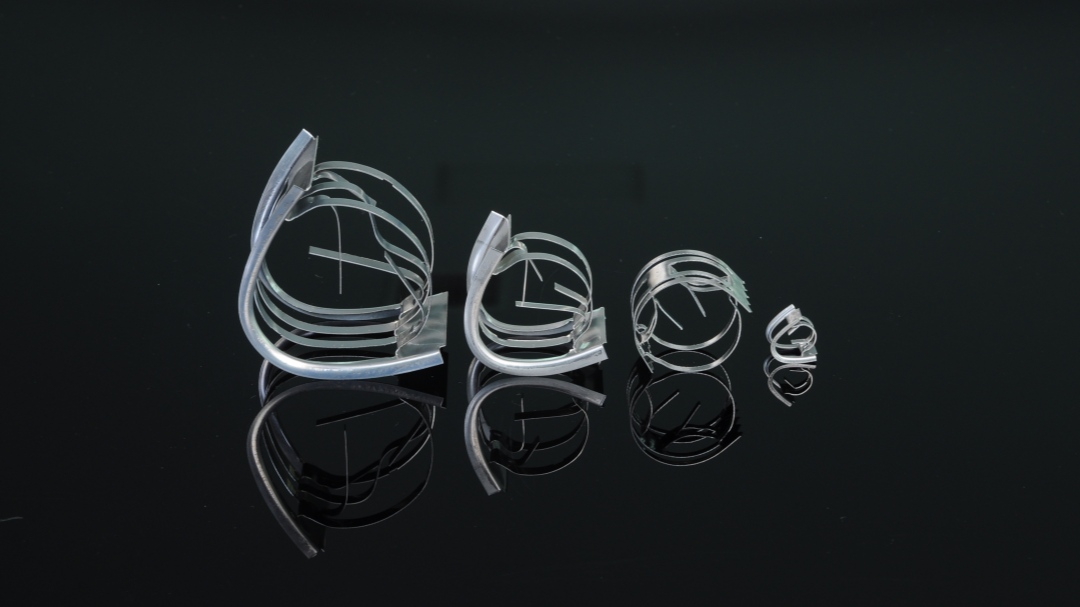

Figura 1: L'esclusiva geometria a sella curva garantisce una distribuzione ottimale del film liquido.

Quando il processo richiede un equilibrio tra elevata efficienza di separazione e bassa caduta di pressione, Sella in metallo Intalox (Anello sella in metallo) è il punto di riferimento del settore. Il suo caratteristico design ad arco riduce al minimo la canalizzazione e massimizza la superficie del film liquido. È la scelta preferita per colonne di distillazione sotto vuoto, assorbitori di CO₂ e torri di essiccazione ad acido solforico.

Questa guida illustra i vantaggi ingegneristici delle guarnizioni a sella in metallo e come evitare i problemi di installazione più comuni.

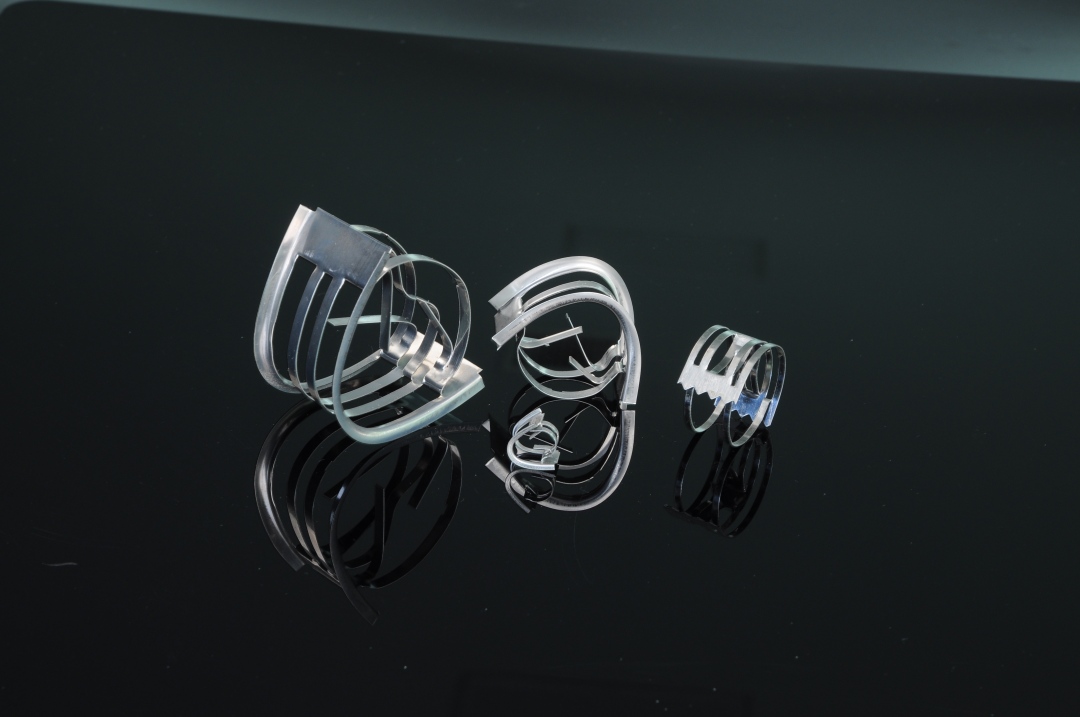

Confronto tra prestazioni e proprietà

Trappola n. 1: Ignorare gli effetti di parete nelle colonne di piccole dimensioni

A causa della loro forma, le selle tendono a orientarsi lungo la parete della colonna in modo diverso rispetto agli anelli. Nelle torri con un diametro inferiore a 300 mm, ciò può causare gravi fenomeni di canalizzazione nella parete. Utilizzare sempre il rapporto dimensionale corretto: il diametro del riempimento deve essere inferiore a 1/8 del diametro della colonna.

Trappola 2: Corrosione sotto l'isolamento (CUI)

Le selle metalliche sono spesso utilizzate nei condensatori a riflusso esterni o nelle torri a vista. Le versioni in acciaio al carbonio sono soggette a corrosione sotto isolamento (CUI). Per installazioni esterne o sezioni di lavaggio, specificare l'acciaio inossidabile 316L per prevenire guasti prematuri causati dalla tensocorrosione da cloruri.

Trappola 3: Selezione errata della griglia di supporto

La forma curva delle selle fa sì che a volte possano coprire le aperture in modo diverso da quanto previsto. Assicurarsi che le aperture della griglia di supporto non siano superiori al 60% della dimensione nominale della sella per evitare la migrazione del materiale di riempimento, mantenendo al contempo un'area aperta superiore al 70% per il flusso di vapore.

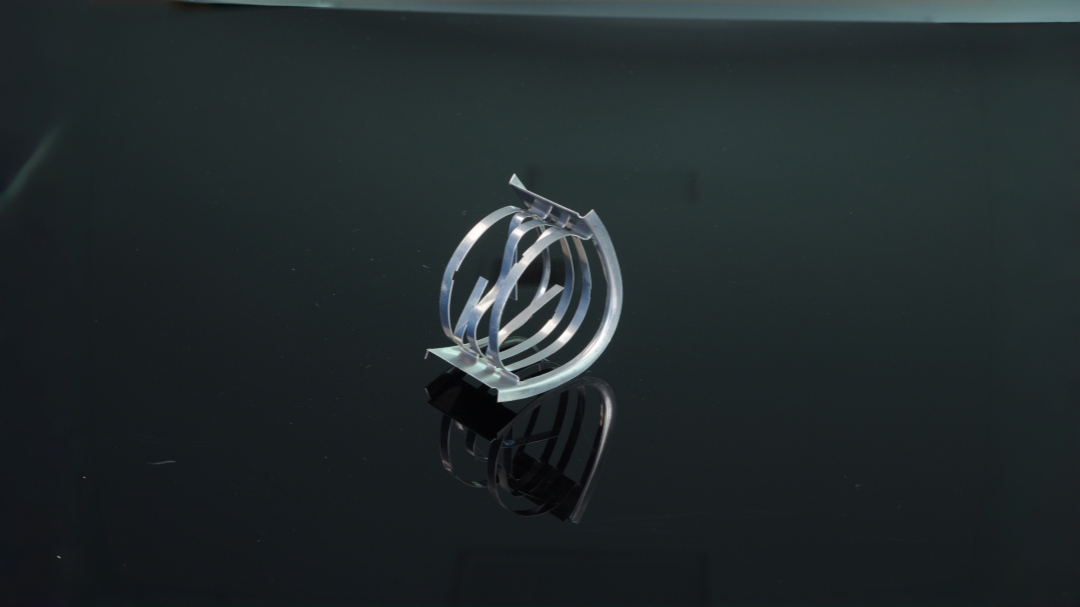

1. Selezione della taglia: I distillatori n. 25 (1") e n. 38 (1,5") sono i più comuni per la distillazione generale. Utilizzare il n. 50 (2") per le torri atmosferiche ad alta capacità.
2. Selezione dei materiali: Per gli impianti di acido solforico, utilizzare acciaio inox SS316L o leghe speciali come Hastelloy. Per il recupero generale dei solventi, sono sufficienti acciaio al carbonio o acciaio inox 304.
3. Fattore di imballaggio: Verificate che il fattore di riempimento (fattore F) corrisponda al punto di allagamento del vostro sistema. Le selle metalliche hanno in genere un fattore compreso tra 28 e 40 (a seconda delle dimensioni).

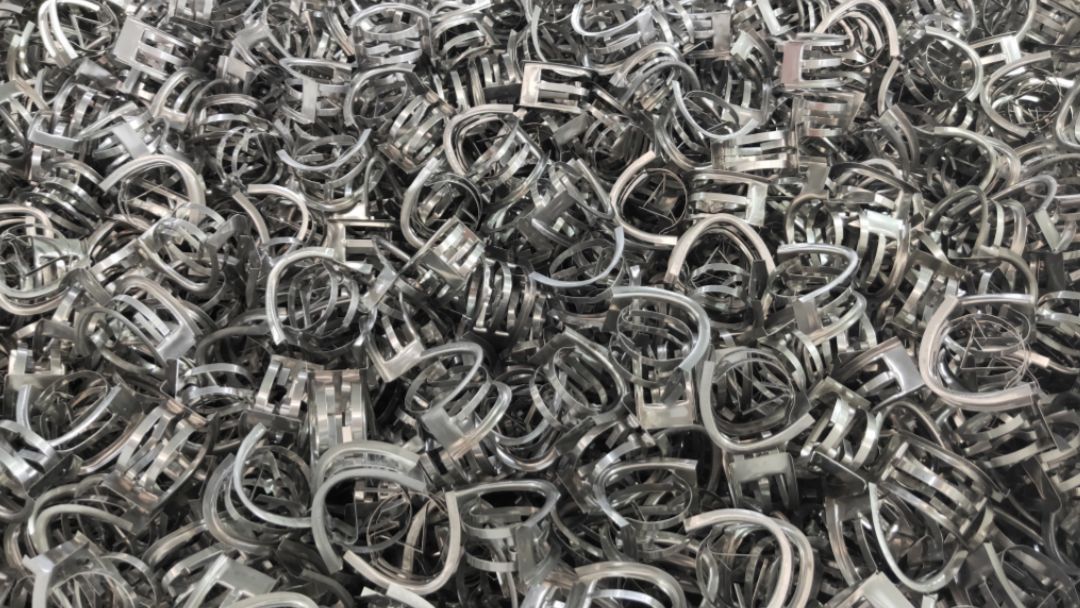

4. Metodo di caricamento: Svuotare lentamente il materiale di riempimento attraverso uno scivolo. Non lasciare cadere da altezze superiori a 3 metri per evitare di deformare la curvatura della sella.

Richiedi un preventivo per l'imballaggio di selle metalliche

FXSINO Forniamo selle metalliche Intalox di precisione per progetti chimici e petrolchimici a livello globale. Contattateci per campioni e disegni tecnici.
