HyPak (anello ad alta portata): massima capacità per torri di grande diametro

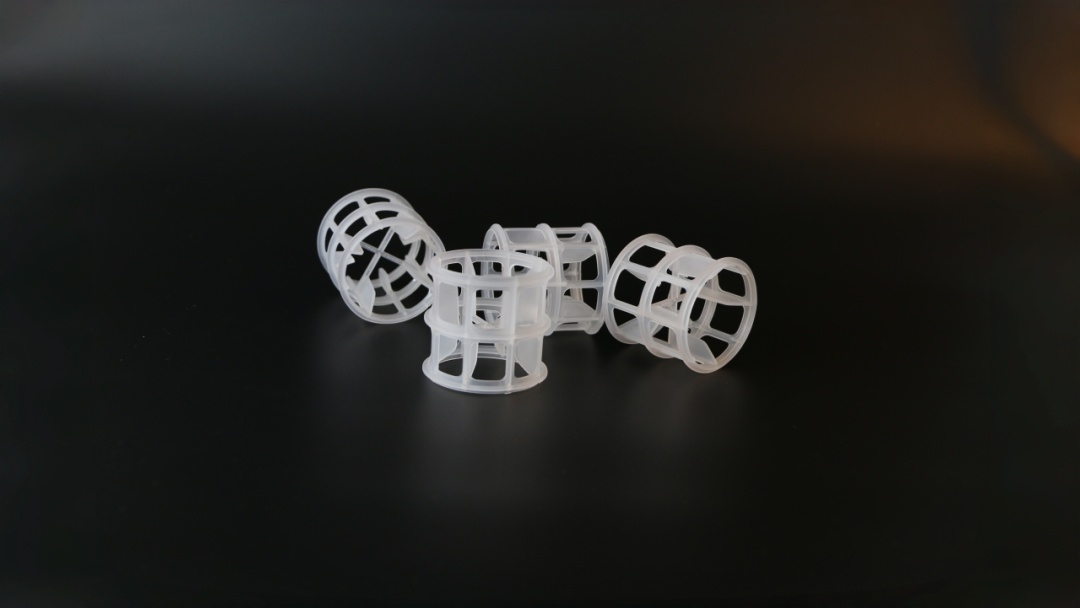

Figura 1: Il caratteristico design a ragnatela floreale di HyPak massimizza la frazione di vuoto.

Quando il collo di bottiglia è la capacità di gestione del vapore piuttosto che l'efficienza di separazione, HyPak (anello ad alto flusso) è la soluzione definitiva. Caratterizzato da un'esclusiva rete interna a doppio taglio a forma di fiore, HyPak crea canali di flusso altamente efficienti che riducono al minimo la resistenza. Offre la caduta di pressione più bassa di qualsiasi riempimento casuale, rendendolo essenziale per colonne atmosferiche di greggio, torri di raffreddamento e interventi di snellimento per eliminare i colli di bottiglia.

Questa guida spiega come specificare e installare HyPak per ottenere la massima velocità di trasmissione senza allagamenti.

Confronto tra prestazioni e proprietà

Trappola 1: Trascurare il flusso delle pareti nelle grandi torri

HyPak viene spesso utilizzato in torri con diametro superiore a 2 metri. A queste dimensioni, il flusso a parete diventa significativo. Non affidatevi esclusivamente al riempimento per la miscelazione. Installate vaschette o camini di ridistribuzione del liquido ogni 5-6 metri di altezza del riempimento.

Trappola 2: Selezione di materiali incompatibili per alte temperature

Nelle torri di tempra, le temperature possono variare rapidamente. L'acciaio al carbonio HyPak può subire ossidazione e indebolimento. Per applicazioni a temperature superiori a 400 °C, si consiglia di utilizzare acciaio inossidabile 304 o 410 per prevenire cedimenti strutturali delle sottili anime.

Trappola 3: Altezza di carico non corretta

Poiché HyPak ha una resistenza molto bassa, uno strato molto spesso può talvolta causare una distribuzione non uniforme se non adeguatamente supportato. Assicurarsi che la piastra di supporto abbia almeno il 70% di area aperta per adattarsi alle caratteristiche di bassa caduta di pressione della guarnizione.

1. Selezione della taglia: 50 mm e 90 mm sono standard per le torri grandi. Utilizzare 25 mm solo se il diametro della torre è piccolo (<500 mm).
2. Selezione delle leghe: Per gli scrubber FCCU delle raffinerie, l'acciaio inossidabile 410 è comunemente utilizzato. Per il trattamento con ammine, si usa l'acciaio 304L per prevenire la tensocorrosione.
3. Verifica della frazione di vuoto: Verificate che la frazione di vuoto del materiale di riempimento corrisponda ai vostri calcoli idraulici; HyPak offre in genere uno spazio vuoto superiore al 95%.
4. Metodo di installazione: Utilizzare uno scivolo in tessuto. Far cadere gli anelli dall'alto può danneggiare le sottili membrane interne, riducendone la resistenza meccanica.

Richiedi un preventivo HyPak per la tua ristrutturazione

FXSINO Produciamo anelli HyPak stampati con precisione per le industrie petrolifera, del gas e petrolchimica. Inviaci le specifiche della tua torre per una proposta di potenziamento della capacità.
