Riempimenti strutturati in metallo: il punto di riferimento per la separazione ad alta efficienza

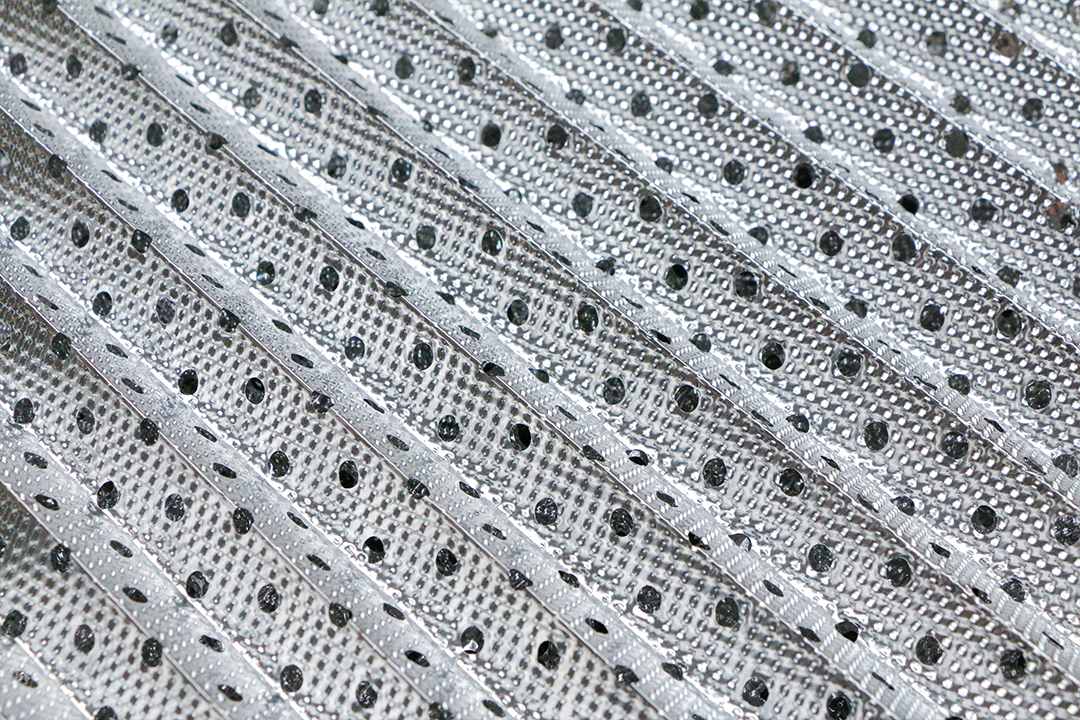

Figura 1: Fogli ondulati di imballaggio strutturato in metallo, progettati con precisione per massimizzare la superficie.

Quando il processo di separazione richiede la massima purezza con un consumo energetico minimo, Imballaggio strutturato in metallo è la soluzione definitiva. Composta da lamiere metalliche ondulate con precisione, questa guarnizione crea un percorso di flusso geometricamente ordinato che elimina la canalizzazione e riduce al minimo la caduta di pressione. È lo standard del settore per distillazione sotto vuoto, CO₂ cattura e complesse separazioni petrolchimiche.

Questa guida illustra come selezionare le specifiche ottimali ed evitare i comuni errori di installazione per garantire prestazioni ottimali della colonna.

Confronto tra prestazioni e proprietà

Trappola 1: Scarsa distribuzione del liquido

Il riempimento strutturato è estremamente sensibile alla distribuzione non uniforme del liquido. Se il distributore di liquido non riesce a garantire un flusso uniforme sulla superficie di riempimento, l'efficienza crolla. Non abbinare mai un sistema di riempimento strutturato ad alte prestazioni a un distributore usurato o mal progettato. Investi in un distributore a vasca o a spruzzo di alta qualità.

Errore n. 2: Livellamento errato durante l'installazione

A differenza del riempimento casuale, il riempimento strutturato deve essere perfettamente orizzontale. Anche una leggera inclinazione di un solo grado può causare la fuoriuscita di vapore dal riempimento sul lato più alto. Durante l'installazione, utilizzare una livella laser o una livella a bolla per assicurarsi che ogni strato sia perfettamente orizzontale.

Trappola 3: Ignorare i tergicristalli

Il vapore tende a incanalarsi lungo la parete della colonna. In assenza di raschiatori a parete, questo vapore bypassa la zona di trasferimento di massa. Assicurati che il tuo progetto di imballaggio includa raschiatori a parete segmentati che convoglino il vapore nuovamente nei canali della lamiera ondulata.

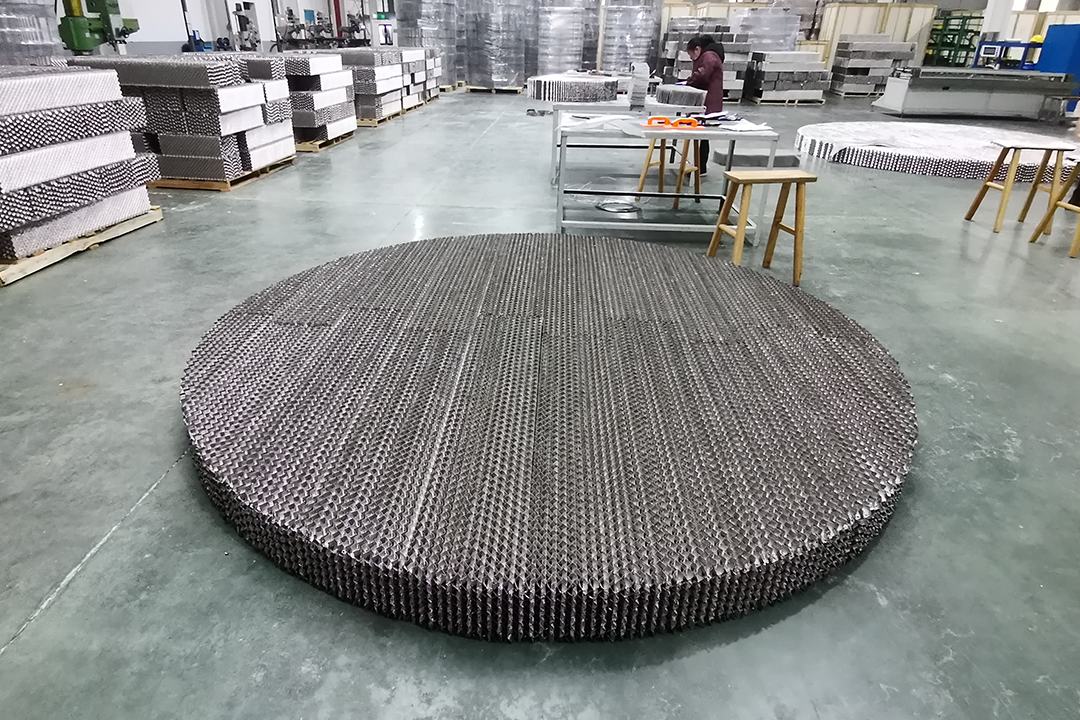

1. Selezione del modello: Scegliete il modello 250Y per distillazione e assorbimento generici (ottimo equilibrio tra efficienza e capacità). Scegliete il modello 500Y per separazioni ad alta purezza che richiedono un maggior numero di stadi teorici in un'altezza ridotta.
2. Selezione dei materiali: Utilizzare 304SS per servizio generale. Passare a 316L per ambienti acidi o 410SS per tempra ad alta temperatura. Per corrosione estrema (ad esempio, H₂S o cloruri), prendere in considerazione Monel o titanio.
3. Trattamento superficiale: Per liquidi a bassa tensione superficiale, si consiglia di richiedere fogli perforati o testurizzati per migliorare la diffusione del liquido e l'efficienza di bagnatura.
4. Limite di altezza del letto: Sebbene il riempimento strutturato funzioni bene in letti profondi, è consigliabile installare dei ridistributori di liquido ogni 6 metri di altezza del riempimento per contrastare gli effetti del flusso a parete.

Ottimizza la tua colonna con un riempimento strutturato appositamente progettato.

FXSINO Forniamo guarnizioni metalliche strutturate di precisione (250Y, 350Y, 500Y) per raffinerie e impianti chimici in tutto il mondo. Contattate i nostri ingegneri per un'analisi idraulica e un preventivo.
