Distributore di liquido a canale: il cuore dell'efficienza delle colonne a riempimento

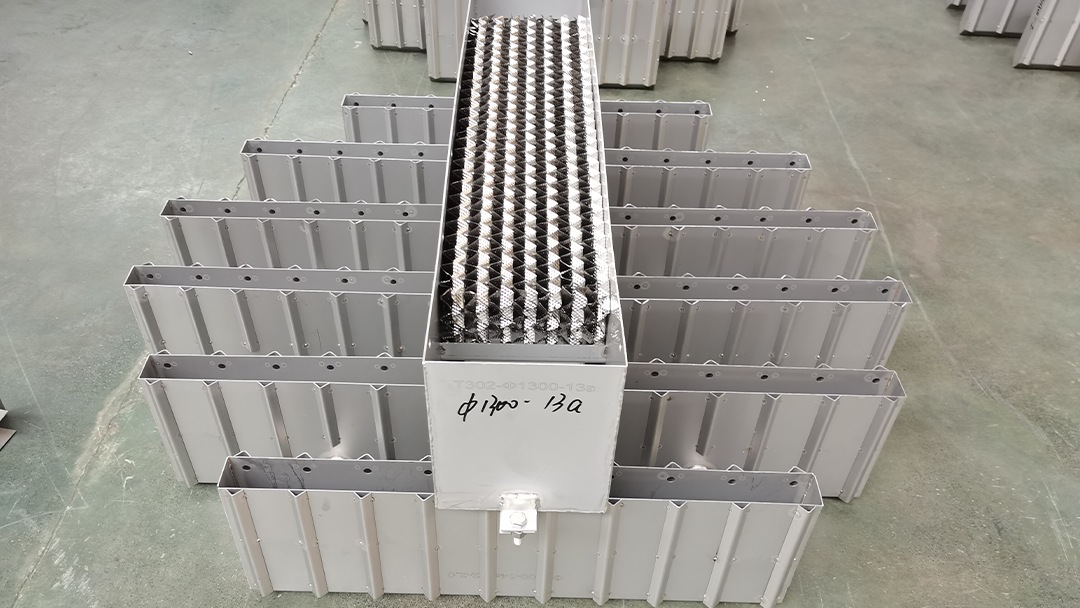

Figura 1: Distributore a canale a doppio stadio che garantisce un'irrigazione uniforme su tutto il letto di riempimento.

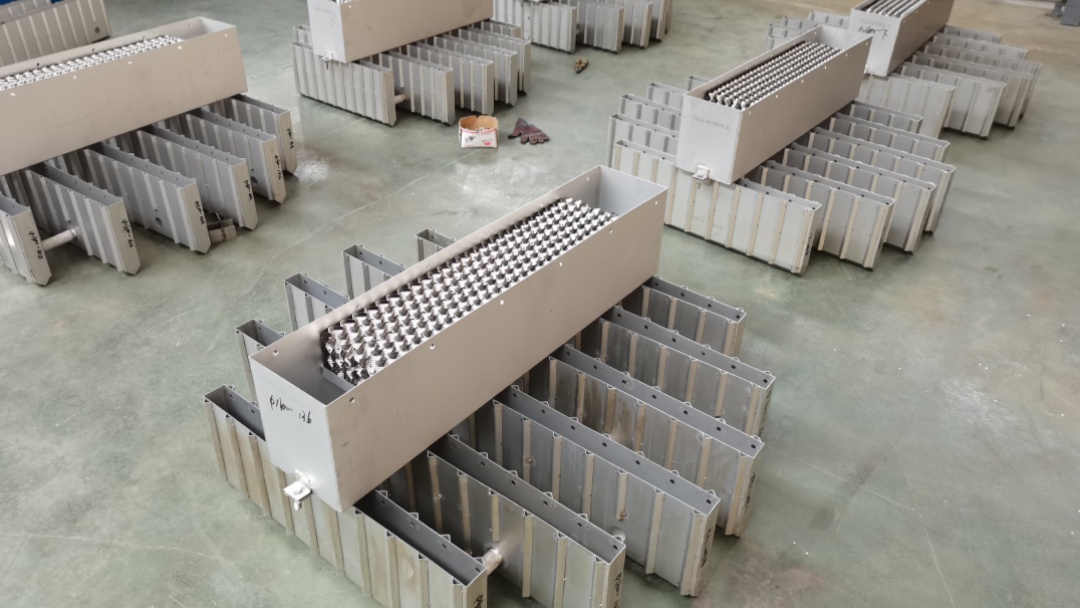

Una colonna a riempimento è efficace solo quanto il suo distributore di liquido. Distributori di canali (noti anche come distributori a vasca) sono lo standard del settore per le torri di grande diametro, fornendo una capacità di flusso superiore e resistenza all'incrostazione. A differenza degli ugelli a spruzzo, si basano sulla gravità e sul posizionamento preciso dell'orifizio per garantire bagnatura uniforme e prevenire una distribuzione scorretta.

Questa guida illustra gli aspetti ingegneristici essenziali per garantire che la torre funzioni alla massima efficienza, evitando allagamenti prematuri.

Confronto tra i tipi di distributori

Trappola 1: La catastrofe del livellamento

Anche una deviazione di soli 3 mm dal livello orizzontale in una canalina di 2 metri può causare una distribuzione non uniforme del flusso pari al 20%. Installare sempre piedini di supporto regolabili e verificare la planarità con una livella digitale prima di saldare l'unità in posizione.

Trappola 2: Erosione e usura dell'orifizio

Nei servizi con fanghi o in sistemi con elevata concentrazione di solidi sospesi, i piccoli fori degli orifizi si usurano rapidamente, allargandosi e modificando la dinamica del flusso. Specificare leghe temprate (ad esempio, 410S) o utilizzare orifizi di dimensioni maggiori. per prolungare la durata di servizio.

Trappola 3: Schiacciamento del vapore (caduta di pressione)

I distributori a canaletta hanno una superficie libera inferiore rispetto ai riempimenti. Se la velocità del vapore sotto le canalette è troppo elevata, si crea un picco di caduta di pressione che può provocare allagamenti. Mantenere una velocità di vapore minima inferiore al 60% della velocità di allagamento del riempimento.

1. Conteggio degli orifizi: Calcolare i punti di gocciolamento necessari in base al tipo di riempimento (un riempimento strutturato richiede più punti rispetto a un riempimento casuale).
2. Altezza della diga: Per rapporti di modulazione elevati, specificare uno sfioratore più alto per mantenere un livello costante del liquido.
3. Corrispondenza dei materiali: Utilizzare la stessa lega del recipiente per prevenire la corrosione galvanica (ad esempio, recipiente in 316L = distributore in 316L).
4. Collegamento flangiato: Assicurati che la flangia di ingresso sia compatibile con la tua tubazione. Valuta l'utilizzo di un raccordo flangiato per facilitare la rimozione durante la manutenzione.

Richiedi un preventivo tramite distributore

FXSINO realizza distributori a canale su misura per torri fino a 8 metri di diametro. Inviateci i disegni della vostra torre o i dati di processo per ricevere una proposta ingegneristica dettagliata.
