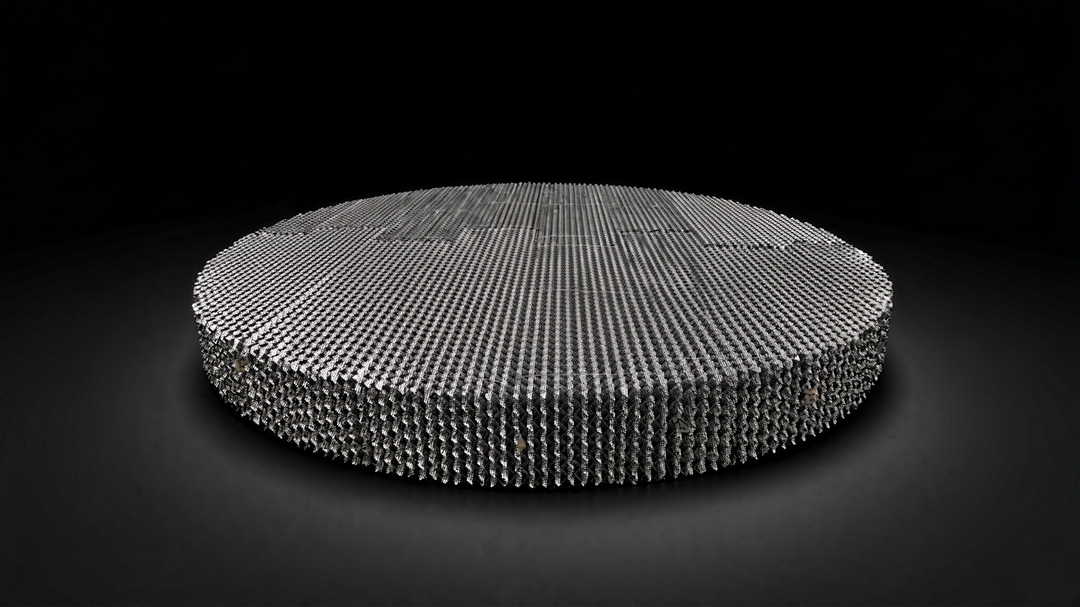

Figura 1: Elementi di riempimento strutturati (lamiera ondulata) pronti per l'installazione nella colonna di distillazione.
Breve descrizione tecnica: Quando la colonna di distillazione richiede un HETP inferiore a 400 mm e una caduta di pressione inferiore a 0,2 kPa per stadio teorico, il riempimento casuale raggiunge i suoi limiti. Il riempimento strutturato con fogli ondulati a 45° (tipo Y) o 30° (tipo X) garantisce un trasferimento di massa prevedibile, una distribuzione uniforme del liquido e il ΔP per stadio più basso di qualsiasi altro elemento interno della colonna, aspetto fondamentale per la distillazione sotto vuoto, dove ogni millibar di perdita di pressione compromette l'efficienza di separazione.
Imballaggio strutturato Il riempimento strutturato è un tipo di riempimento per torri di distillazione realizzato disponendo lamiere ondulate, reti metalliche o piastre perforate in una struttura geometricamente fissa e altamente ordinata. A differenza del riempimento casuale (anelli Pall, selle), in cui ogni elemento si deposita in modo imprevedibile, il riempimento strutturato crea canali di flusso uniformi e paralleli che eliminano la canalizzazione e garantiscono un trasferimento di massa costante lungo l'intera sezione trasversale della torre.
Ciascun elemento di riempimento ha tipicamente un'altezza compresa tra 100 e 300 mm, con ondulazioni disposte ad un angolo fisso rispetto all'asse verticale. Gli elementi sono impilati verticalmente nella colonna, con orientamenti alternati degli strati (di solito con una rotazione di 90° tra gli strati) per favorire la miscelazione radiale sia della fase vapore che di quella liquida.

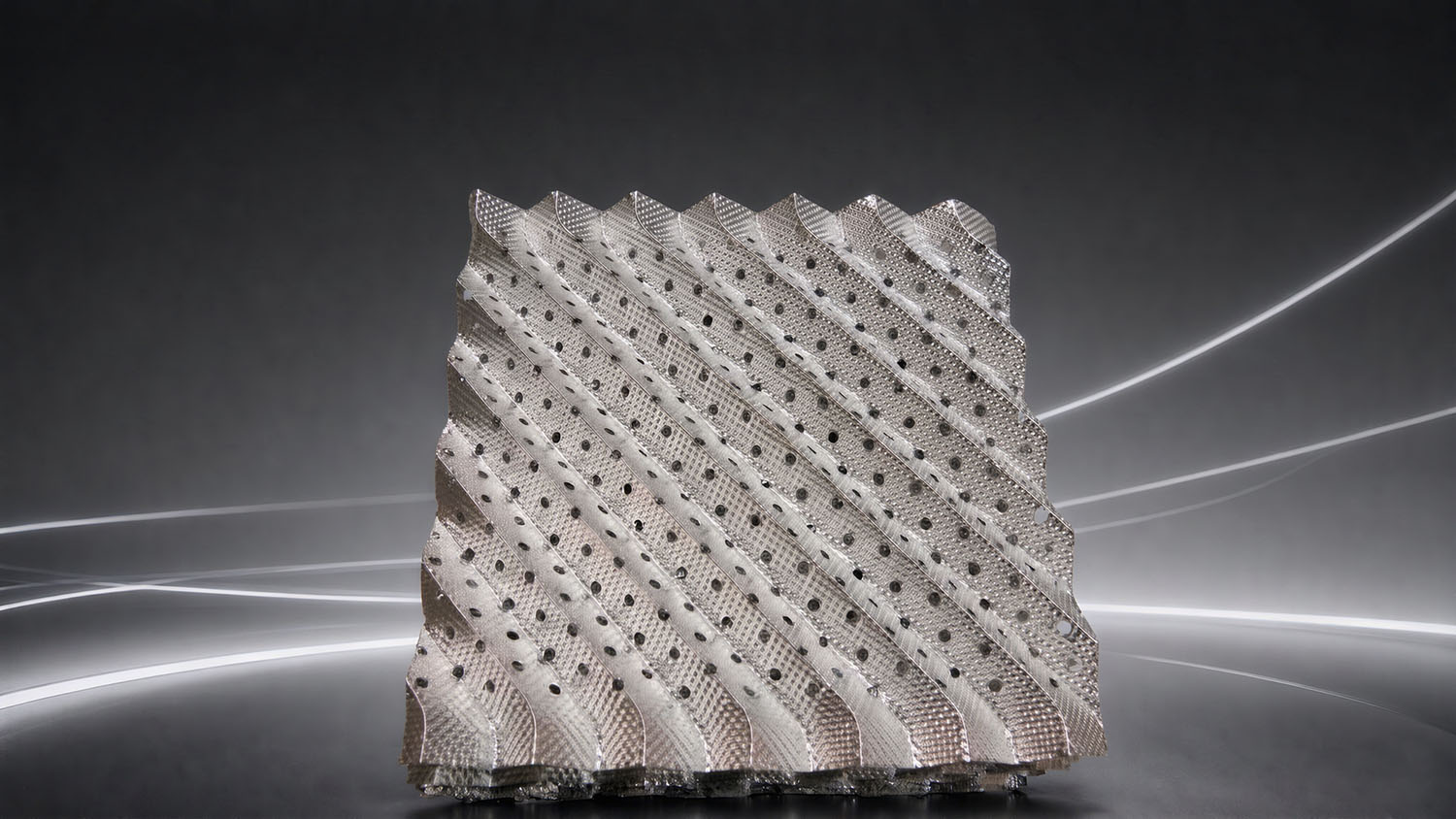

Figura 2: Struttura in lamiera ondulata con angolo a Y di 45°: i canali di flusso uniformi eliminano la formazione di canali.
L'angolo di ondulazione determina il compromesso tra capacità ed efficienza:
| Parametro | Tipo X (30°) | Tipo Y (45°) |
|---|---|---|
| Angolo di ondulazione | 30° rispetto alla verticale | 45° rispetto alla verticale |
| Capacità del gas | Maggiore (minore resistenza al flusso) | Moderare |
| Efficienza del trasferimento di massa | Moderare | Più alto (percorso di contatto più lungo) |
| Caduta di pressione | Inferiore | Moderare |
| Ideale per | Distillazione ad alta produttività e bassa pressione | Separazione ad alta purezza, distillazione sotto vuoto |
Nomenclatura: Un riempimento "250Y" ha una superficie di 250 m²/m³ con ondulatura a 45°. Un "250X" utilizza ondulature a 30°. Il tipo Y è lo standard industriale per la distillazione.
Il prefisso numerico indica la superficie specifica in m²/m³. Una superficie maggiore corrisponde a un maggiore trasferimento di massa per metro, ma anche a una maggiore caduta di pressione e a una minore capacità.
| Modello | Superficie (m²/m³) | Frazione di vuoto (%) | HETP tipico (mm) | ΔP (Pa/m) | Limite del fattore F |
|---|---|---|---|---|---|
| 250Y | 250 | 97–98 | 350–500 | 150–250 | 2,8–3,2 |
| 350Y | 350 | 95–96 | 300–400 | 200–350 | 2,4–2,8 |
| 500Y | 500 | 93–94 | 200–300 | 300–500 | 2.0–2.4 |
| 700Y | 700 | 90–92 | 150–250 | 500–800 | 1,5–2,0 |
Dati compilati da specifiche standard del settore. HETP e ΔP variano con la pressione di esercizio, il carico di liquido e le proprietà fisiche del sistema. Per le varianti di rete metallica (ad esempio, 500Y-WG), HETP può essere inferiore del 20-30%. Vedi il nostro Imballaggio strutturato in metallo per immersioni profonde 500Y/700Y per dettagli tipo garza.
La distillazione implica calore, pressione e spesso materie prime corrosive. La selezione dei materiali segue la stessa logica di cloruro/solforico/temperatura degli altri componenti interni della torre: vedi il nostro Guida al confronto tra imballaggi strutturati in acciaio inox 304 e 316L per le soglie di corrosione complete:
| Materiale | Temperatura massima | Resistenza alla corrosione | Uso tipico della distillazione |
|---|---|---|---|
| SS304 | 450 °C | Generale (senza cloruri) | Frazionamento degli idrocarburi, solventi |
| Acciaio inossidabile 316L | 450 °C | Cloruri ≤ 200 ppm | Solventi farmaceutici, chimici pregiati e clorurati |
| Appartamento duplex 2205 | 300 °C | Cloruri > 200 ppm, elevata concentrazione | Stripping dell'acqua di mare, torri ad alta sollecitazione |
| Titanio (Gr2) | 300 °C | Eccezionale (cloruri, Cl2) | Cloro-alcali, HCl, TiCl4 distillazione |

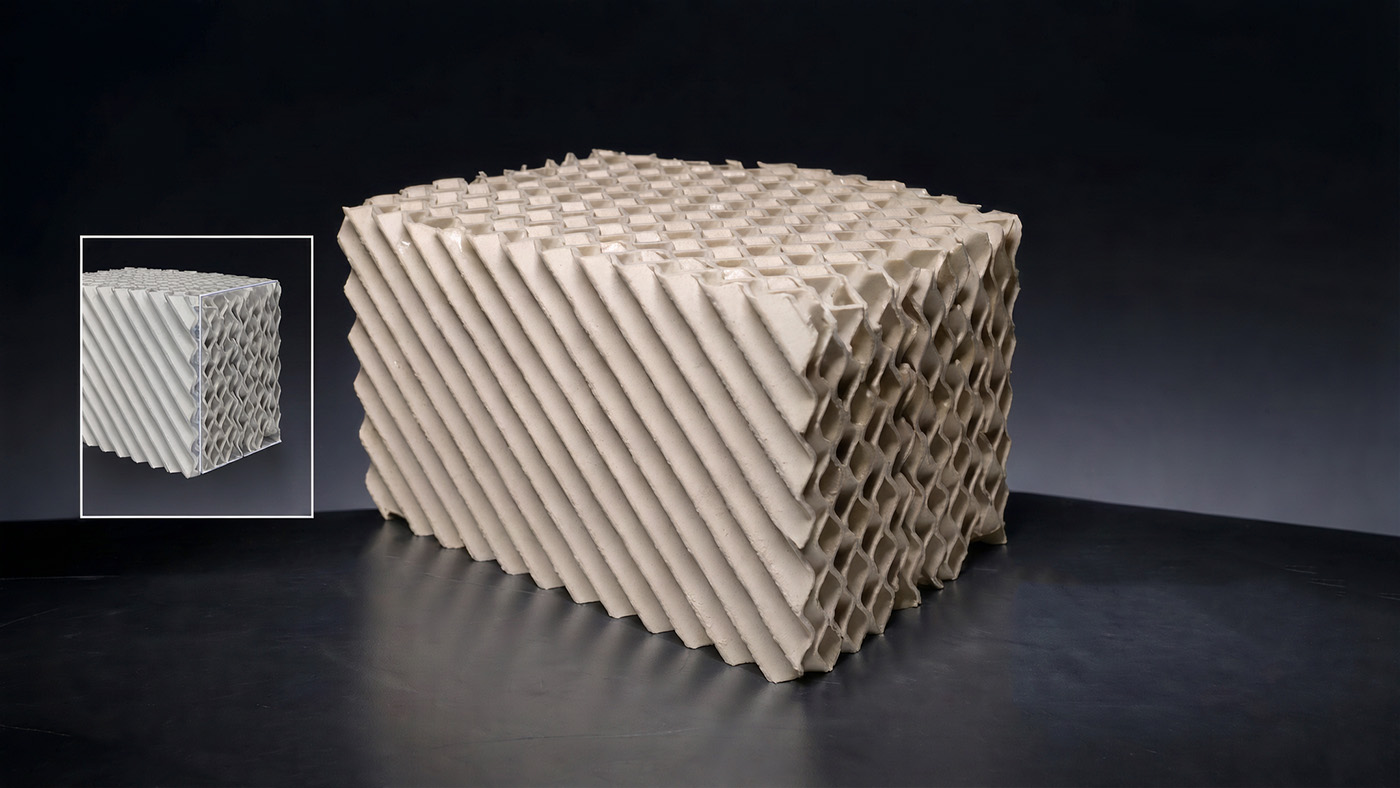

Figura 3: Selezione dei materiali — SS304 (lucido), SS316L (opaco), Duplex 2205 e titanio per distillazione aggressiva.

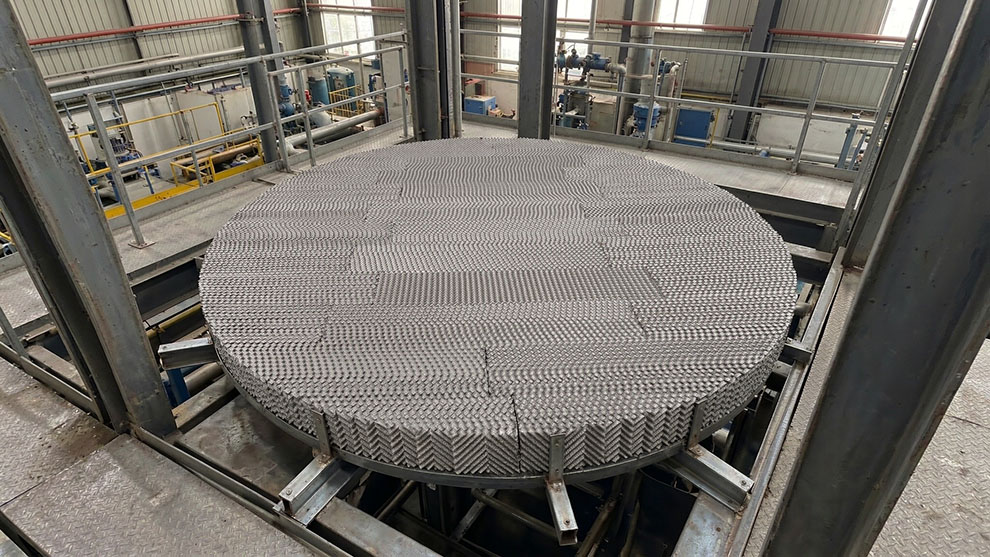

Figura 4: Sezione di riempimento strutturato installata nella colonna di distillazione con distributore di liquido nella parte superiore.
| Fattore | Imballaggio strutturato | Imballaggio casuale | vassoi |
|---|---|---|---|
| HETP | 150–400 mm | 500–800 mm | 450–600 mm/vassoio |
| ΔP per fase | 0,1–0,5 kPa | 0,3–0,8 kPa | 0,5–1,5 kPa |
| Capacità (fattore F) | 1,5–3,2 | 1,0–2,5 | 1,5–2,5 |
| Rapporto di riduzione | 30–40% | 50% | 70–80% |
| Costo di installazione | Elevata (richiede precisione) | Basso (riempimento a scarico) | Alto (assemblaggio vassoio) |
| Ideale per | Vuoto, elevata purezza, basso ΔP | Assorbimento generale, servizio corrosivo | Servizio di pulizia ad alta capacità |
D: Quale modello dovrei scegliere per la distillazione sottovuoto a 10 mbar?
A: Per applicazioni sottovuoto al di sotto di 50 mbar, si consigliano i modelli 500Y o 700Y. L'elevata superficie specifica compensa la bassa densità del gas e il basso ΔP per stadio preserva la purezza del prodotto di testa. Le varianti con rete metallica (500Y-WG) offrono un HETP migliore del 20-30%, se il budget lo consente.
D: È possibile adattare una colonna di piatti esistente con un riempimento strutturato?
R: Sì. La rimozione dei vassoi e l'installazione di un riempimento strutturato in genere aumentano la capacità del 20-40% e riducono ΔP del 50-70%. Sarà necessario installare una nuova griglia di supporto, un distributore di liquido e un limitatore di letto. Contattateci per una valutazione di fattibilità dell'intervento.
D: Come posso prevenire una distribuzione non uniforme negli imballaggi strutturati?
A: Utilizzare un distributore di liquidi di alta qualità con ≥ 80 punti di irrigazione per m² e distribuzione uniforme del flusso (± 5%). Per aiuole più alte di 4–6 m, installare collezionisti e ridistributori ad altezze intermedie. Livellare ciascun elemento di riempimento con una tolleranza di ± 1°.
FXSINO produce imballaggi strutturati in lamiera ondulata e rete metallica in tutti i modelli standard (250Y/350Y/500Y/700Y) e materiali (SS304, SS316L, Duplex 2205, Titanio, Hastelloy). Ogni elemento è tagliato al laser e piegato a CNC per garantire la precisione dimensionale. Forniamo pacchetti completi per torri, inclusi: griglie di supporto, distributori di liquidi, E limitatori di posti lettoInviaci l'ID della colonna, la pressione di esercizio e le specifiche di separazione per ricevere una raccomandazione personalizzata.
