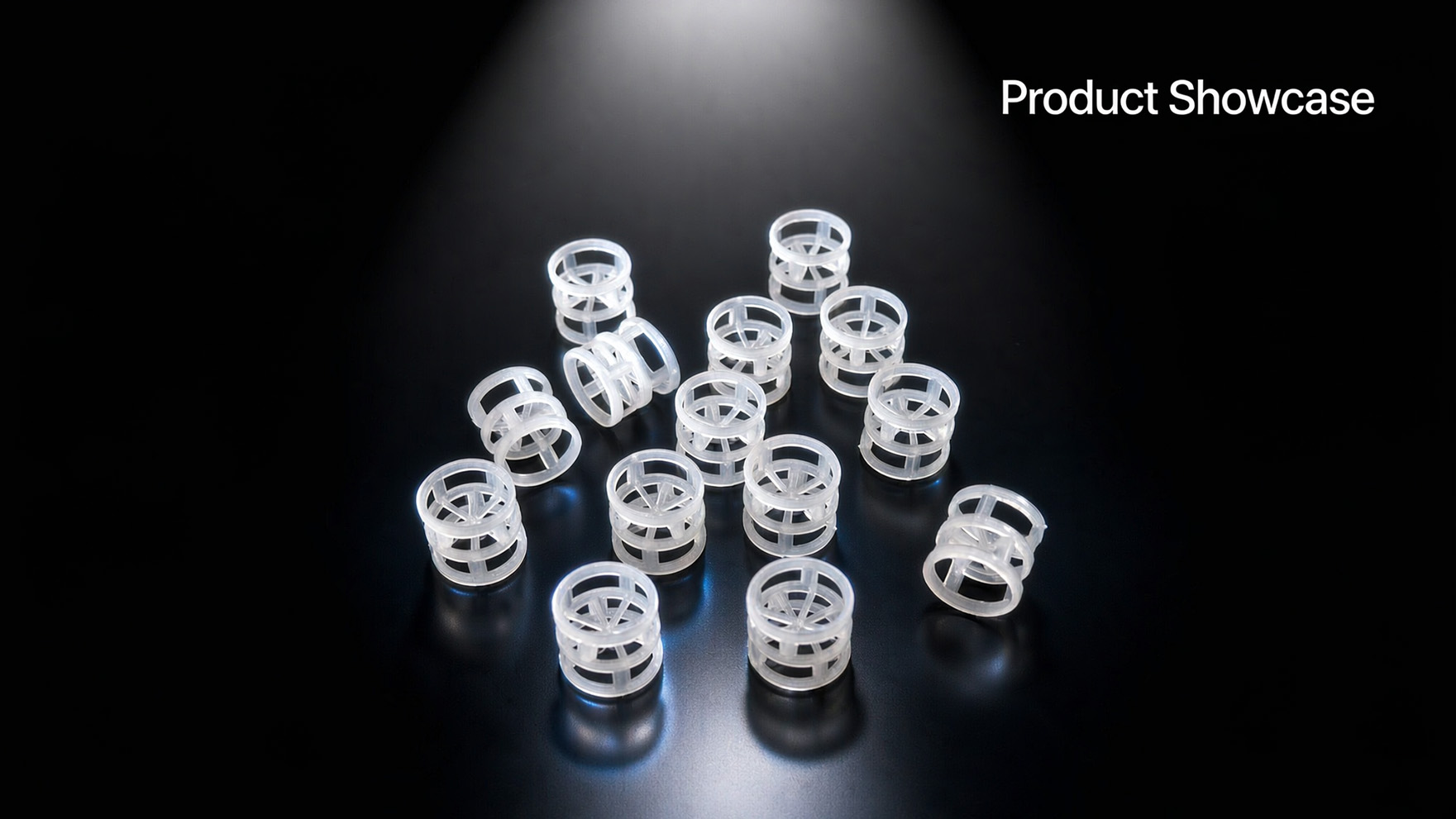

Figura 1: Anelli Pall in plastica — Varianti in PP, RPP, CPVC e PVDF per assorbimento e azione di lavaggio in ambienti corrosivi.
Breve descrizione tecnica: Quando la vostra torre opera a temperature inferiori a 100 °C e gestisce flussi acquosi corrosivi, le guarnizioni metalliche sono eccessive e si corroderanno comunque. Gli anelli Pall in plastica PP, RPP, CPVC e PVDF offrono frazioni di vuoto superiori al 90%, bassa perdita di carico e completa immunità alla corrosione a una frazione del costo. Ecco le specifiche complete.
L'anello Pall è il riempimento casuale per torri di distillazione più diffuso al mondo. Si è evoluto dall'anello Raschig: pur mantenendo la forma cilindrica (altezza uguale diametro), la sua parete è forata con due file di finestre, e le linguette risultanti sono piegate verso l'interno, in direzione del centro. Questa semplice modifica geometrica trasforma le prestazioni: le finestre creano superfici di bagnatura interne e percorsi aperti per i gas, eliminando il grave effetto di canalizzazione e l'elevata caduta di pressione che affliggono i semplici anelli Raschig.
Stampato a partire da materiali termoplastici (PP, RPP, PVC, CPVC, PVDF), l'anello Pall diventa un riempimento casuale leggero, resistente alla corrosione ed economico, adatto all'assorbimento, al lavaggio, al raffreddamento e alla rimozione di liquidi e gas corrosivi non ossidanti.

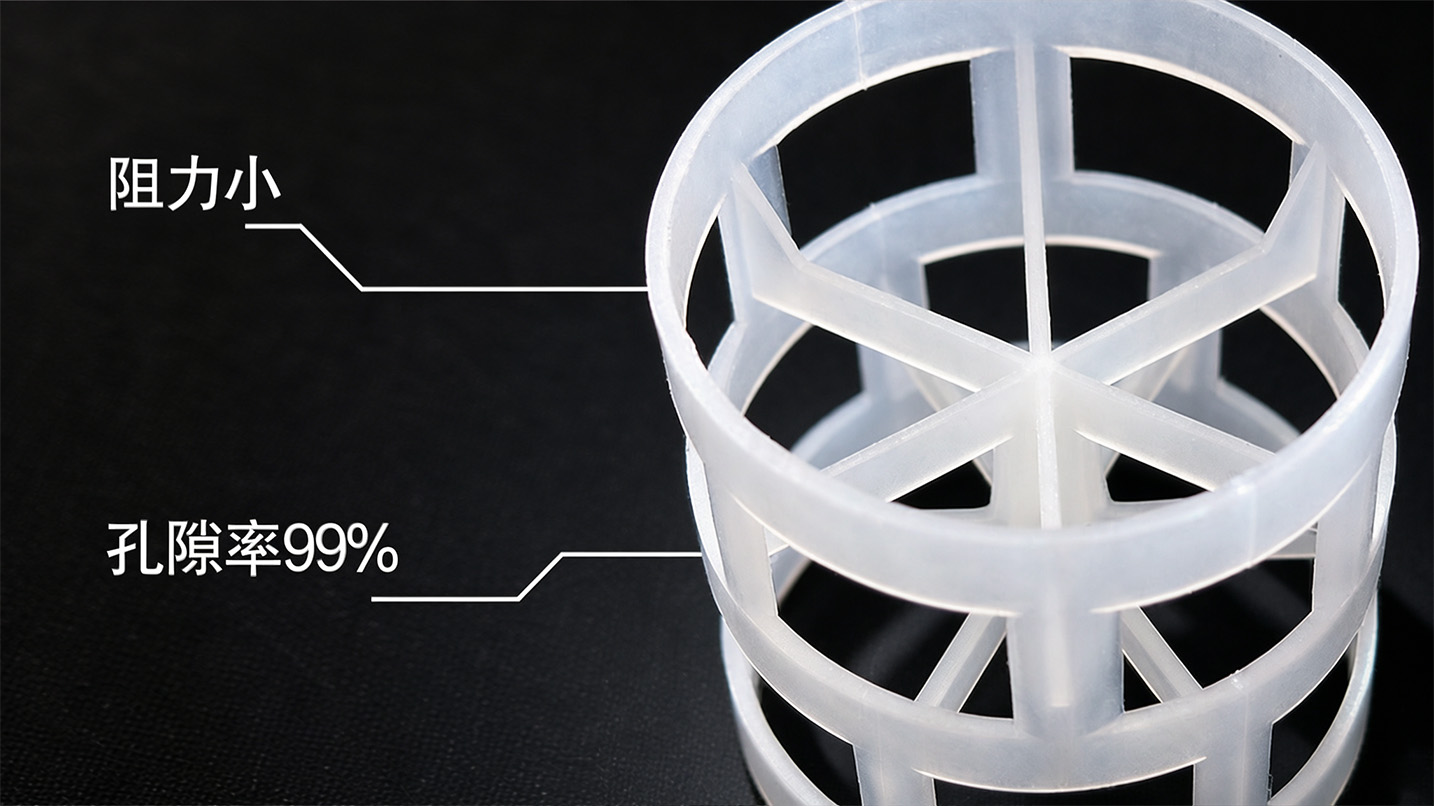

Figura 2: Le finestre perforate e le dita incurvate verso l'interno creano superfici di bagnatura interne e percorsi aperti per i gas.
I seguenti dati si riferiscono agli anelli Pall standard in PP. Altri materiali (RPP, PVC, CPVC, PVDF) presentano le stesse dimensioni geometriche, con densità apparente variabile in base alla densità del polimero.
| Dimensioni P×A×P (mm) | Superficie (m²/m³) | Frazione di vuoto (%) | Quantità aggregata (pezzi/m³) | Densità apparente (kg/m³) |
|---|---|---|---|---|
| 16 × 16 × 1,0 | 299 | 90,0 | 214.000 | 105 |
| 25 × 25 × 1,2 | 219 | 93,4 | 51.900 | 75 |
| 38 × 38 × 1,4 | 146 | 94,5 | 13.800 | 68 |
| 50 × 50 × 1,5 | 109 | 94,9 | 6.500 | 56 |
| 76 × 76 × 2,6 | 71 | 95.1 | 1.830 | 52 |
Dati ricavati da schede tecniche standard del settore (valori geometrici; densità apparente indicata per il PP, variabile in base alla densità del materiale). Dimensioni personalizzate (10/13/89/100 mm) e spessori delle pareti disponibili su richiesta.
La scelta del polimero giusto è la decisione più importante in assoluto. Il materiale sbagliato si deformerà, si creperà o rilascerà sostanze nocive: usa questa tabella per abbinare la composizione chimica e la temperatura.
| Materiale | Temperatura massima (continua) | Densità (g/cm³) | Resistenza chimica | Applicazione tipica |
|---|---|---|---|---|
| PP (polipropilene) | 100 °C | 0,89–0,91 | Eccellente per uso generale | Trattamento dell'acqua, lavaggio generale, raffreddamento |
| RPP (PP rinforzato) | 120 °C | 0,95–1,05 | Maggiore resistenza, mantiene la forma | Lavaggio alcalino a caldo, letti più profondi |
| PVC (cloruro di polivinile) | 60°C | 1,38–1,45 | Acidi forti (H2SO4, HCl) | Cloro-alcali, assorbimento di HCl (bassa temperatura) |
| CPVC (PVC clorurato) | 90°C | 1,45–1,58 | Acidi caldi e mezzi ossidanti | Depurazione dei gas acidi caldi, FGD |
| PVDF (Kynar) | 150 °C | 1,75–1,78 | Superiore (alogeni, HF, solventi) | Cloro, HF, ultrapuro, semiconduttori |

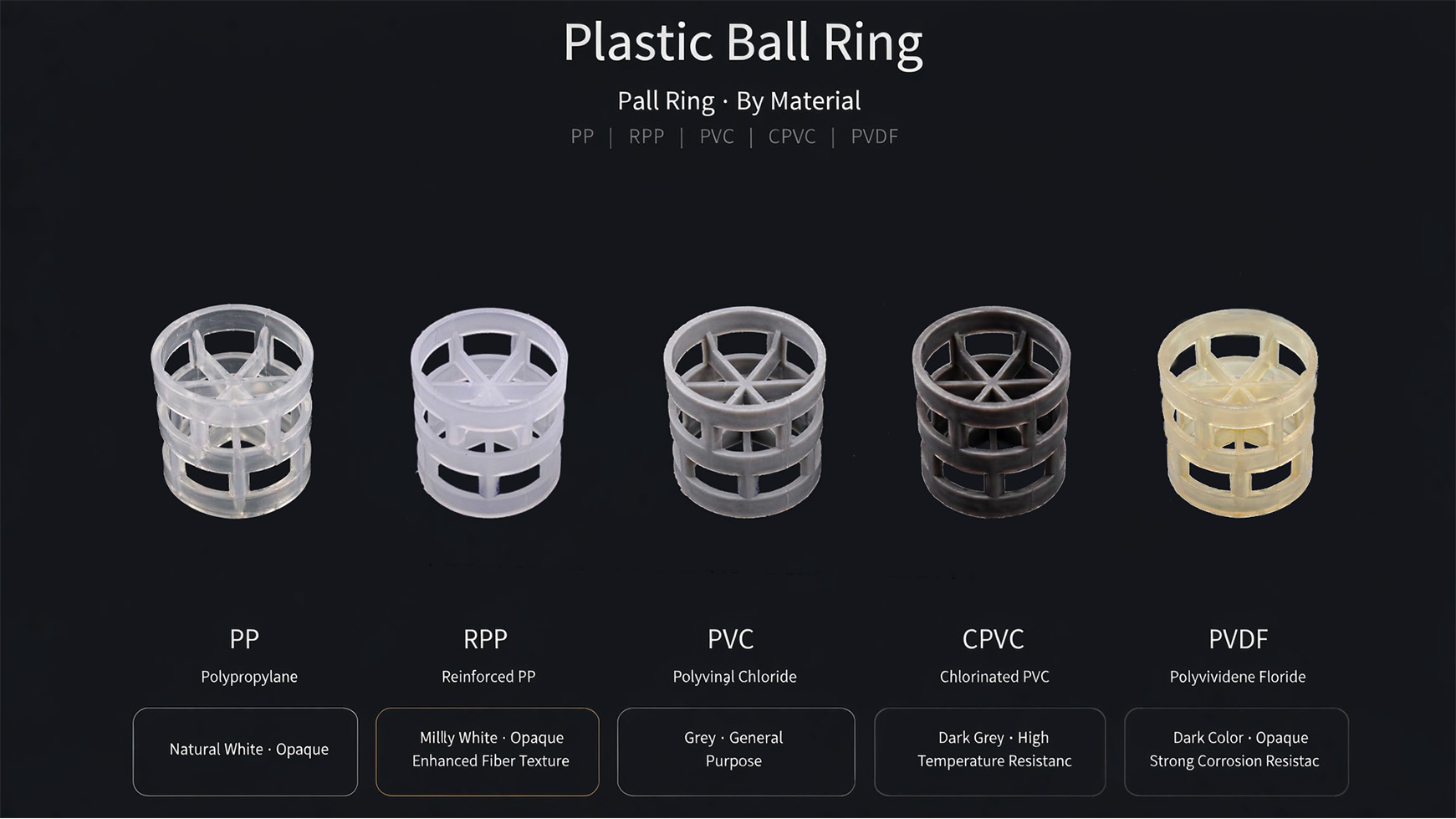

Figura 3: Selezione dei materiali: PP/RPP bianco, PVC/CPVC grigio e PVDF opaco per applicazioni gravose.
Figura 4: Anelli Pall in plastica (PP) installati in uno scrubber per gas acidi per HCl e SO2 assorbimento.
| Fattore | Plastica | Metallo (acciaio inox 316L) | Ceramica |
|---|---|---|---|
| Temperatura massima | 60–150°C | ~400°C | ~800°C |
| Resistenza alla corrosione | Eccellente | Moderare | Buono (acido) |
| Densità apparente (kg/m³) | 52–105 | ~400 | ~700 |
| Costo relativo | Basso | Alto | Mezzo |
| Ideale per | Soluzione acquosa corrosiva, bassa-media temperatura | Alta temperatura, idrocarburi | Alta temperatura, acido forte |
D: Quale materiale dovrei scegliere per l'assorbimento del gas HCl?
A: Per soluzioni diluite di HCl a temperatura ambiente, il PP è la scelta più economica. Per soluzioni concentrate o calde di HCl, utilizzare CPVC (fino a 90 °C) o PVDF (fino a 150 °C). Anche il PVC è un'ottima alternativa, ma con un limite di temperatura di 60 °C. Consultare la nostra guida alla selezione dei materiali per le soglie di resistenza ai cloruri.
D: Gli anelli di plastica Pall sono adatti al contatto con soluzioni caustiche calde (NaOH)?
A: PP e RPP resistono bene alle sostanze caustiche fino ai loro limiti di temperatura (rispettivamente 100 °C e 120 °C). Evitare PVC e CPVC in soluzioni alcaline forti, poiché si degradano. Per soluzioni concentrate di NaOH a temperature superiori a 120 °C, valutare l'utilizzo di guarnizioni in metallo o ceramica.
D: Di quanto materiale di imballaggio ho bisogno per la mia torre?
A: Quantità (pz) = Area della sezione trasversale della torre × Altezza del letto × Numero di pezzi (dalla tabella). Esempio: una torre con diametro interno di 2 m e altezza del letto di 3 m di anelli in PP da 38 mm: π × 1,0² × 3 × 13.800 ≈ 130.100 pezzi. Contattaci fornendoci le dimensioni della tua torre per un preventivo preciso.
FXSINO fornisce anelli Pall in plastica in PP, RPP, PVC, CPVC e PVDF in tutte le misure standard (16/25/38/50/76 mm), con PP caricato al carbonio opzionale per applicazioni antistatiche. Ogni ordine viene spedito con certificati dei materiali e rapporti di controllo dimensionale. Forniamo anche griglie di supporto e distributori di liquidi abbinati per pacchetti completi di torri.
