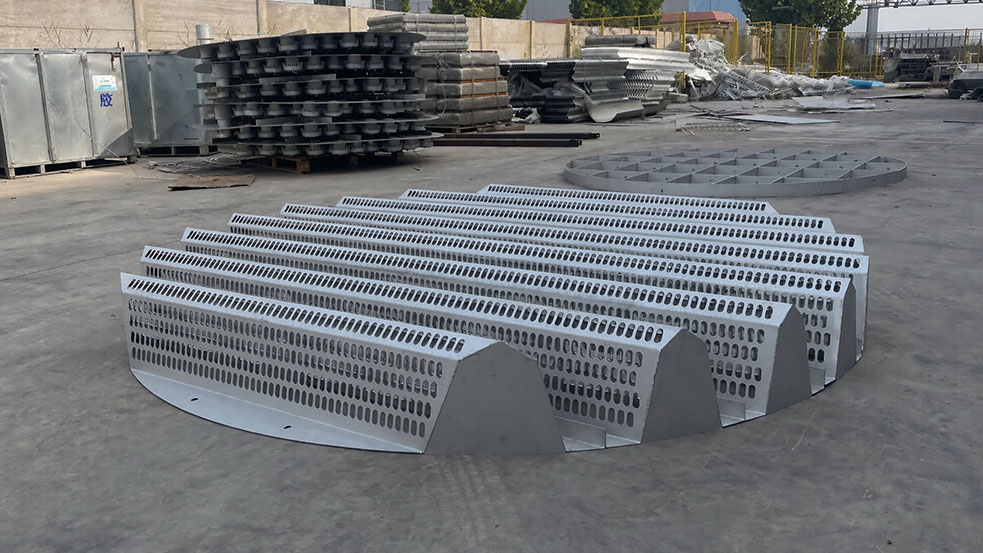

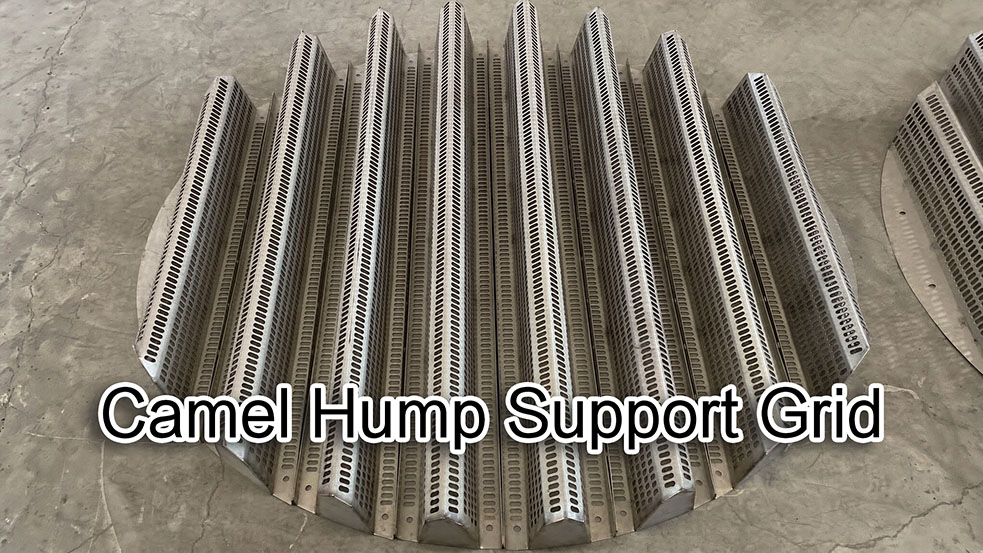

Figura 1: Griglia di supporto a gobba di cammello: profilo continuo ad arco (ondulato) stampato da lamiera d'acciaio.
Avviso tecnico: La griglia di supporto è la base del vostro letto di riempimento. Un supporto difettoso comporta il collasso del riempimento, il blocco del flusso di gas e un costoso arresto dell'impianto. Le griglie a gobba di cammello (o a dorso di cammello) offrono oltre il 90% di area libera con un'eccezionale capacità portante, ma solo se progettate per i carichi specifici della vostra colonna. Ecco i dati necessari.

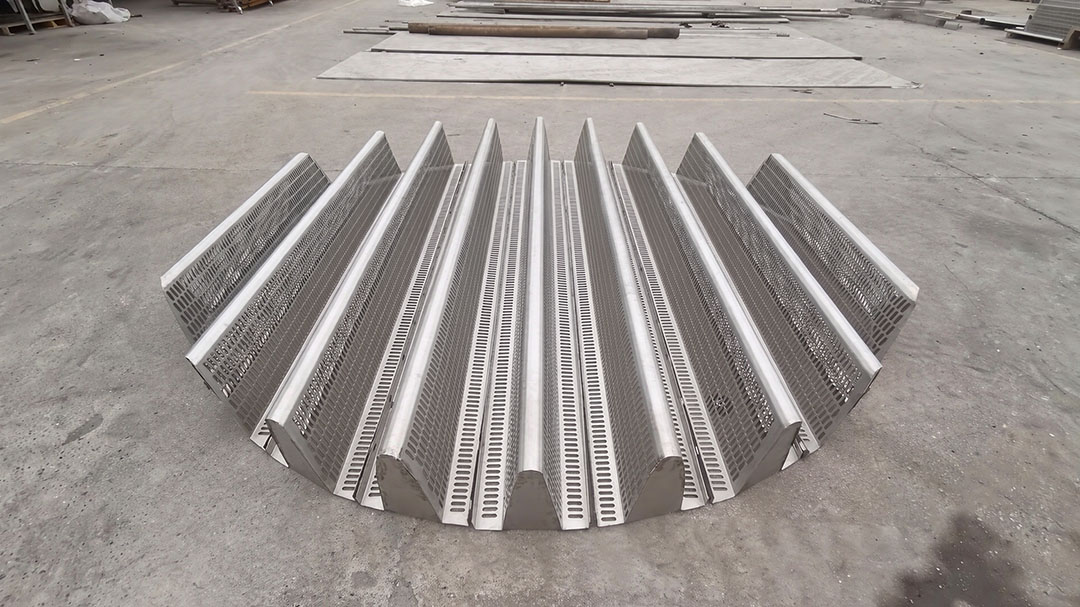

A griglia di supporto a gobba di cammello — detto anche supporto a dorso di cammello — è realizzato con piastre di acciaio stampate in profili continui ad arco (ondulati). Le "gobbe" creano una sezione strutturale rigida, mentre gli spazi tra gli archi forniscono un'ampia superficie aperta per il passaggio di gas e liquidi. A differenza delle griglie a barre piatte, la geometria ad arco trasforma ogni nervatura in una trave portante.
Ogni arco agisce come un piccolo ponte: il profilo curvo converte il carico verticale del terreno in forza di compressione lungo l'arco, distribuendo uniformemente lo stress alla parete della torre anziché concentrarlo al centro. Questo è il motivo per cui una griglia a gobba di cammello può sopportare un carico notevolmente maggiore rispetto a una griglia piatta dello stesso spessore della piastra.
Figura 2: Dimensioni principali: altezza dell'arco (H), spessore della piastra (t) e rapporto dell'area aperta.
| Parametro | Intervallo tipico | Nota di progettazione |
|---|---|---|
| Area aperta | 90 – 95% | Riduce al minimo la caduta di pressione attraverso il piano di supporto. |
| Altezza dell'arco | 150 – 300 mm | Gli archi più alti sopportano un carico maggiore ma riducono l'altezza disponibile del letto. |
| Spessore della piastra | 3 – 6 mm | Determinata dal carico di letto calcolato (vedere Sezione 3). |
| Larghezza del modulo | 300 – 500 mm | Deve passare attraverso il passo d'uomo della colonna (in genere DN500 o superiore). |
| Diametro del foro | 10 – 25 mm | Bilanciare il drenaggio dei liquidi rispetto al riempimento di emergenza. |
| Diametro della torre applicabile. | DN300 – DN6000 | L'assemblaggio modulare copre colonne di piccole e grandissime dimensioni. |
La capacità portante dipende da tre variabili: spessore della piastra, altezza dell'arco e qualità del materiale. Il carico totale del letto comprende il peso del riempimento, la ritenzione di liquido e qualsiasi differenziale di pressione sul lato del processo.
Capacità di carico tipica in base allo spessore della lamiera (acciaio inox 316L, altezza dell'arco 200 mm):
Fattore di sicurezza di progetto: Specificare sempre un fattore di sicurezza minimo di 2,5 volte rispetto al carico operativo calcolato. Temperature superiori a 300 °C richiedono una riduzione della potenza: consultare i nostri ingegneri.

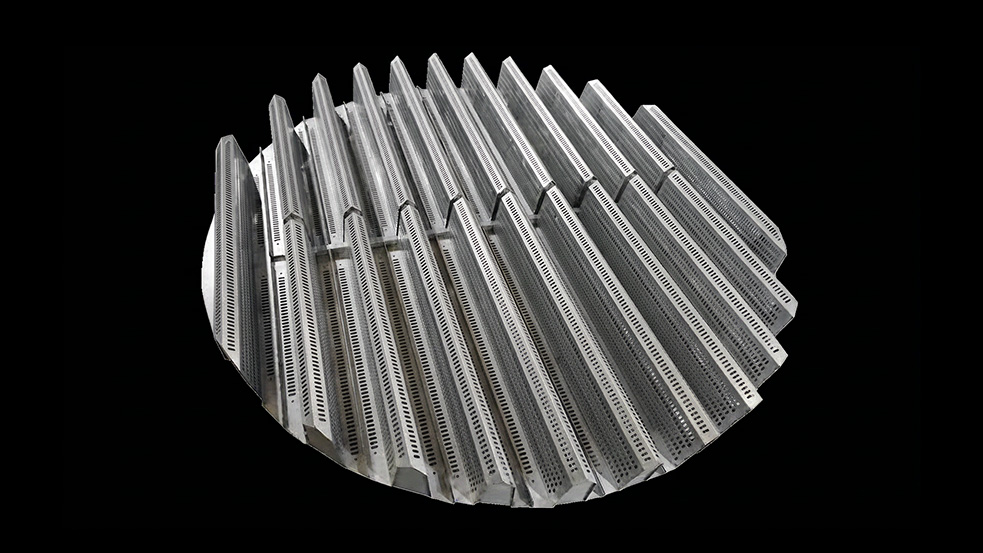

Figura 3: La griglia a gobba di cammello (a sinistra) offre oltre il 90% di area aperta rispetto al ~45% di una griglia a barre tradizionale (a destra).
| Fattore | Griglia a gobba di cammello | Griglia a barre |
| Area aperta | 90 – 95% | 40 – 50% |
| Caduta di pressione | Minimo (0,1–0,3 kPa tipici) | Da moderato ad alto |
| Ridistribuzione dei liquidi | Integrato (le valli ad arco raccolgono e rigocciolano) | Nessuno (richiede un collettore separato) |
| Capacità di carico | Alto (l'arco funge da trave) | Moderare |
| Rischio di sporcizia | Valli basse (autodrenanti) | Più alte (le superfici piane intrappolano i solidi) |
Fase 1: Calcola il carico del letto: Densità di riempimento × altezza del letto × area della torre + ritenzione di liquido (in genere 5-15% del volume di riempimento). Per un riempimento 500Y, si prevede una densità di riempimento di circa 7,2 kg/m² per mm di altezza del letto.
Fase 2 — Verificare l'accesso al boccaporto: La larghezza del modulo deve essere ≤ diametro interno del passo d'uomo meno 50 mm di spazio libero. Passo d'uomo standard DN500 → larghezza massima del modulo 450 mm.
Fase 3 — Verifica delle condizioni del processo: Temperature superiori a 300 °C richiedono una piastra più spessa o una lega di qualità superiore. Il funzionamento sottovuoto richiede un ingresso del gas liscio (il profilo a gobba riduce al minimo le perdite di ingresso).
Fase 4 — Corrispondenza con il livello di corrosione: Stessa lega della vostra guarnizione. Consultate la nostra guida 304 vs 316L per le soglie di cloruri.

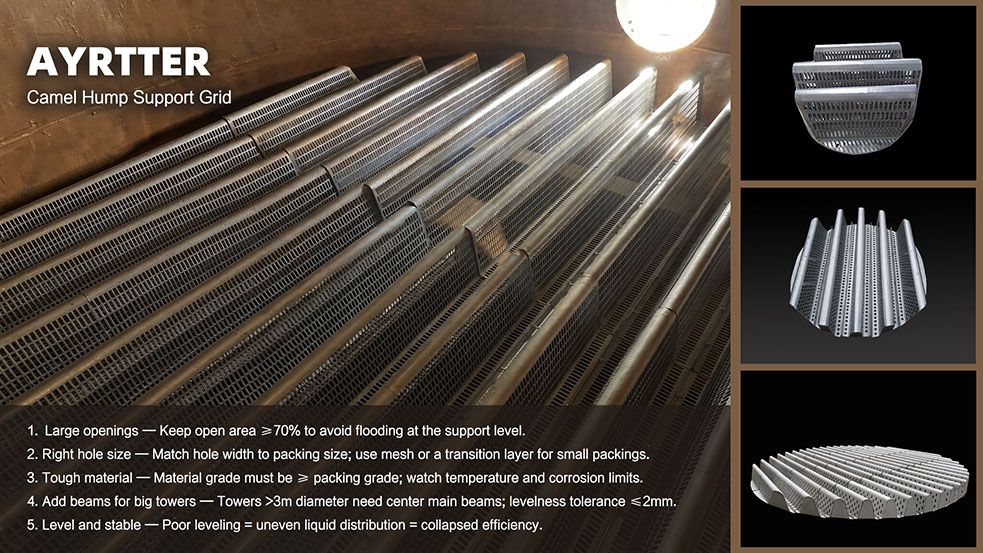

Figura 4: Installazione dei moduli della griglia a gobba di cammello attraverso un passo d'uomo DN500.
| Modalità di emergenza | Causa | Prevenzione |
| Deformazione permanente | Sovraccarico o scorrimento ad alta temperatura | Applicare un fattore di sicurezza pari a 2,5×; ridurre la potenza per T > 300 °C |
| Caduta dell'imballaggio | Diametro del foro troppo grande per la dimensione di imballaggio | Foro massimo = 60% della spaziatura delle ondulature dell'imballaggio |
| Bypass del gas | Spazi vuoti tra moduli e guscio | Saldare le strisce di tenuta perimetrale durante l'installazione |
| Perforazione da corrosione | Sostanze corrosive concentrate nelle valli | Specificare la stessa lega della guarnizione; garantire il drenaggio |
La griglia a gobba di cammello si trova sul fondo del letto di riempimento. Sopra di essa si trova il materiale di riempimento e, sopra ancora, il distributore di liquido. Le scanalature ad arco della griglia raccolgono naturalmente il liquido e fungono da rudimentale ridistributore, una funzione particolarmente utile se abbinata a un materiale di riempimento strutturato a piastre perforate, che aggiunge una ridistribuzione laterale attraverso le perforazioni. Per una panoramica completa sulla scelta del materiale di riempimento, consultare la nostra guida a 5 fattori.
Figura 5: Assemblaggio completo degli elementi interni della torre: griglia a gobba di cammello nella parte inferiore, riempimento strutturato al centro, distributore di liquido nella parte superiore.
D: Una griglia a gobba di cammello può sostituire un collettore di liquidi separato?
A: In molti casi, sì. Le valli ad arco raccolgono il liquido e lo fanno gocciolare sul letto sottostante, garantendo una ridistribuzione di base. Tuttavia, per colonne alte (> 6 m di altezza del letto) o per gravi problemi di distribuzione, è necessario un sistema dedicato. collettore e ridistributore di liquidi è ancora raccomandato ai livelli intermedi.
D: Come posso evitare che il materiale di imballaggio cada attraverso i fori della griglia?
A: Il diametro massimo del foro non deve superare il 60% della spaziatura delle ondulature dell'imballaggio. Per 250Y (spaziatura ~25 mm), i fori devono essere ≤ 15 mm. Per 500Y (spaziatura ~12 mm), i fori devono essere ≤ 7 mm. Possiamo fornire una rete di rivestimento se necessario.
D: Qual è la temperatura massima per le griglie a gobba di cammello in acciaio inox SS316L?
A: L'acciaio inossidabile SS316L mantiene la sua piena resistenza fino a circa 425 °C. Al di sopra di tale temperatura, la deformazione viscosa diventa significativa: per un utilizzo continuo al di sopra dei 450 °C, raccomandiamo l'acciaio Duplex o l'Inconel 625.
FXSINO fornisce griglie di supporto a gobba di cammello complete di calcoli meccanici, certificati di provenienza dei materiali (MTC secondo ASTM A240) e componenti interni della torre abbinati. Inviaci l'ID della tua torre, l'altezza del letto e le condizioni di processo: progetteremo la soluzione più adatta.
Contatta FXSINO: jackieqiu9202@gmail.com | +86 18507999558
