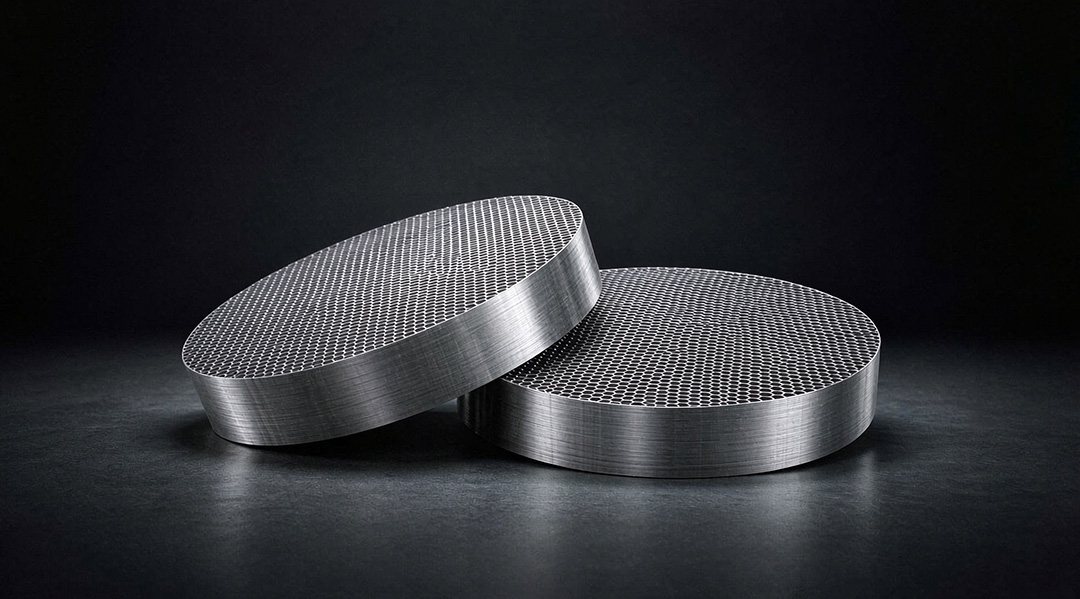

Figura 1: Dischi di riempimento in rete metallica ondulata (250Y e 500Y) — il riempimento strutturato ad altissima efficienza per la distillazione di precisione.
Descrizione tecnica: Conosciuto anche come riempimento in rete metallica ondulata (o tipo "ondulato" in alcuni mercati), il riempimento strutturato in rete metallica offre il valore HETP più basso di qualsiasi riempimento per torri, fino a 150 mm per stadio teorico. È la scelta predefinita per la distillazione di precisione, la separazione isotopica e il servizio sottovuoto termosensibile. Confronta con il nostro Imballaggio strutturato generale per la distillazione per alternative con piastra perforata.
imballaggio strutturato in rete metallica È costituito da fogli ondulati (di garza) tessuti con filo metallico sottile, assemblati in dischi cilindrici che si adattano al diametro della torre. Le ondulazioni sono disposte ad angoli alternati (tipicamente 45° per il tipo "Y", 30° per il tipo "X"), creando una rete altamente uniforme di canali di flusso triangolari.
A differenza del riempimento con piastre perforate (che utilizza lamiere metalliche stampate), la rete metallica utilizza garza tessuta, che fornisce una superficie 3 volte maggiore per unità di volume e un'eccezionale bagnabilità capillare. Ciò si traduce in valori HETP di 150-400 mm, rispetto a 400-600 mm per il riempimento strutturato a piastre. Il compromesso: minore capacità di allagamento (fattore F 1,5-2,5 Pa0,5) e costi più elevati.

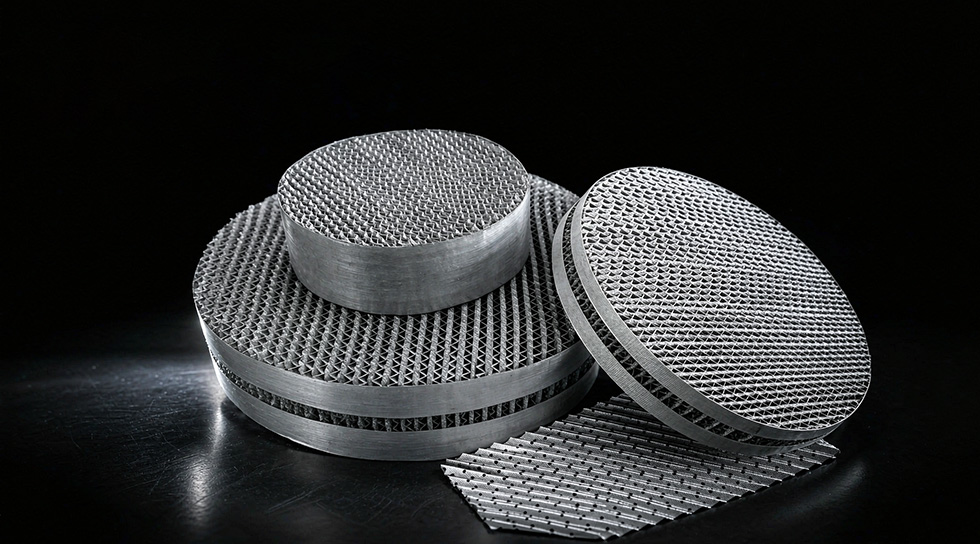

Figura 2: Rete metallica tessuta con ondulature a Y a 45°: la microstruttura che consente di ottenere HETP fino a 150 mm.
Tutti i dati riportati di seguito sono valori standard di settore per le reti metalliche in acciaio inox SS304/316L. FXSINO produce su misura per la vostra torre con altezze dei segmenti da 50 a 200 mm per disco:
| Modello | Superficie (m²/m³) | Frazione di vuoto (%) | HETP tipico (mm) | ΔP (kPa/stadio) | Fattore F (Pa0,5) |
|---|---|---|---|---|---|
| 250Y | 250 | 95,0 | 250–400 | 0,2–0,3 | 2,0–2,5 |
| 350Y | 350 | 93,0 | 180–280 | 0,15–0,25 | 1,8–2,3 |
| 500Y | 500 | 90,0 | 120–200 | 0,1–0,2 | 1,5–2,0 |
| 700Y | 700 | 85,0 | 80–150 | 0,08–0,15 | 1,2–1,8 |
Dati ricavati dalle schede tecniche standard del settore per imballaggi con struttura a rete metallica. HETP e ΔP variano in funzione del carico di liquido/vapore. Sostituire i valori con quelli misurati da FXSINO prima della pubblicazione.
Le reti metalliche di riempimento sono disponibili in una vasta gamma di metalli. La selezione segue la stessa logica di corrosione degli altri componenti interni della torre: vedi la nostra Guida al confronto tra imballaggi strutturati in acciaio inox 304 e 316L Per i dettagli sulle soglie:
| Materiale | Resistenza alla corrosione | Temperatura massima | Le migliori applicazioni | Costo relativo |
|---|---|---|---|---|
| SS304 | Buono (senza cloruro) | 450 °C | Composti organici, solventi, frazioni non corrosive | Linea di base |
| Acciaio inossidabile 316L | Eccellente (resistente al cloruro) | 450 °C | Farmaceutica, solventi clorurati, tagli acidi | +15–25% |
| Rame/Ottone | Buono (non ossidante) | 200 °C | Recupero solvente, servizio antistatico | +20–30% |
| Nichel / Monel | Eccellente (caustico, HF) | 500 °C | Distillazione caustica, fluorochimici | +100–150% |
| Hastelloy C-276 | Superiore (acido/cloruro forte) | 650 °C | HCl, Cl2servizio corrosivo severo | +200–300% |
Figura 3: Dischi in rete metallica SS304 (a sinistra) e SS316L (a destra): entrambi offrono la stessa efficienza; il 316L aggiunge la resistenza ai cloruri.
| Fattore | Rete metallica (Questa pagina) | Piastra perforata (pagina di distillazione) |
|---|---|---|
| HETP | 150–400 mm (eccellente) | 400–600 mm (buono) |
| Capacità di inondazione | Basso (F 1,5–2,5) | Alto (F 2,5–3,5) |
| Costo per m³ | Più alto (garza tessuta) | Inferiore (foglio stampato) |
| Ideale per | Separazione di precisione, vuoto, termosensibile | assorbimento ad alta produttività, distillazione generale |

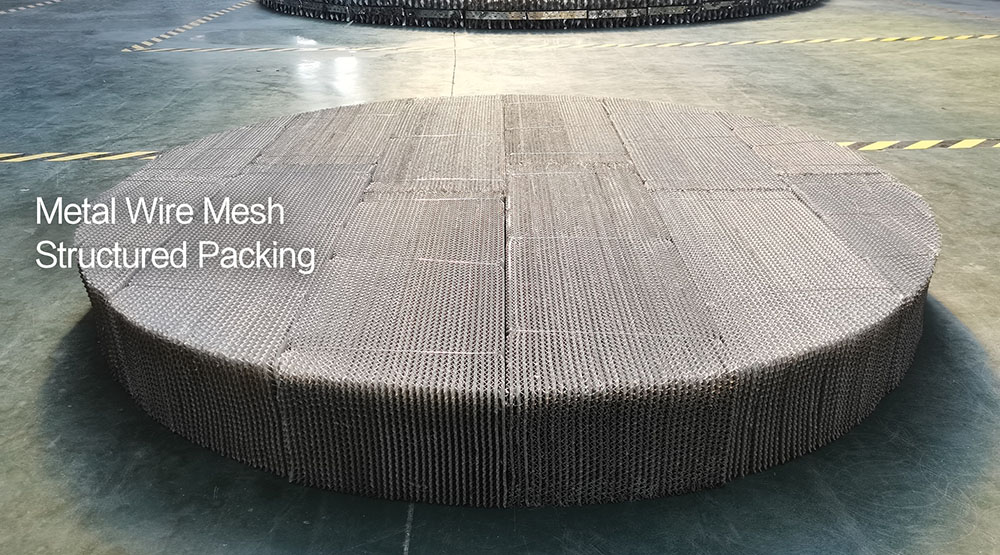

Figura 4: Dischi di rete metallica 500Y impilati in una colonna di distillazione sottovuoto con diametro interno di 0,8 m con collettore e ridistributore di liquidi tra le sezioni.
D: Qual è la differenza tra un imballaggio strutturato a rete metallica e uno a piastre perforate?
A: La rete metallica (garza) utilizza filamenti intrecciati e offre un HETP di soli 150 mm, ideale per applicazioni di precisione/sottovuoto. La piastra perforata utilizza fogli stampati, offre una capacità di allagamento doppia ma un HETP di 400-600 mm. Per la tabella comparativa completa, consultare la Sezione 4 sopra.
D: È possibile pulire in loco (CIP) la rete metallica di imballaggio?
R: Sì, ma con cautela. La garza fine intrappola le particelle più facilmente rispetto ai riempimenti a piastra. Utilizzare sfere di spruzzatura a bassa pressione (2-3 bar) e verificare la capacità di drenaggio. Per le incrostazioni polimeriche, è preferibile l'immersione chimica (NaOH o a base di solventi) alla pulizia meccanica.
D: Quali sono i tempi di consegna per le taglie personalizzate?
A: Le leghe standard 250Y/500Y in acciaio inox SS304/316L vengono spedite in 10-15 giorni. Le leghe personalizzate (Hastelloy, titanio) o gli angoli di ondulazione non standard (tipo X) richiedono 25-35 giorni. Quantità minima d'ordine: 0,5 m³. Contattateci indicando il diametro interno della torre, l'altezza del letto e le condizioni di processo.
Inviaci il diametro della torre, l'altezza del letto impaccato, la pressione di esercizio (specialmente se sottovuoto) e la composizione del fluido. Specificheremo il modello ottimale (250Y/350Y/500Y/700Y), consiglieremo il grado del materiale e forniremo l'attrezzatura adatta. griglie di supporto, distributori di liquidi, E limitatori di posti letto per un pacchetto completo di torri.
