Anello di riempimento cavo in plastica | Anello ondulato in plastica PP/PE per torri di raffreddamento e assorbimento

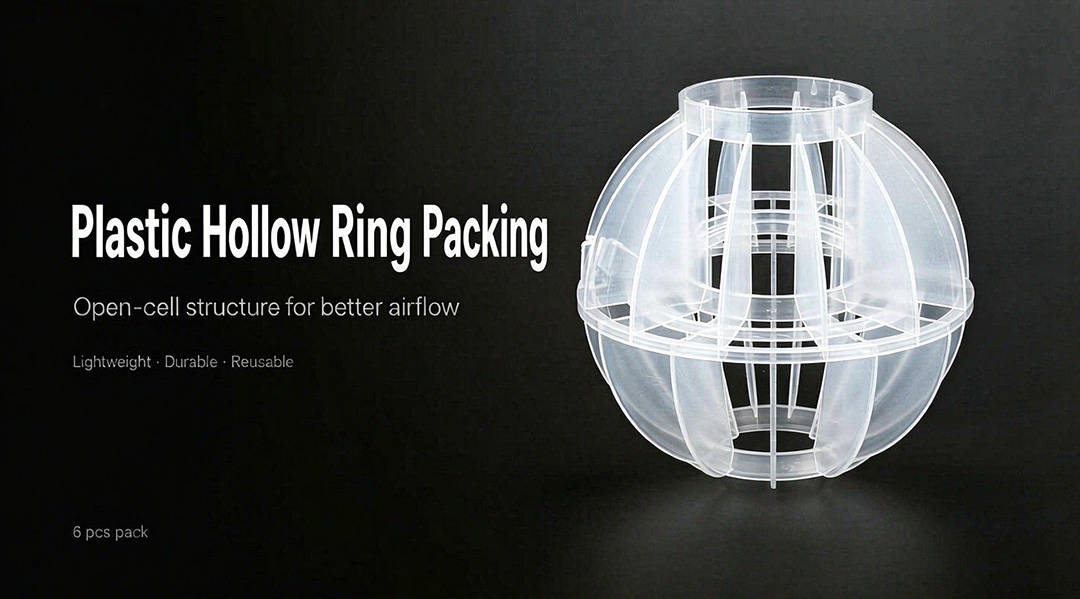

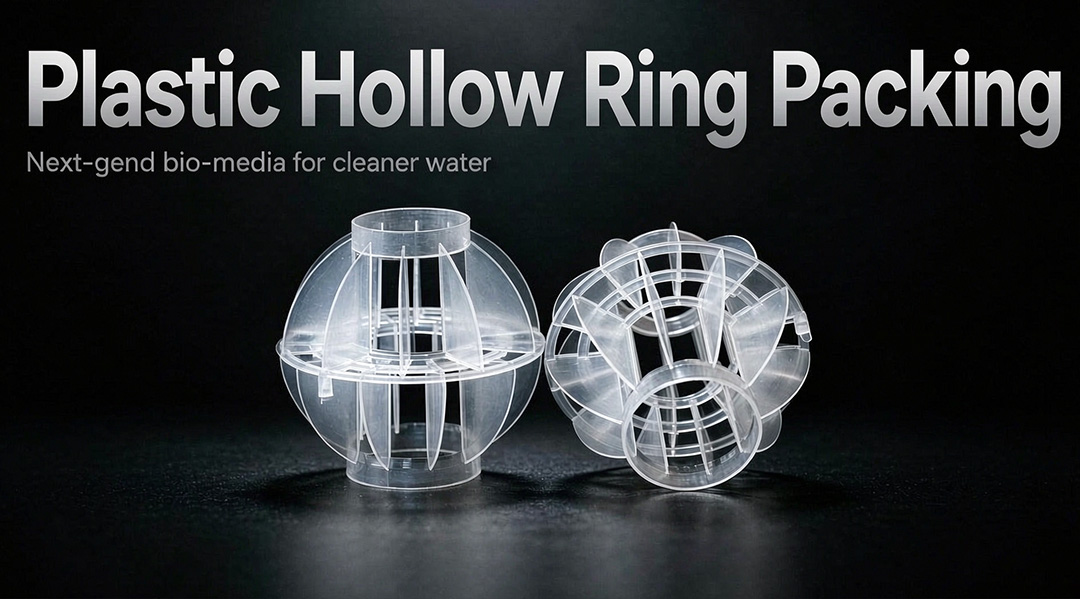

Descrizione tecnica: Il riempimento ad anello cavo in plastica (comunemente chiamato Ripple Ring) è un riempimento casuale economico con una parete esterna ondulata e un nucleo cavo. Il design ondulato aumenta la turbolenza superficiale senza sacrificare lo spazio vuoto, fornendo un trasferimento di massa migliore del 15-20% rispetto agli anelli Raschig standard con la metà della caduta di pressione delle selle solide. Realizzato in PP (polipropilene) o PE (polietilene), eccelle in torri di raffreddamento, scrubber e servizio di assorbimento generale.

• • Parete ondulata: Aumenta la superficie bagnata effettiva del 20-30% rispetto ad anelli lisci di pari dimensioni nominali.
• • Nucleo cavo: Mantiene una bassa resistenza al flusso di gas — caduta di pressione tipica < 80 Pa/m al carico di esercizio.
• • Leggero: Densità del PP = 0,91 g/cm³ — i letti di riempimento pesano il 60% in meno rispetto agli equivalenti in ceramica, riducendo il carico strutturale della torre.
• • Autoallineamento: Lo svuotamento casuale posiziona naturalmente gli anelli in modo da minimizzare l'annidamento (a differenza degli anelli di Raschig lisci che tendono ad impilarsi).

• • Torri di raffreddamento (a flusso incrociato e a controcorrente): Gli anelli ondulati in PE nero resistono ai raggi UV e sono adatti a temperature da ambiente a calde (fino a 80 °C). L'elevata porosità impedisce l'intasamento da solidi sospesi nei sistemi a circuito aperto. La profondità del letto filtrante è tipicamente di 1,2–2,0 m.
• • Assorbimento di gas (SO₂, HCl, NH₃, CO₂): Gli anelli ondulati in PP sono adatti al lavaggio con liquidi caldi e corrosivi. La superficie ondulata favorisce la diffusione del liquido in un film sottile, migliorando il trasferimento del soluto. Profondità del letto impaccato: 2-4 m a seconda dell'efficienza di rimozione desiderata.
• • Stripping / Desorbimento a vapore: Il polipropilene (PP) resiste a vapore saturo fino a 100 °C. Viene spesso utilizzato negli impianti di strippaggio delle acque reflue per la rimozione dei composti organici volatili (COV).
• • Reattori a biofilm: La superficie ondulata offre ulteriori punti di ancoraggio per la crescita microbica rispetto agli anelli lisci. Utilizzata nei filtri percolatori e nei sistemi ibridi MBBR.

• Metodo di smaltimento: Distribuire gli anelli uniformemente sulla sezione trasversale della torre. NON lasciarli cadere da altezze eccessive (> 3 m): utilizzare uno scivolo o una calza per evitare la rottura degli anelli in PE a parete sottile.
• Griglia di supporto: Utilizzare un griglia di supporto a gobba di cammello con area aperta ≥ 80%. La spaziatura delle barre deve essere ≤ 0,6 × dimensione nominale dell'anello (ad esempio, ≤ 15 mm per anelli da 25 mm).
• Limitatore di posti letto: Per il servizio sottovuoto o ad alta velocità del gas, installare un limitatore del piano di lavoro / piastra di fissaggio per prevenire la fluidificazione. Gli anelli in PP/PE leggeri sono particolarmente soggetti al sollevamento.
• Indennità di liquidazione: Gli anelli di plastica possono assestarsi del 2-5% dopo il primo utilizzo a causa dell'incastro e dello scorrimento viscoso. Aggiungere il 3% di volume in più alla carica iniziale.
• Distribuzione dei liquidi: Fondamentale per una bagnatura uniforme. Utilizzare un distributore di liquidi con ≥ 50 punti di gocciolamento per m² per diametri da 25 a 38 mm; ≥ 25 punti/m² per diametri superiori a 50 mm.

D: Anello a onda o anello a pag.? Quale dovrei scegliere?

A: Gli anelli Pall hanno finestre interne (alette) che creano una maggiore superficie di contatto interna, garantendo un trasferimento di massa leggermente migliore (HETP inferiore). Gli anelli ondulati non hanno finestre, quindi sono più semplici da stampare e costano meno, mentre la parete ondulata fornisce comunque una buona turbolenza. Scegliete gli anelli Pall per applicazioni di distillazione/servizi critici per l'efficienza; scegliete gli anelli ondulati per progetti di raffreddamento, assorbimento preliminare e progetti sensibili al costo.

D: Posso utilizzare anelli ondulati in PP in una torre di raffreddamento ad acqua calda (> 80 °C)?

A: Il grado PP resiste a temperature fino a 100 °C in modo continuo, quindi è adatto alla maggior parte delle applicazioni con acqua calda (l'acqua di ritorno delle torri di raffreddamento ha in genere temperature comprese tra 40 e 55 °C). Se la vostra torre presenta picchi intermittenti superiori a 100 °C, prendete in considerazione alternative con rivestimento in PVDF o PTFE: contattate FXSINO per opzioni ad alta temperatura.

D: Quanto pesa un metro cubo di riempimento ad anelli ondulati?

A: La densità apparente dipende dalle dimensioni e dal materiale. Per gli anelli ondulati in PP da 50 mm, si prevede una densità apparente di circa 55-65 kg/m³ (inclusa una densità apparente del 5% circa). Il PE è leggermente più pesante, con una densità apparente di circa 70-80 kg/m³. Questo valore è sufficientemente basso da non richiedere rinforzi strutturali nella maggior parte delle torri, a differenza dei riempimenti ceramici che superano i 700 kg/m³.

Richiedi un preventivo per la plastica Guarnizione ad anello cavo

FXSINO è un produttore di riempimenti e componenti interni per torri — anelli ondulati in plastica, Anelli di preghieraGriglie di supporto e distributori di liquidi. Dimensioni personalizzate, materiali PP/PE/PVDF, spedizione in tutto il mondo.

Comunicaci il diametro della tua torre, la profondità del letto, il fluido di servizio (acqua di raffreddamento, lavaggio acido, ecc.), la temperatura di esercizio e il materiale preferito (PP o PE). Ti consiglieremo la dimensione dell'anello corretta, calcoleremo il volume totale e ti forniremo un preventivo in giornata con i tempi di consegna. FXSINO fornisce soluzioni complete per torri a riempimento — da griglie di supporto E limitatori di posti letto A distributori di liquidi.
