Come scegliere il materiale di riempimento per la colonna di distillazione: 5 fattori

Casa Notizia

Come scegliere il materiale di riempimento per la colonna di distillazione: 5 fattori

Come scegliere il materiale di riempimento per la colonna di distillazione: 5 fattori
August 20, 2026

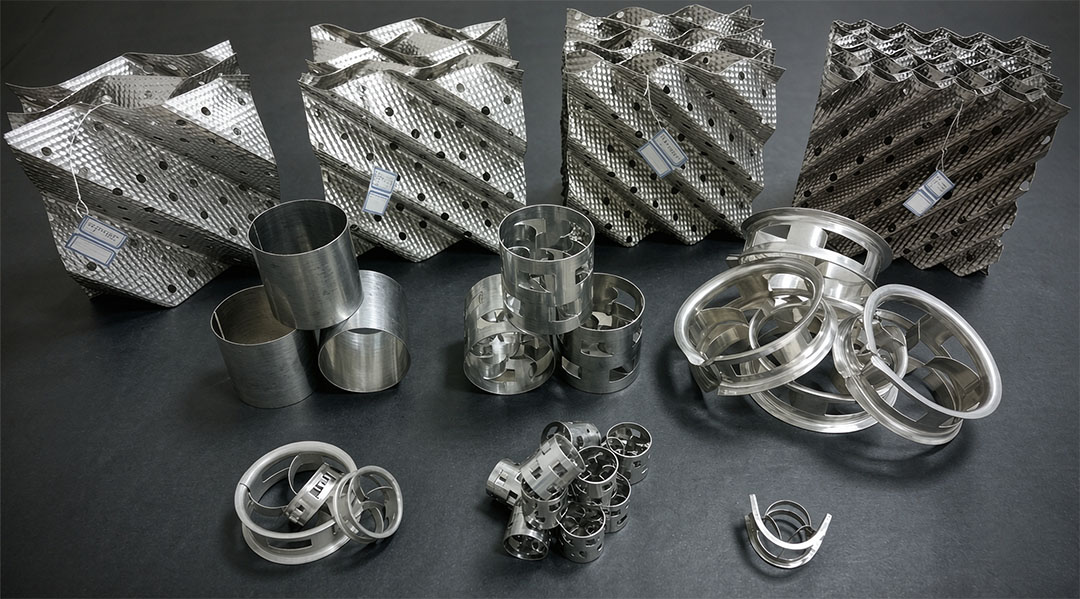

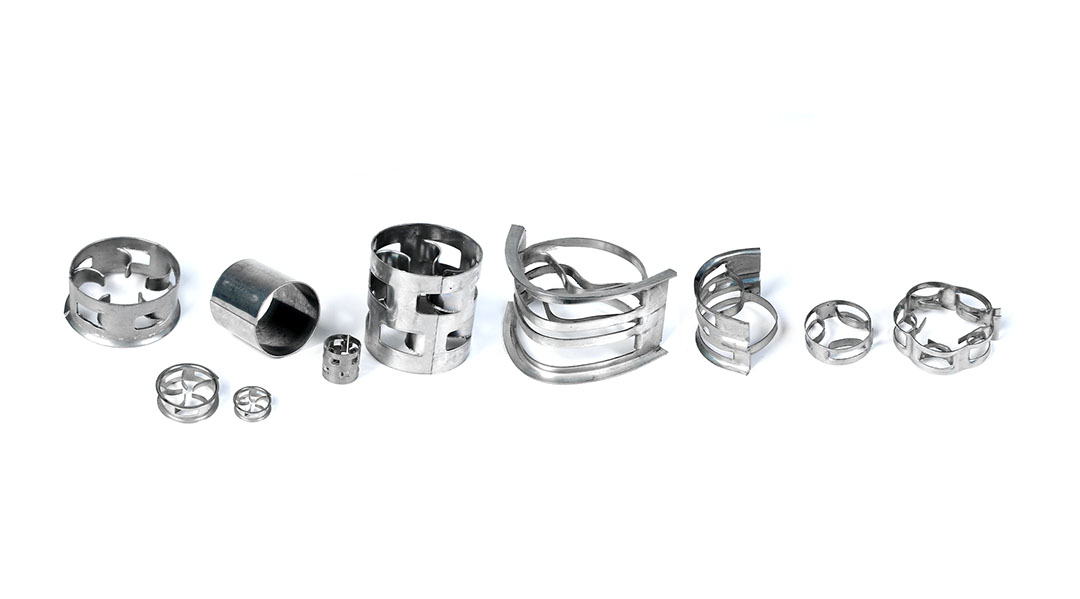

Various types of distillation column packing including structured and random packing

Figura 1: Panoramica dei tipi più comuni di riempimento delle colonne di distillazione, dagli anelli casuali ai fogli strutturati ad alta efficienza.

Come scegliere il materiale di riempimento per la colonna di distillazione: 5 fattori

Risposta rapida: Il corretto riempimento della colonna di distillazione dipende da 5 fattori: (1) Pressione di esercizio, (2) Rapporto liquido-gas, (3) Corrosione e materiale, (4) Potenziale di intasamento e (5) Compromesso tra capacità ed efficienza. Un errore in questi parametri può comportare una scarsa separazione, guasti prematuri o costose rilavorazioni.

La scelta del materiale di riempimento per una colonna di distillazione non è un semplice acquisto, bensì una decisione progettuale che incide direttamente sull'efficienza di separazione, sul consumo energetico e sui tempi di attività della colonna. Che si tratti di ammodernare una vecchia colonna o di progettarne una nuova, questa guida illustra i 5 fattori ingegneristici che determinano la scelta più appropriata.

Fattore 1: Pressione di esercizio

La pressione è il fattore più importante nella scelta delle guarnizioni, poiché determina la quantità di calo di pressione che il processo può tollerare.

Vacuum distillation column versus high-pressure absorption column application
  • Servizio di aspirazione (< 0,1 bar): La caduta di pressione deve essere ridotta al minimo. Sono ideali le guarnizioni strutturate in rete metallica (ad esempio, 500Y, 700Y) o le piastre perforate a bassa superficie specifica (250Y). L'angolo di ondulazione dovrebbe essere di 45° (tipo Y) per ridurre la resistenza al gas.
  • Pressione atmosferica (1 bar): Efficienza e capacità in perfetto equilibrio. Le guarnizioni in lamiera forata 250Y o 350Y sono adatte alla maggior parte delle applicazioni.
  • Alta pressione (> 5 bar): La capacità è il fattore determinante. Scegliete una corrugazione a 60° (tipo X) con una superficie specifica inferiore (125X o 250X) per massimizzare la produttività. Anche l'imballaggio casuale, come ad esempio gli anelli metallici Pall, può risultare conveniente.

Fattore 2: Rapporto liquido-gas (L/G)

Il rapporto L/G determina se è necessario un materiale di riempimento che eccella nella distribuzione del liquido o nell'area di interfaccia gas-liquido.

Regola generale: Un elevato rapporto L/G (assorbimento, lavaggio) richiede un'eccellente ridistribuzione del liquido: il riempimento con piastre perforate è la soluzione ideale. Un basso rapporto L/G (frazionamento, stripping) richiede la massima superficie: la soluzione è rappresentata da reti metalliche o da riempimenti strutturati ad alta superficie (500Y, 700Y).

Per approfondire come le perforazioni risolvono i problemi di distribuzione dei liquidi, consultate la nostra guida su "Imballaggi strutturati a piastre perforate: maggiore bagnabilità ed efficienza".

Fattore 3: Corrosione e selezione dei materiali

Il tuo imballaggio si deteriorerà prematuramente se il materiale non è in grado di resistere alle reazioni chimiche del processo. L'errore più comune? Sottovalutare i cloruri.

Corroded 304 stainless steel versus intact 316L structured packing in chloride service
Condizione del processoMateriale consigliatoPerché
Prodotti biologici puri, senza cloruriAcciaio inox 304LConveniente, buona resistenza generale alla corrosione
H2S, CO2, ammine con cloruriAcciaio inossidabile 316LIl 2-3% di molibdeno resiste alla corrosione per vaiolatura fino a 1000-2000 ppm di Cl-
Cloruri concentrati caldiTitanio Gr.2 / Gr.7Resistenza superiore alla corrosione per vaiolatura e interstiziale.
acido solforico concentratoLega 20 / Hastelloy C276Resiste ad acidi aggressivi ad alte temperature

Hai bisogno di aiuto per scegliere tra i due gradi più comuni? Consulta il nostro confronto dettagliato: Imballaggio strutturato 304 vs 316L: qual è quello giusto per te?

Fattore 4: Incrostazioni e contenuto di solidi

Se il materiale da trattare contiene solidi sospesi, polimeri o catrame, i riempimenti strutturati standard si intasano rapidamente. La soluzione è rappresentata da una piastra perforata con meccanismo autopulente.

Fouled unperforated packing versus clean perforated plate packing after dirty service
  • Servizio di pulizia: Qualsiasi tipo di imballaggio strutturato va bene. La rete metallica offre la massima efficienza.
  • Incrostazioni leggere (tracce di solidi, carbonizzazione): Piastra perforata con fori di 4-5 mm. I fori favoriscono lo scambio di liquido tra i canali, impedendo la formazione di zone stagnanti dove si depositano residui.
  • Incrostazioni pesanti: Valuta la possibilità di riempire lo spazio con un vassoio o in modo casuale, lasciando un ampio volume libero. Prevedi lavaggi frequenti.

Fattore 5: Compromesso tra capacità ed efficienza

Questo è il classico compromesso ingegneristico. Non si possono massimizzare entrambe le cose contemporaneamente.

Decision tree chart showing capacity versus efficiency trade-off in structured packing selection
PrioritàArea specifica (m²/m³)OndulazioneEsempio di modello
Massima efficienza500 - 75045° (tipo Y)Imballaggio strutturato 500Y
Equilibrato250 - 35045° o 60°Imballaggio strutturato in metallo 250Y
Capacità massima125 - 25060° (tipo X)125X / 250X

Matrice decisionale per la selezione dei lumini

Utilizzate questa matrice come punto di partenza. Per una progettazione dettagliata, consultate sempre il vostro fornitore di imballaggi.

Passaggio 1: Qual è la pressione di esercizio? → Se si tratta di vuoto, passare al modello 250Y/500Y (tipo Y). Se si tratta di alta pressione, passare al modello 125X/250X.

Passaggio 2: Qual è il tuo rapporto L/G? → L/G elevato: piastra perforata. L/G basso: rete metallica o struttura ad alta superficie.

Passo 3: Quali agenti corrosivi sono presenti? → Corrispondenza con il materiale (304L, 316L, Duplex, Ti).

Passo 4: L'incrostazione è un problema? → Sì: Piastra forata. No: Qualsiasi tipo.

Passo 5: Priorità alla capacità o all'efficienza? → Scegliere l'area specifica e l'angolo di ondulazione di conseguenza.

Domande frequenti

D: Posso utilizzare un imballaggio casuale invece di un imballaggio strutturato?

A: Sì, per separazioni meno esigenti. Il riempimento casuale (ad esempio, anelli Pall in metallo) costa meno e gestisce bene l'incrostazione, ma offre un'efficienza inferiore per metro di altezza. Il riempimento strutturato è la scelta ideale quando è necessario il massimo numero di stadi teorici in un'altezza limitata della torre.

D: Quanto dura un imballaggio strutturato?

A: In condizioni di servizio pulite e con una corretta selezione dei materiali, la durata tipica è di 10-15 anni. In condizioni di servizio corrosive o soggette a incrostazioni, si prevedono 3-7 anni prima che l'efficienza scenda al di sotto dei limiti accettabili.

D: Qual è il requisito minimo di distribuzione dei liquidi?

A: Per il riempimento strutturato, una buona regola è un punto di gocciolamento del liquido ogni 50-100 cm² di sezione trasversale della colonna. Una distribuzione non ottimale spreca il potenziale di efficienza del riempimento, indipendentemente dal tipo scelto.

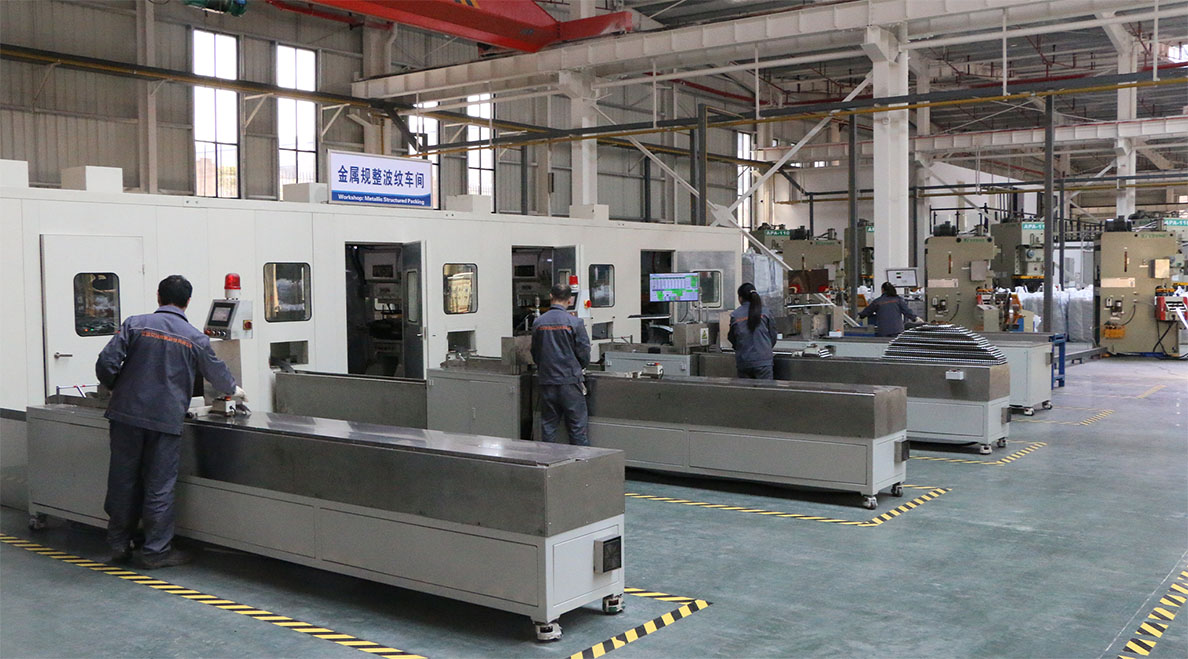

FXSINO manufacturing facility for metal structured packing production

Hai bisogno di un consiglio per un imballaggio personalizzato?

Inviaci i parametri del tuo processo: pressione, temperatura, rapporto L/G, composizione del fluido e diametro della colonna. I nostri ingegneri specificheranno il tipo di riempimento, il materiale e la geometria ottimali per la tua colonna.

Contatta FXSINO: jackieqiu9202@gmail.com | +86 18507999558
