Figura 1: Distributore a vasca (a sinistra), distributore a braccio tubolare (al centro) e distributore a ugello di spruzzatura (a destra).
Avviso di design: Scegliere il distributore di liquido giusto per la vostra colonna a riempimento non significa solo garantire un'irrigazione uniforme, ma anche proteggere il vostro investimento nel riempimento. I dati del settore dimostrano che oltre il 70% dei guasti alle colonne a riempimento è riconducibile a una distribuzione errata, non al riempimento stesso. Scegliendo il distributore giusto, la vostra colonna raggiungerà la sua efficienza nominale fin dal primo giorno.
La relazione tra la qualità del distributore e le prestazioni del riempimento è esponenziale. Un distributore ben progettato con un'uniformità del 95% consente al riempimento di raggiungere l'HETP (altezza equivalente a una piastra teorica) dichiarato. Un distributore scadente con un'uniformità del 60% può raddoppiare l'HETP, sprecando di fatto metà dell'altezza della torre.

Figura 2: Distributore di liquido posizionato sopra il letto di riempimento strutturato all'interno di una colonna di distillazione.
La formula di impatto HETP:HETPorso = HETPimballaggio ÷ Efficienza_distributiva
Esempio: un riempimento 500Y con una portata di 0,35 m HETP avrà prestazioni a 0,70 m Se il tuo distributore offre solo un'uniformità del 50%, significa che hai pagato per prestazioni pari a 500Y ma hai ottenuto risultati pari a 250Y.

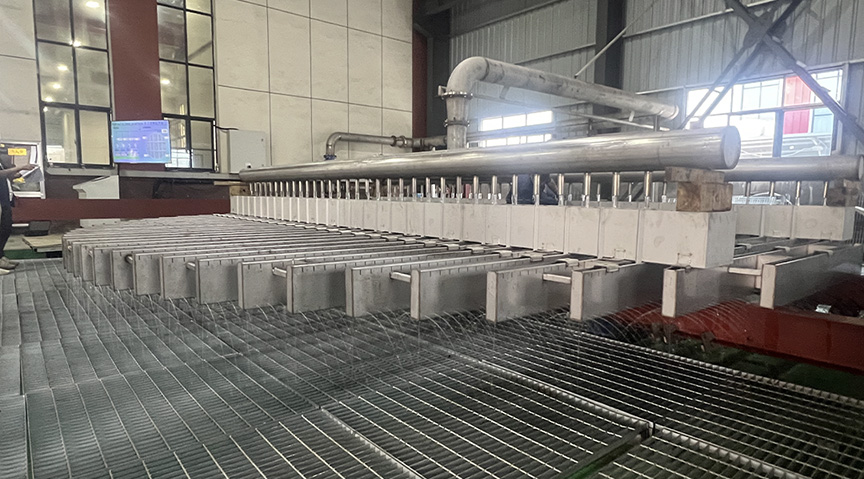

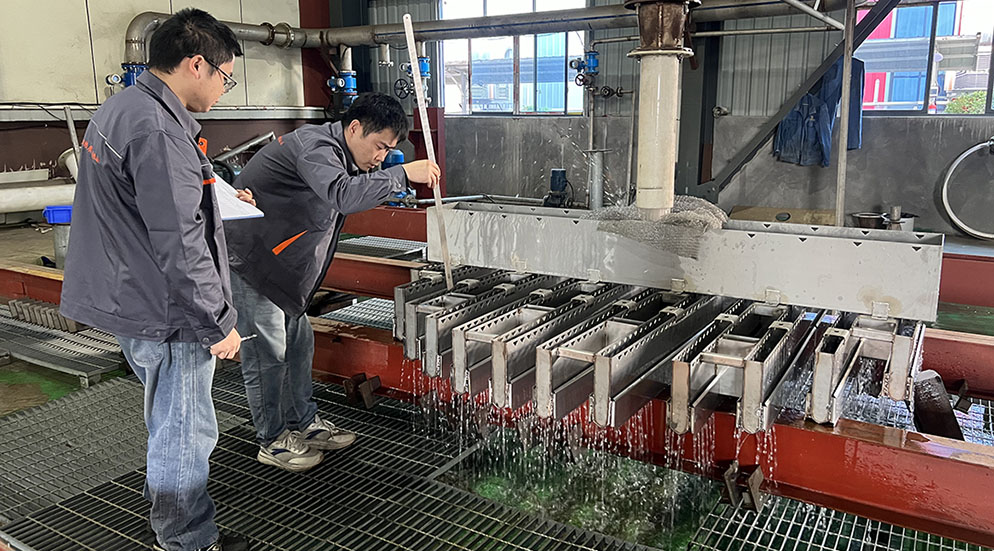

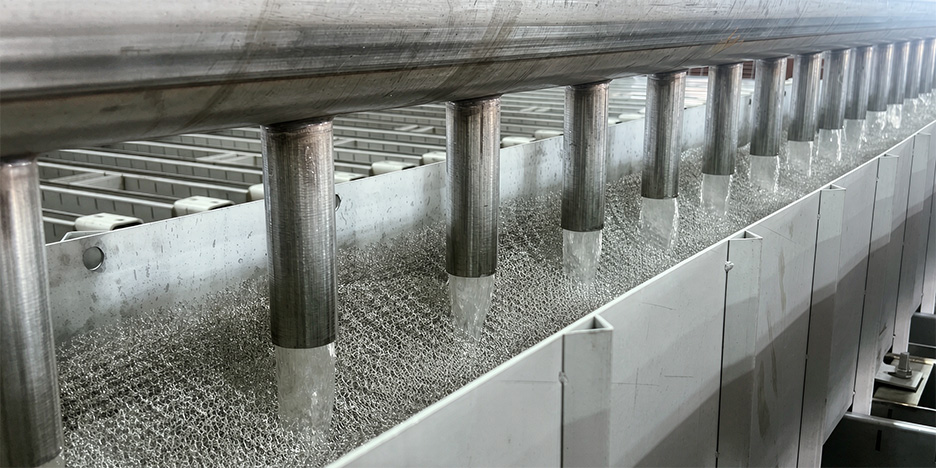

Il punto di riferimento per le colonne di grande diametro. Il liquido entra da un tubo di alimentazione centrale, scorre in una canalina primaria, quindi trabocca in canaline secondarie con tacche a V o fori che gocciolano sul materiale di riempimento sottostante.
Un collettore centrale con bracci radiali, ciascuno forato con orifizi di dimensioni precise. Il liquido viene spinto attraverso i fori per gravità o mediante una leggera pressione.

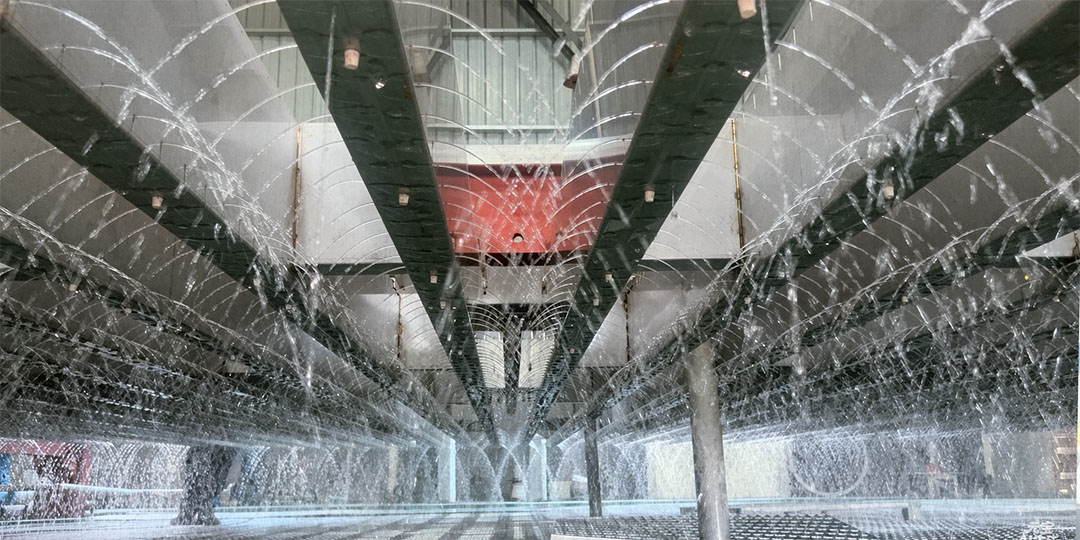

Il liquido pressurizzato viene spruzzato attraverso degli ugelli per ricoprire la superficie di riempimento. È una soluzione comune nelle piccole colonne e negli scrubber.
| Tipo | Diametro della torre | Carico liquido | Uniformità | Antivegetativa |
|---|---|---|---|---|
| Padella (vasca) | 1,5 - 13 m | Alto | ★★★★★ | Eccellente |
| Braccio tubolare | 0,5 - 3 m | Mezzo | ★★★★☆ | Moderare |
| Ugello spruzzatore | 0,1 - 0,8 m | Basso-Medio | ★★★☆☆ | Bene |

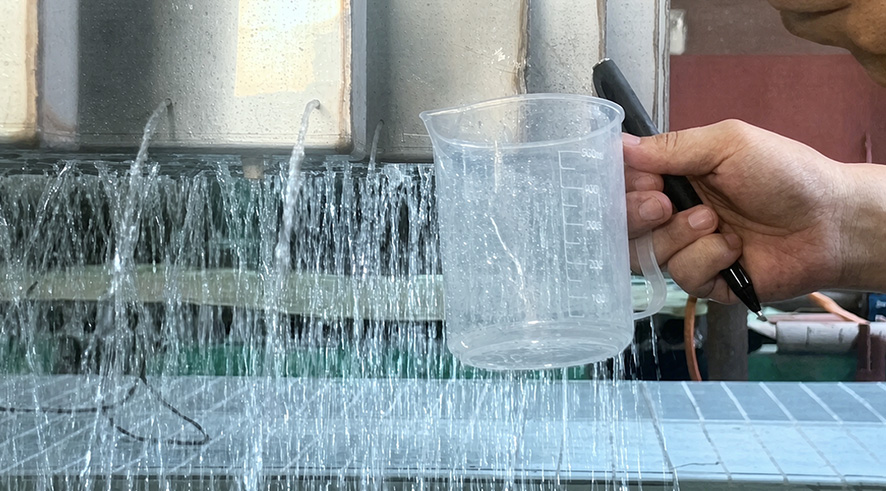

Figura 3: Test con tracciante colorante: distribuzione uniforme (a sinistra) rispetto a canalizzazione accentuata dovuta a un distributore progettato in modo inadeguato (a destra).
Fase 1 — Diametro della torre: < 0,8 m → Spruzzatore. 0,5-3 m → Braccio tubolare. > 1,5 m → Vasca.
Fase 2 — Intervallo di carico del liquido: Calcolare il rapporto L/G minimo e massimo. La vasca gestisce il rapporto di rotazione più ampio (10:1). Gli ugelli a spruzzo necessitano di bande strette (2:1).
Fase 3 — Pressione di esercizio: Servizio di aspirazione? Evitate gli ugelli a spruzzo (l'aspirazione annulla l'aspirazione). Usate un braccio tubolare o una vaschetta.
Fase 4 — Potenziale di incrostazione: Sono presenti solidi? Utilizzare una bacinella con ampie tacche a V o ugelli a spruzzo. Evitare piccoli orifizi sui bracci dei tubi.
Fase 5 — Attenzione alle esigenze specifiche di chi indossa il bagaglio: L'impaccamento strutturato ad alta efficienza (500Y, 700Y) richiede un'uniformità ≥95%. L'impaccamento casuale tollera un'uniformità dell'80-85%.

Quanto migliore è l'imballaggio, tanto più sensibile è alla qualità della distribuzione. Un imballaggio da 250 Y con una distribuzione non uniforme del 20% potrebbe perdere il 15% della sua efficienza. Un imballaggio da 500 Y con la stessa distribuzione non uniforme può perdere 40% o piùEcco perché consigliamo sempre di abbinare il riempimento strutturato 500Y a un distributore di precisione. Per una panoramica completa, consultate la nostra guida alla selezione del riempimento basata su 5 fattori.
| Modalità di emergenza | Causa | Prevenzione |
| Intasamento | Solidi, coke o sale (NaCl, CaCO3deposizione | Orifizi sovradimensionati; specificare un design autodrenante; installare filtri |
| Inclinazione / Fuori livello | Installazione impropria o spostamento dell'anello di supporto | Utilizzare una livella a bolla durante l'installazione; saldare l'anello di supporto con planarità certificata. |
| Lampeggiante | La caduta di pressione attraverso il tubo di alimentazione provoca una vaporizzazione parziale | Aumentare il diametro del tubo di alimentazione; ridurre la velocità di ingresso al di sotto di 1,5 m/s |
| Pianto | Funzionamento al di sotto del carico minimo di liquido | Specificare un raggio di curvatura più ampio; utilizzare una tacca a V invece di fori praticati |
Le stesse norme anticorrosione che si applicano alle guarnizioni valgono anche per i distributori, con una sfida in più: pozze di liquido stagnanteI fondi a avvallamento e le zone morte possono concentrare gli agenti corrosivi, accelerando l'attacco. Per un confronto completo dei materiali, consultare la nostra guida sul riempimento strutturato in acciaio inox 304 e 316L.

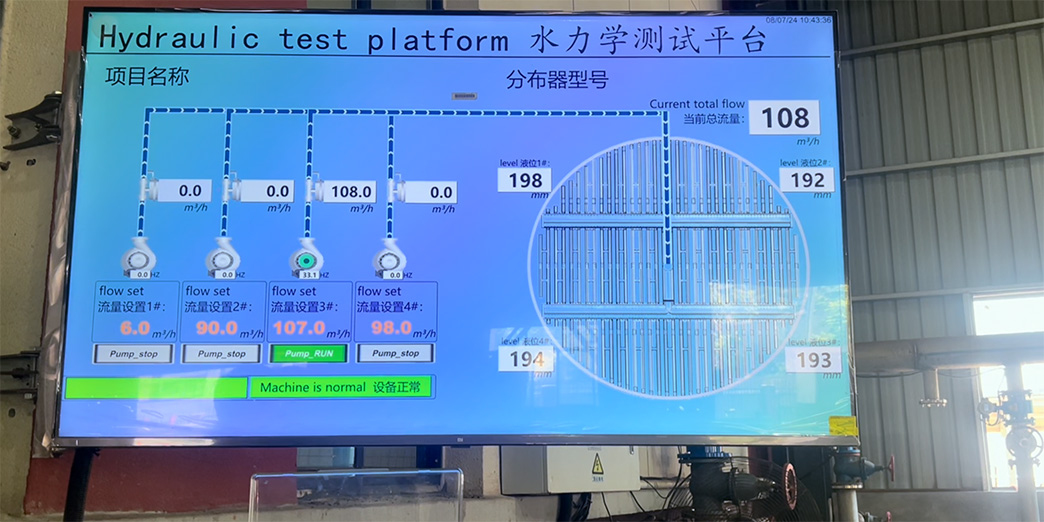

Figura 4: Installazione di un distributore a coppa attraverso un passo d'uomo: un corretto livellamento è fondamentale.

Scegliendo le piastre forate come riempimento strutturato per la loro capacità di auto-ridistribuzione, si ottiene un margine di sicurezza intrinseco. Le perforazioni consentono al liquido di migrare lateralmente tra i canali, compensando parzialmente le piccole irregolarità del distributore. Questo rende le piastre forate la scelta ideale per gli interventi di ammodernamento in cui il distributore esistente non può essere sostituito.
D: Con quale frequenza deve essere ispezionato un distributore di liquidi?
A: Ad ogni fermo impianto. Anche una perdita del 10% nell'uniformità di distribuzione può ridurre l'efficienza della colonna del 20-30%. L'ispezione visiva tramite endoscopio o boccaporto richiede pochi minuti e previene mesi di funzionamento non ottimale.
D: Posso riutilizzare un vecchio distributore con una nuova guarnizione?
A: Solo se è stato originariamente progettato per il tipo di riempimento che stai installando. Un distributore costruito per 250Y non sarà performante con 500Y perché la densità dei punti di gocciolamento è troppo bassa. Verifica sempre il numero di punti di gocciolamento per m².
D: Qual è la densità ideale del punto di gocciolamento?
A: Per un riempimento strutturato, si consiglia un punto di gocciolamento ogni 50-100 cm² di sezione trasversale della torre. Un riempimento casuale può tollerarne uno ogni 100-200 cm².
FXSINO Forniamo distributori di liquido, griglie di supporto, limitatori di letto e riempimenti strutturati, tutti progettati su misura per la vostra specifica colonna. Inviateci i disegni della vostra torre o i dati di processo e vi forniremo una soluzione interna completa.
