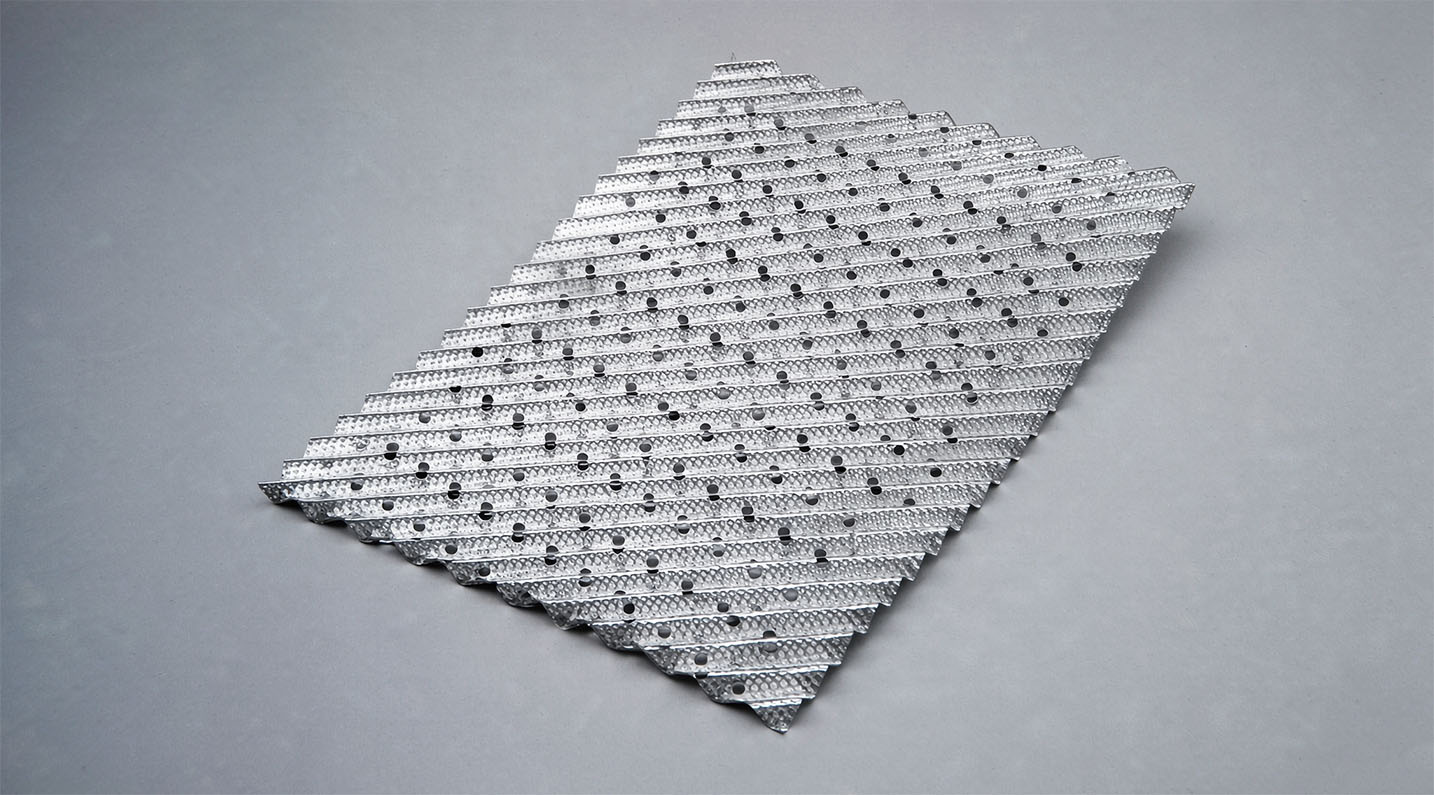

Figura 1: Primo piano di un imballaggio strutturato a piastre perforate che mostra la corrugazione e il modello di perforazione uniforme.

Imballaggio strutturato con piastre perforate: migliora la bagnabilità e l'efficienza.

In sintesi: Il riempimento strutturato con piastre perforate utilizza fori di precisione (in genere di 4-5 mm di diametro) su lamiere metalliche ondulate per forzare il rinnovamento del film liquido, eliminare le zone asciutte e creare zone di ricircolo turbolento, garantendo tassi di trasferimento di massa superiori fino al 20-30% rispetto alle superfici non perforate nella stessa colonna.

Quando gli ingegneri di processo specificano imballaggio strutturato, la caratteristica più fraintesa in assoluto è la perforazioneLa maggior parte degli acquirenti sa di aver bisogno di "250Y" o "500Y", ma pochi capiscono Perché I fori contano. Questo articolo analizza la fisica, la geometria e i vantaggi concreti della scelta di una piastra perforata rispetto a una piastra non perforata o a una rete metallica.

1. Che cos'è un imballaggio strutturato a piastre perforate?

Il riempimento strutturato a piastre perforate è realizzato con sottili lamiere metalliche (di solito di spessore compreso tra 0,1 e 0,2 mm) che vengono prima forate con una serie regolare di fori e poi ondulate con un angolo fisso (tipicamente 45° o 60°). Le lamiere adiacenti vengono sovrapposte con direzioni di ondulazione invertite per formare canali di flusso aperti e inclinati.

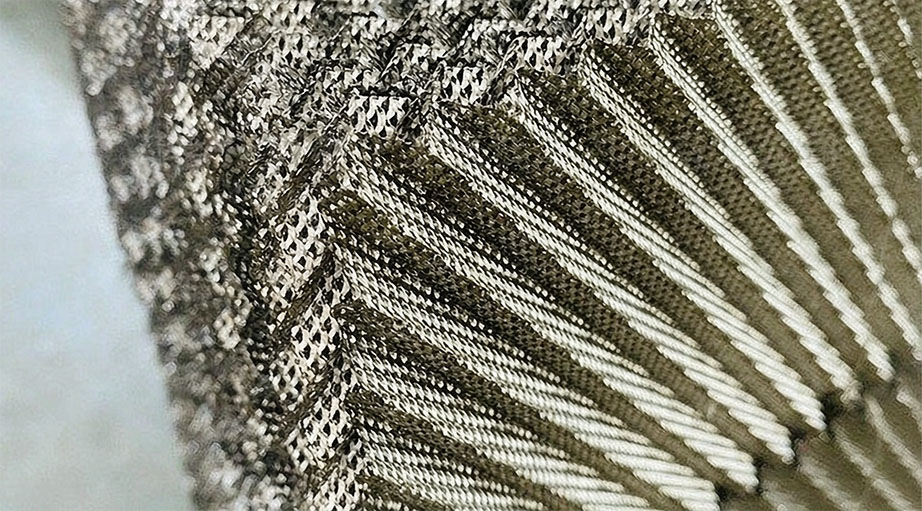

Cutaway diagram of perforated corrugated plates showing reversed corrugation angles and flow channels

Ogni foro misura in genere 4-5 mm di diametroLa combinazione di perforazioni e ondulature crea tre effetti simultanei:

  • Ridistribuzione forzata dei liquidi — il liquido passa attraverso i fori nei canali adiacenti, eliminando il flusso a parete e la distribuzione non uniforme.
  • Rinnovo continuo della pellicola — la pellicola liquida si rompe e si riforma ad ogni perforazione, distruggendo gli strati limite stagnanti.
  • Rugosità superficiale accentuata — le microstrutture attorno a ciascun foro aumentano il tempo di ritenzione e l'area interfacciale.

Le specifiche comuni includono 125Y, 250Y, 350Y, 450Y, 500Y e 700Y, con materiali che vanno dall'acciaio inossidabile SS304L e SS316L agli acciai inossidabili duplex e al titanio (grado 2 / grado 7).

2. Come la perforazione migliora la bagnabilità

La bagnabilità è determinata dall'angolo di contatto: un angolo di contatto basso (≤90°) significa che il liquido si diffonde uniformemente; un angolo elevato (>90°) crea zone asciutte che ostacolano il trasferimento di massa. Su una piastra metallica liscia e non perforata, il liquido tende a incanalarsi lungo le scanalature, lasciando asciutte le creste.

L'effetto perforazione: Quando un liquido incontra un foro, le forze capillari lo trascinano attraverso, creando una "cortina liquida" (chiamata anche "doppio film") sulla superficie inferiore. Questa cortina aumenta notevolmente l'area interfacciale attiva e innesca intense onde capillari sulla superficie libera.

High-speed photography of liquid curtain forming through perforation versus dry spots on unperforated plate

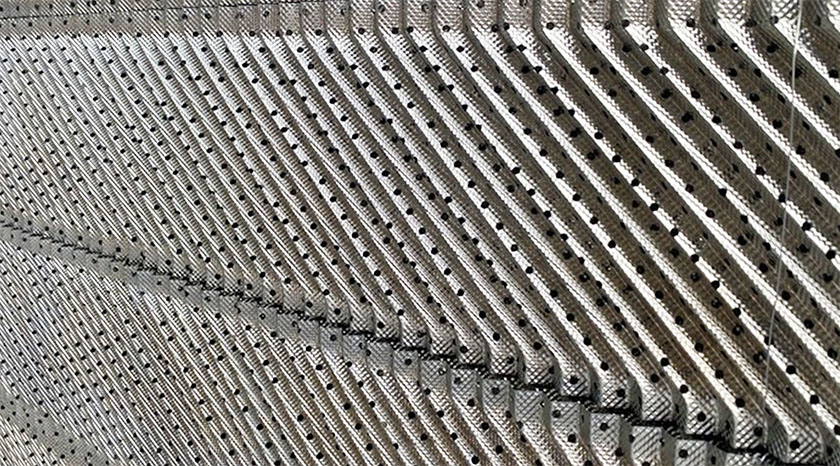

Figura 2: Formazione di una cortina liquida attraverso le perforazioni (a destra) rispetto alla canalizzazione su una piastra non perforata (a sinistra).

La ricerca del centro R&S di Air Liquide, utilizzando la visualizzazione del flusso ottico PTV 2D-2C, ha confermato che le piastre perforate generano vortici a ferro di cavallo attorno a ciascun foro prima della formazione della cortina, seguiti da vortici di Dean e ricircolo a coppie renali dopo che la cortina si è stabilitaQuesti vortici caotici a numeri di Reynolds più elevati producono:

  • Vortici turbolenti intensi che accelerano il trasporto delle specie all'interfaccia gas-liquido.
  • Punti di stagnazione con bassa velocità locale del film, prolungando il tempo di contatto gas-liquido.
  • Velocità del film negative rilevato localmente all'interno della cortina d'aria: prova di un vero e proprio ricircolo, non solo di un flusso discendente.

3. Il ritorno in termini di efficienza: i numeri che contano

Secondo recenti studi sulla modifica della superficie di impacchettamento strutturato, l'ottimizzazione della bagnabilità può migliorare i tassi di trasferimento di massa mediante 20-30% riducendo al contempo il consumo energetico. Il guadagno in termini di efficienza deriva da tre miglioramenti misurabili:

Metrica delle prestazioniPiastra non perforataPiastra perforata
Uniformità di distribuzione del liquidoModerato (canalizzazione)Eccellente (omogeneo)
Incidenza di macchie seccheElevato a basso rapporto L/GMinimo, anche con densità di nebulizzazione di 0,2 m³/(m²·h)
Aumento dell'efficienza del trasferimento di massaLinea di base+20-30%
Resistenza allo sporcoBassoForte (effetto autopulente)

Il confezionamento con piastre perforate funziona in modo affidabile a densità di irrorazione da 0,2 a 200 m³/(m²·h) e pressioni che vanno dal vuoto all'alta pressione, rendendolo il vero imballaggio strutturato "universale" per l'industria chimica, petrolchimica, la raffinazione del petrolio e la lavorazione del gas naturale.

4. Selezione della geometria: adattamento delle dimensioni del foro e dell'angolo di ondulazione al processo

4.1 Rapporto tra diametro di perforazione e area aperta

usi standard fori di 4-5 mm di diametroIl rapporto tra le aree aperte (area totale dei fori ÷ area della piastra) deve essere bilanciato:

  • Troppo basso (<5%): Limita il flusso laterale, aumenta la caduta di pressione, riduce la frequenza di rinnovo della pellicola.
  • Zona ottimale: Spazio sufficiente per consentire un frequente scambio di liquidi tra i canali senza sacrificare la superficie specifica.
  • Troppo elevato (>15%): Riduce l'area effettiva di trasferimento di massa; il riempimento inizia ad assomigliare a un vassoio a griglia piuttosto che a un riempimento strutturato.

4.2 Angolo di ondulazione: 45° vs 60°

L'angolo di ondulazione controlla direttamente il compromesso tra efficienza e capacità:

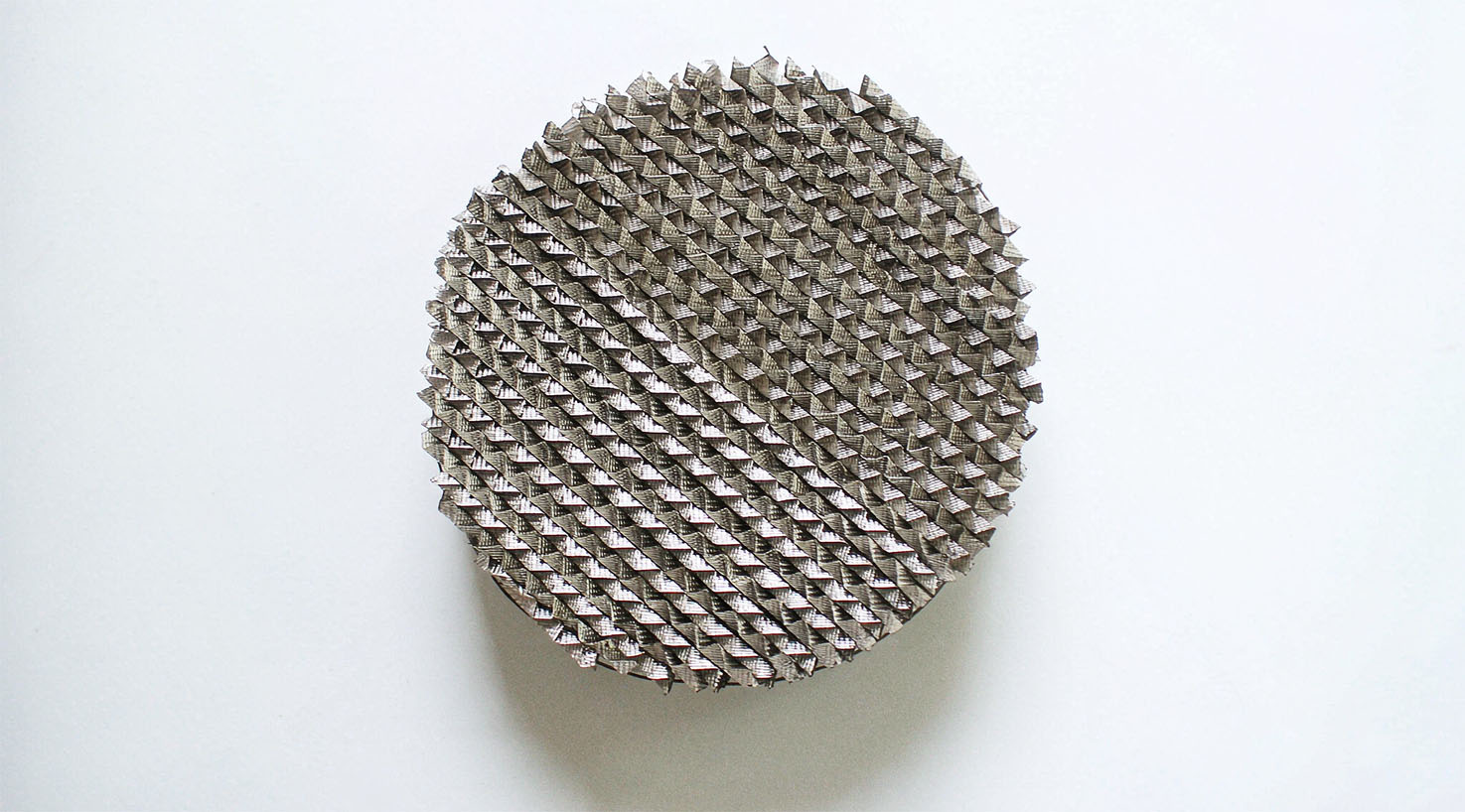

Comparison of 45-degree and 60-degree corrugation angles on perforated plate structured packing
  • 45° (tipo Y): Maggiore efficienza, minore capacità. Ideale per la distillazione sottovuoto, dove la caduta di pressione è il fattore limitante (ad esempio, 250Y, 500Y).
  • 60° (tipo X): Maggiore capacità, efficienza leggermente inferiore. Preferibile per colonne di assorbimento atmosferiche o pressurizzate con elevati carichi di gas (ad es. 250X, 500X).

5. Piastra perforata contro rete metallica: quando scegliere l'una o l'altra

Entrambi sono "strutturati", ma servono a scopi diversi:

DimensionePiastra perforataRete metallica
Ideale perElevato assorbimento L/G, servizi sporchiDistillazione a bassissima caduta di pressione e alta purezza
Area specifica tipica125-700 m²/m³Fino a 750 m²/m³
CostoModerarePiù alto (intreccio complesso)
AntivegetativaForteDebole

Regola generale: se il tuo processo coinvolge H2S, CO2Per distillazioni con soluzioni amminiche ad alto carico liquido, la piastra perforata è la soluzione ideale. Per la distillazione sotto vuoto di prodotti chimici fini termosensibili, dove ogni Pascal di caduta di pressione conta, la rete metallica è la scelta migliore. Hai bisogno di aiuto nella scelta? Consulta la nostra guida alla rete 500Y per la distillazione ad alta efficienza.

6. Applicazioni tipiche

Il confezionamento con struttura a piastre perforate è predominante nei seguenti servizi:

  • Essiccazione e dolcificazione del gas naturale — Elevata resistenza allo sporco ostinato, gestisce carichi di liquidi variabili.
  • Distillazione atmosferica/sottovuoto del petrolio greggio — bassa caduta di pressione, elevata capacità.
  • Recupero del solvente e separazione dell'aria — La distribuzione uniforme previene la formazione di canali.
  • Rettifica farmaceutica — Facile da pulire, conforme agli standard ASME e API.
  • CO2 cattura con ammine — le perforazioni impediscono il surriscaldamento localizzato e il degrado.

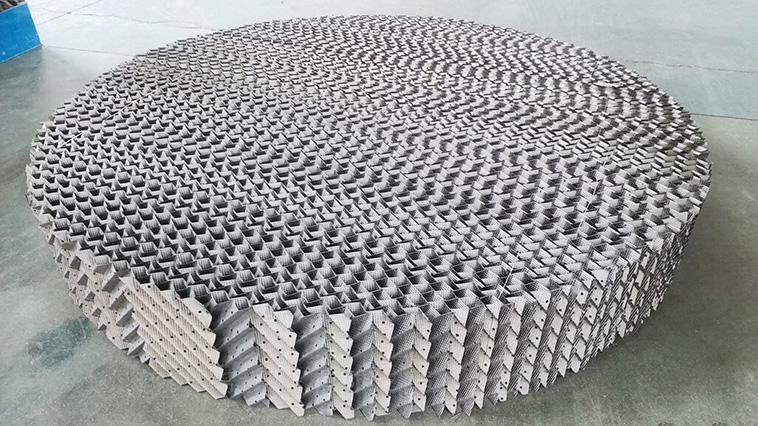

Workers installing perforated plate structured packing modules inside a distillation column

7. Selezione dei materiali per applicazioni in ambienti corrosivi

La qualità della perforazione dipende dalla qualità del metallo circostante. In ambienti contenenti cloruri, i bordi di ciascun foro diventano punti di concentrazione delle sollecitazioni, favorendo la corrosione per vaiolatura. Per questo motivo, la scelta del materiale è fondamentale:

  • Acciaio inossidabile 304L: Adatto per materiali organici puliti, privi di cloruri.
  • Acciaio inossidabile 316L: Contiene il 2-3% di molibdeno e resiste alla corrosione in ambienti con concentrazioni di cloruri fino a 1000-2000 ppm. Consulta il nostro confronto tra acciaio inox 304 e 316L..
  • Duplex 1.4462: Per combinazioni estreme di cloruri e stress meccanico.
  • Titanio Gr.2 / Gr.7: Per cloruri caldi e concentrati, dove persino l'acciaio inossidabile 316L non è sufficiente.

8. Domande frequenti rapide

D: La perforazione aumenta la caduta di pressione?

A: Minima. La struttura aperta del riempimento a piastre perforate è specificamente progettata per ridurre al minimo la resistenza al flusso di gas, con conseguente bassa caduta di pressione e maggiore efficienza energetica.

D: Le piastre di riempimento perforate sono adatte a contenere solidi o agenti contaminanti?

A: Sì. Le forti proprietà anti-incrostazione e il basso assorbimento di liquido consentono al riempimento di resistere a sistemi con una leggera contaminazione da particolato, rendendolo ideale per la lavorazione e l'assorbimento del gas naturale.

D: Qual è il diametro minimo della torre per il riempimento con piastre perforate?

A: Applicabile a torri con diametro da 80 mm fino a 13 m. Per diametri superiori a 1,5 m, l'imballaggio viene fornito in blocchi per un'installazione modulare.

Specificare il riempimento con piastre forate più adatto alla propria colonna

Inviaci i dati del tuo processo: composizione del fluido, rapporto L/G, pressione, temperatura e diametro della torre. I nostri ingegneri ti consiglieranno la superficie specifica ottimale (da 125Y a 700Y), il tipo di materiale e l'angolo di ondulazione.
