Il riempimento Dixon può essere utilizzato per il processo di separazione di prodotti ad elevata purezza e in piccoli lotti in laboratorio.

📅10 aprile 2025 | ✍️Team tecnico FXSINO

Nel mondo dell'ingegneria chimica e delle separazioni su scala di laboratorio, il raggiungimento di un elevato grado di purezza richiede spesso attrezzature specializzate. Imballaggio Dixon, noto anche come il Anello θ (anello theta)Si distingue come soluzione superiore per la lavorazione di piccoli lotti e ad elevata purezza. A differenza dei tradizionali riempitivi solidi, questa esclusiva struttura a rete metallica offre un'efficienza di trasferimento di massa senza pari, rendendola la scelta ideale per applicazioni di distillazione e assorbimento impegnative.

Cos'è Dixon Packing?

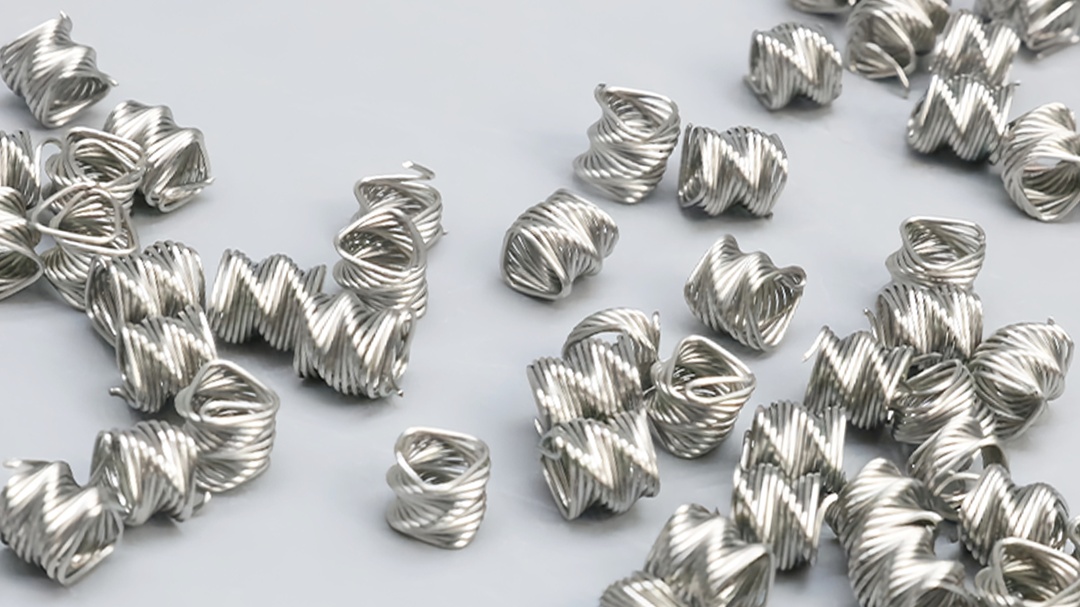

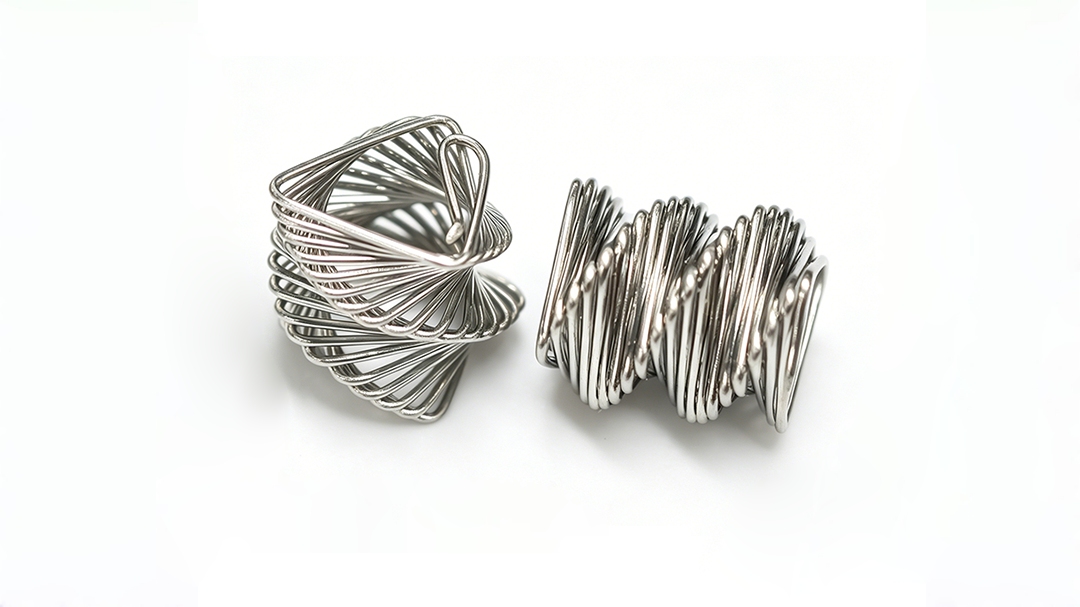

L'imballaggio Dixon è un tipo di particelle piccole, imballaggio ad alta efficienza meticolosamente fabbricato da rete metallica, tipicamente in acciaio inossidabile o rame. La sua caratteristica geometrica più distintiva è che il suo il diametro è uguale alla sua altezza (d=h), creando una caratteristica forma "theta".

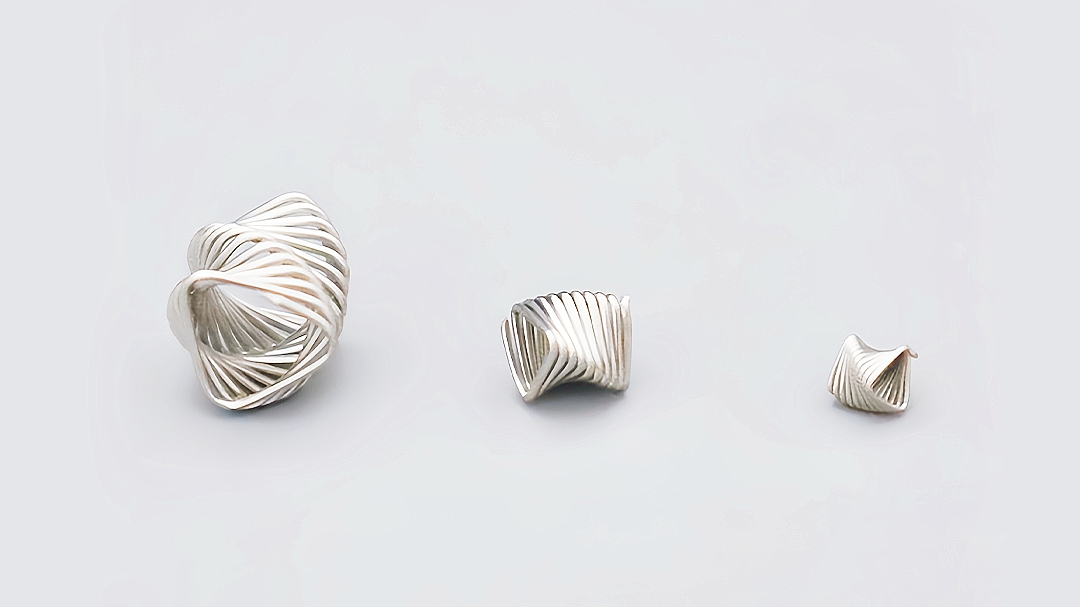

Disponibili in varie dimensioni di maglia, gli anelli Dixon sono progettati per massimizzare la superficie di contatto riducendo al minimo la caduta di pressione. Le specifiche più comuni includono:

2×2 | 3×3 | 4×4 | 5×5 | 6×6 | 7×7 | 8×8 | 9×9 | 10×10 | 11×11 | 12×12 mm

Questa ampia gamma consente agli ingegneri di selezionare la dimensione perfetta per specifici diametri di colonna e portate.

Vantaggi chiave in termini di prestazioni

Le prestazioni eccezionali dell'imballaggio Dixon sono in gran parte attribuite a azione capillare della fine rete metallica. Ecco i principali vantaggi che la rendono superiore ai tradizionali anelli in ceramica o plastica:

1. Distribuzione ottimale del liquido e formazione del film.

La rete metallica permette al liquido di formare una pellicola sottile e uniforme anziché scorrere in grosse gocce. Ciò massimizza la superficie di contatto gas-liquido, elemento cruciale per un efficiente trasferimento di calore e massa.

2. Eliminazione del channeling

La struttura interrompe efficacemente i percorsi di flusso preferenziali. Ciò riduce significativamente i fenomeni instabili come flusso del canale (dove il gas bypassa il liquido) e flusso a parete, garantendo un processo di separazione più costante ed efficiente.

3. Bassa caduta di pressione

La struttura aperta e scheletrica della rete metallica determina una minore resistenza al flusso di gas rispetto ai riempimenti solidi. Ciò rende gli anelli Dixon particolarmente adatti per distillazione sottovuoto elevato processi in cui ridurre al minimo la caduta di pressione è fondamentale.

4. Elevata efficienza di separazione (elevato numero di piatti teorici)

Grazie alla completa bagnatura della superficie metallica e all'ampia superficie effettiva, l'imballaggio Dixon raggiunge una maggiore tasso di formazione del filmOffre un numero maggiore di piatti teorici per metro di altezza del letto, il che significa che è possibile ottenere prodotti più puri in colonne più corte.

Fattori che influenzano l'efficienza

Sebbene altamente efficiente, la prestazione del sistema di confezionamento Dixon è influenzata da diversi fattori operativi:

• Velocità del gas: In genere, l'efficienza aumenta con l'aumentare della velocità del gas, fino a raggiungere un punto ottimale.
• Bagnabilità della superficie: Una maggiore bagnabilità della superficie di imballaggio porta a una migliore formazione del film e a un trasferimento di massa più efficiente.
• Diametro della colonna: Esiste una relazione di proporzionalità tra l'efficienza di riempimento e il diametro della colonna. Le colonne con diametro minore tendono a mostrare caratteristiche di efficienza più pronunciate.
• Trattamento di pre-bagnatura: Una corretta pre-bagnatura della guarnizione prima dell'operazione è essenziale per ottenere prestazioni stabili ed efficienti. Quando Dr/d > 10, HETP = 0,8–1,2 Dr; quando Dr/d > 70, l'efficienza di separazione diminuisce significativamente.

Perché scegliere gli anelli Dixon a doppio strato?

Per una maggiore stabilità meccanica ed efficienza di separazione, gli anelli Dixon sono disponibili sia in configurazione a singolo strato che a doppio strato. Anelli di Dixon a doppio strato presentano un ulteriore strato di rete, che migliora notevolmente la resistenza meccanica e la rigidità dell'imballaggio.

Per applicazioni che richiedono dimensioni maggiori (in genere 5×5 mm o più grande), la variante a doppio strato è altamente raccomandata per prevenire la deformazione e mantenere l'integrità strutturale sotto carico.

Applicazioni tipiche

Grazie alle sue proprietà uniche, il riempimento Dixon viene utilizzato principalmente in scenari che richiedono precisione ed elevata purezza:

• Laboratorio e ricerca e sviluppo: Ideale per colonne di distillazione in vetro di piccole dimensioni e impianti pilota.
• Separazione chimica ad elevata purezza: Essenziale per la separazione di miscele complesse nella sintesi di prodotti chimici fini e farmaceutici.
• Separazione isotopica: Utilizzato in applicazioni specializzate per la separazione di isotopi stabili grazie alla sua altissima efficienza.
• Recupero del solvente: Consente di purificare e recuperare in modo efficiente solventi di alto valore in piccoli lotti.

Specifiche tecniche

Conclusione

Quando il vostro processo richiede i massimi livelli di purezza in un contesto di piccola scala, il riempimento Dixon (anello θ) è la scelta ideale. Il suo innovativo design a rete metallica supera i limiti dei tradizionali riempimenti solidi, offrendo un trasferimento di massa superiore, una ridotta perdita di carico e un'efficienza ineguagliabile.

Tag: Dixon Packing Anello Theta Imballaggio in rete metallica Distillazione in laboratorio Separazione ad elevata purezza
