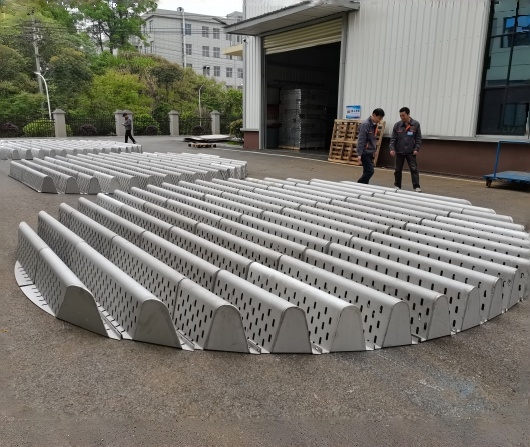

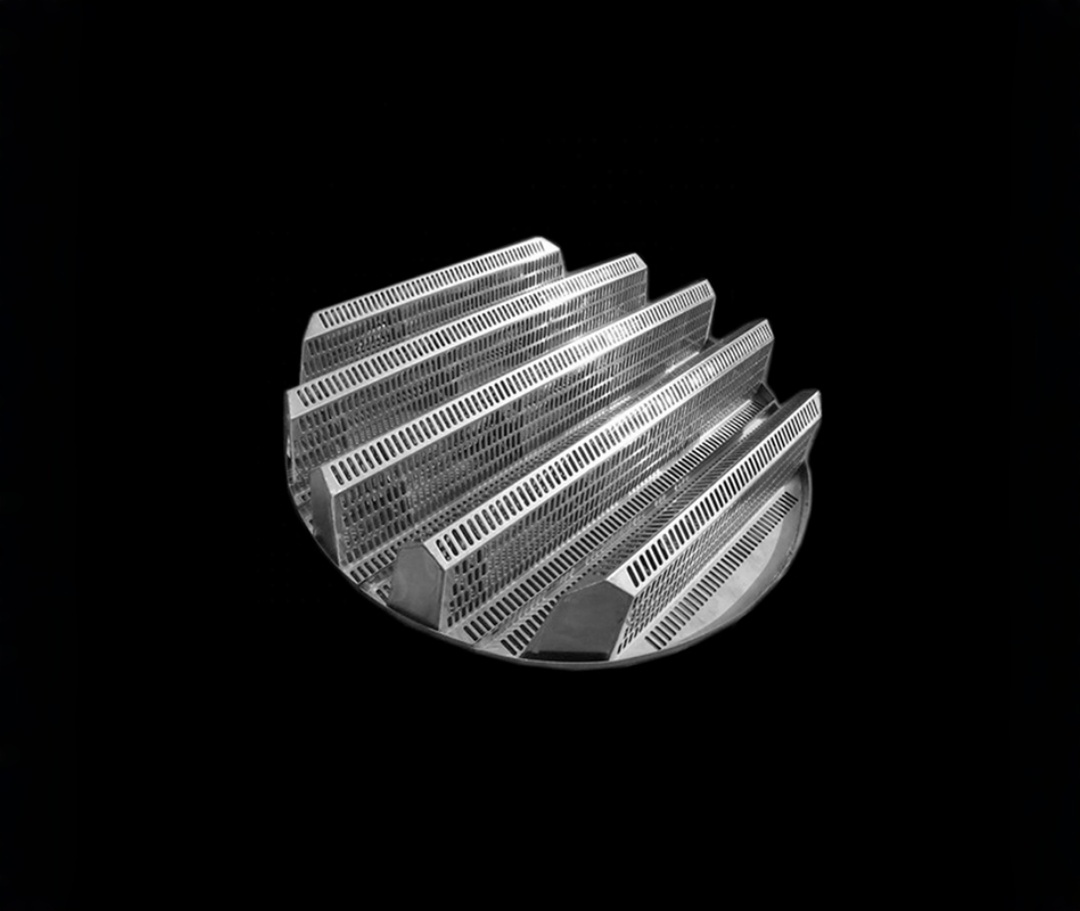

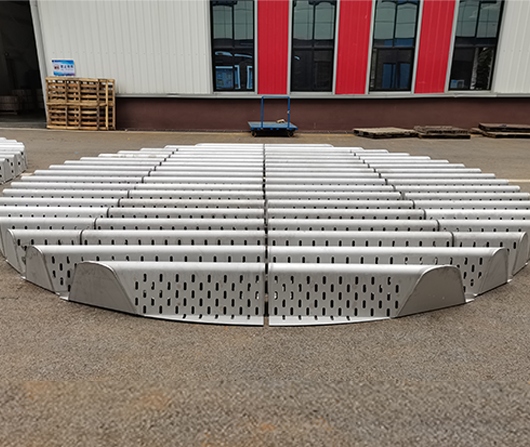

Griglia di supporto tipo crestaSupporto per imballaggio per carichi pesanti (gobba di cammello) | ||
Progettata con un profilo ondulato (a cresta) unico, questa griglia di supporto offre la massima area libera (≥90%) per ridurre al minimo la caduta di pressione, garantendo al contempo una resistenza meccanica superiore per supportare letti di riempimento casuali pesanti. | ||
| ||
Servizio di ingegneria: Calcolo strutturale gratuito | Fabbricazione: Test di taglio e livellamento laser | Consegna: Percorso rapido disponibile |
Supporto di imballaggio resistente, progettato per massimizzare la superficie libera e l'integrità strutturale.
Garantire una caduta di pressione minima e un supporto affidabile per letti di riempimento profondi.
Il design ondulato della cresta massimizza la superficie libera, riducendo al minimo la caduta di pressione attraverso la griglia.
Le nervature di rinforzo offrono una resistenza eccezionale per sostenere riempimenti casuali pesanti in ceramica o metallo.
Disponibile in due metà per una facile installazione attraverso stretti boccaporti senza necessità di tagli.
Progettazione strutturale robusta e saldatura di precisione.
Fabbricazione di precisione per gli elementi interni delle colonne strutturali.
Garantisce dimensioni precise e bordi lisci.
Giunti rinforzati per un'elevata capacità di carico.
Garantisce la planarità per evitare che l'imballaggio si inclini.
Configurazioni standard e opzioni di personalizzazione.
Essenziale per il supporto dei supporti di trasferimento di massa nelle torri.
Una gamma completa di dispositivi per l'eliminazione della nebbia, inclusi disappannatori a rete ed eliminatori di nebbia a palette e vengono offerti coalescenti liquidi per la separazione dei liquidi trascinati. I prodotti sono disponibili in una varietà di metalli, plastica e termoplastica per un'ampia gamma di applicazioni.I separatori di nebbia vengono impiegati nella parte superiore di una colonna impaccata o in combinazione con un vassoio di raccolta tra due letti impaccati. Essi separare le goccioline liquide dal flusso di gas. Scarico di goccioline dalla colonna e/o trascinamento di liquido da uno stadio a il successivo è ridotto al minimo. I nostri eliminatori di nebbia sono progettati per prestazioni ottimali in applicazioni specifiche.
PER SAPERNE DI PIÙ
La piastra della griglia di supporto deve essere costruito in modo tale da consentire il flusso più illimitato possibile di gas e liquidi nella colonna. Ciò è particolarmente importante nella zona tra la griglia di supporto e il letto impaccato c'è il pericolo di bloccare il flusso del gas a causa di un supporto di imballaggio inadeguato. La funzione principale di questi dispositivi è quella di supportare strutturalmente il letto di imballaggio della torre. Le griglie di supporto funzionano sia nei processi di imballaggio strutturati che casuali per un'ampia gamma di scopi.
PER SAPERNE DI PIÙ
Vassoio con tappo a bolle è una piastra piatta perforata con montanti (come tubi) attorno alle perforazioni e cappucci a forma di coppe rovesciate sopra i montanti.I tappi sono solitamente dotati di fessure o fori attraverso i quali fuoriesce il vapore. Il tappo è montato in modo che ci sia uno spazio tra montante e tappo per consentire il passaggio del vapore. Il vapore sale attraverso la colonna montante e viene diretto verso il basso dal tappo, passando attraverso le fessure del tappo e infine gorgogliando attraverso il liquido sul vassoio. Poiché il vapore deve passare attraverso molti passaggi, ciò comporta una maggiore caduta di pressione e una capacità inferiore rispetto ad altri vassoi convenzionali. Il liquido e la schiuma vengono riempiti sul vassoio fino a una profondità almeno pari all'altezza dello stramazzo o dell'altezza del montante, conferendo al vassoio con tappo a bolle la capacità unica di essere utilizzato per applicazioni di reazione.
PER SAPERNE DI PIÙ
I vassoi con tappo a bolla vengono utilizzati principalmente in applicazioni con un carico di liquidi molto basso e una flessibilità molto elevata, dove sono richiesti grandi rapporti di turndown. Un tappo a bolla ha un montante o un camino montato su ciascun foro e un tappo che copre il montante. Il tappo è montato in modo che ci sia uno spazio tra montante e tappo per consentire il passaggio del vapore. Il vapore sale attraverso il camino e viene diretto verso il basso dal tappo, per poi scaricarsi attraverso le fessure presenti sul tappo e infine gorgogliare attraverso il liquido sul vassoio.
PER SAPERNE DI PIÙ
Vassoio con tappo a bolle è una piastra piatta perforata con montanti (come tubi) attorno alle perforazioni e cappucci a forma di coppe rovesciate sopra i montanti.I tappi sono solitamente dotati di fessure o fori attraverso i quali fuoriesce il vapore. Il tappo è montato in modo che ci sia uno spazio tra montante e tappo per consentire il passaggio del vapore. Il vapore sale attraverso la colonna montante e viene diretto verso il basso dal tappo, passando attraverso le fessure del tappo e infine gorgogliando attraverso il liquido sul vassoio. Poiché il vapore deve passare attraverso molti passaggi, ciò comporta una maggiore caduta di pressione e una capacità inferiore rispetto ad altri vassoi convenzionali. Il liquido e la schiuma vengono riempiti sul vassoio fino a una profondità almeno pari all'altezza dello stramazzo o dell'altezza del montante, conferendo al vassoio con tappo a bolle la capacità unica di essere utilizzato per applicazioni di reazione.
PER SAPERNE DI PIÙ
Plastica supporti di gobba (chiamato anche griglie di supporto per imballaggio O limitatori di letto) sono componenti essenziali in colonne riempite E torri di distillazione, progettati per distribuire il peso in modo uniforme e impedire che il materiale di riempimento (ad esempio anelli Pall, anelli Raschig o riempimento strutturato) crolli o blocchi le sezioni inferiori della colonna.Caratteristiche principali dei supporti in plasticaMateriale: Fatto da PP (polipropilene), PVDF (fluoruro di polivinilidene) o CPVC, selezionati per la resistenza chimica.Progetto: Una struttura a forma di onda (gobba) o a griglia che consente un'elevata area aperta (60-90%) per un funzionamento ottimale flusso di fluido.Funzione:Supporta il peso del supporto di imballaggio per evitare rotture.Garantisce distribuzione uniforme di gas e liquidi.Impedisce all'imballaggio di cadere nella parte inferiore della colonna.Resistenza alla corrosione: Adatto per sostanze chimiche acide, alcaline e organiche ambienti.Leggero e facile da installare: Molto più resistenti dei supporti metallici in condizioni corrosive.Applicazioni1. Industria chimica e petrolchimicaColonne di distillazione, assorbimento e lavaggio per:Processi con acido solforico, acido nitrico e acido cloridrico.Trattamento dei gas (rimozione di H₂S, CO₂).Recupero di solventi nell'industria farmaceutica e agrochimica.2. Trattamento delle acque e delle acque reflueTorri di lavaggio per rimuovere ammoniaca, cloro e COV.Torre di raffreddamento supporto per l'imballaggio per massimizzare efficienza di trasferimento di calore.3. Controllo dell'inquinamento atmosfericoUtilizzato in sistemi di desolforazione dei gas di combustione (FGD) tenere imballaggio casuale.Depuratori per il controllo degli odori per le emissioni industriali.4. Industria petrolifera e del gasTorri di disidratazione del glicole (lavorazione del gas naturale).Unità di dolcificazione amminica (rimuovendo H₂S e CO₂).
PER SAPERNE DI PIÙ
Distributore di liquidi a canalettaLa distribuzione non uniforme del liquido spesso porta alla formazione di canali e al flusso a parete, riducendo drasticamente l'efficienza della vostra torre di riempimento. Distributore di liquidi a canaletta, una torre interna critica, utilizza un classico design a flusso gravitazionale multistadio (abbeveratoio primario + abbeveratoio secondario) per distribuire uniformemente il liquido in ingresso su tutta la superficie di riempimento. Con estremamente bassa caduta di pressione e eccellente capacità antivegetativegestisce senza sforzo media complessi con tracce di impurità o elevata viscosità, garantendo risultati ottimali trasferimento di massa gas-liquido in tutte le condizioni operative. Offriamo soluzioni personalizzate complete direttamente dai disegni, con una flessibilità Quantità minima d'ordine: solo 1 setNon esitate a fornire i parametri specifici del vostro processo per una progettazione non standard.
PER SAPERNE DI PIÙ
Eliminatore di nebbia a spina di pesce in metalloProgettato con alette a forma di V stampate con precisione, questo eliminatore cattura le goccioline di liquido trascinate (≥5μm) tramite impatto inerziale. Riducendo il trascinamento della nebbia in uscita a 99% (≥5μm)Temperatura massima: 200 °CDesign a bassa caduta di pressioneMateriali e costruzioneAcciaio inox 304 / Acciaio inox 316L / DuplexLeghe di Hastelloy/TitanioSaldatura robotizzata di precisioneFornitura flessibile: L'ordine minimo è di 1 unità | Tempi di consegna: 7 giorni (standard) | Supporto: Assistenza tecnica a vita
PER SAPERNE DI PIÙ
