Plastic Hump support for Packed Towers & Columns

Una gamma completa di dispositivi per l'eliminazione della nebbia, inclusi disappannatori a rete ed eliminatori di nebbia a palette e vengono offerti coalescenti liquidi per la separazione dei liquidi trascinati. I prodotti sono disponibili in una varietà di metalli, plastica e termoplastica per un'ampia gamma di applicazioni.I separatori di nebbia vengono impiegati nella parte superiore di una colonna impaccata o in combinazione con un vassoio di raccolta tra due letti impaccati. Essi separare le goccioline liquide dal flusso di gas. Scarico di goccioline dalla colonna e/o trascinamento di liquido da uno stadio a il successivo è ridotto al minimo. I nostri eliminatori di nebbia sono progettati per prestazioni ottimali in applicazioni specifiche.

La piastra della griglia di supporto deve essere costruito in modo tale da consentire il flusso più illimitato possibile di gas e liquidi nella colonna. Ciò è particolarmente importante nella zona tra la griglia di supporto e il letto impaccato c'è il pericolo di bloccare il flusso del gas a causa di un supporto di imballaggio inadeguato. La funzione principale di questi dispositivi è quella di supportare strutturalmente il letto di imballaggio della torre. Le griglie di supporto funzionano sia nei processi di imballaggio strutturati che casuali per un'ampia gamma di scopi.

Vassoio con tappo a bolle è una piastra piatta perforata con montanti (come tubi) attorno alle perforazioni e cappucci a forma di coppe rovesciate sopra i montanti.I tappi sono solitamente dotati di fessure o fori attraverso i quali fuoriesce il vapore. Il tappo è montato in modo che ci sia uno spazio tra montante e tappo per consentire il passaggio del vapore. Il vapore sale attraverso la colonna montante e viene diretto verso il basso dal tappo, passando attraverso le fessure del tappo e infine gorgogliando attraverso il liquido sul vassoio. Poiché il vapore deve passare attraverso molti passaggi, ciò comporta una maggiore caduta di pressione e una capacità inferiore rispetto ad altri vassoi convenzionali. Il liquido e la schiuma vengono riempiti sul vassoio fino a una profondità almeno pari all'altezza dello stramazzo o dell'altezza del montante, conferendo al vassoio con tappo a bolle la capacità unica di essere utilizzato per applicazioni di reazione.

I vassoi con tappo a bolla vengono utilizzati principalmente in applicazioni con un carico di liquidi molto basso e una flessibilità molto elevata, dove sono richiesti grandi rapporti di turndown. Un tappo a bolla ha un montante o un camino montato su ciascun foro e un tappo che copre il montante. Il tappo è montato in modo che ci sia uno spazio tra montante e tappo per consentire il passaggio del vapore. Il vapore sale attraverso il camino e viene diretto verso il basso dal tappo, per poi scaricarsi attraverso le fessure presenti sul tappo e infine gorgogliare attraverso il liquido sul vassoio.

Vassoio con tappo a bolle è una piastra piatta perforata con montanti (come tubi) attorno alle perforazioni e cappucci a forma di coppe rovesciate sopra i montanti.I tappi sono solitamente dotati di fessure o fori attraverso i quali fuoriesce il vapore. Il tappo è montato in modo che ci sia uno spazio tra montante e tappo per consentire il passaggio del vapore. Il vapore sale attraverso la colonna montante e viene diretto verso il basso dal tappo, passando attraverso le fessure del tappo e infine gorgogliando attraverso il liquido sul vassoio. Poiché il vapore deve passare attraverso molti passaggi, ciò comporta una maggiore caduta di pressione e una capacità inferiore rispetto ad altri vassoi convenzionali. Il liquido e la schiuma vengono riempiti sul vassoio fino a una profondità almeno pari all'altezza dello stramazzo o dell'altezza del montante, conferendo al vassoio con tappo a bolle la capacità unica di essere utilizzato per applicazioni di reazione.

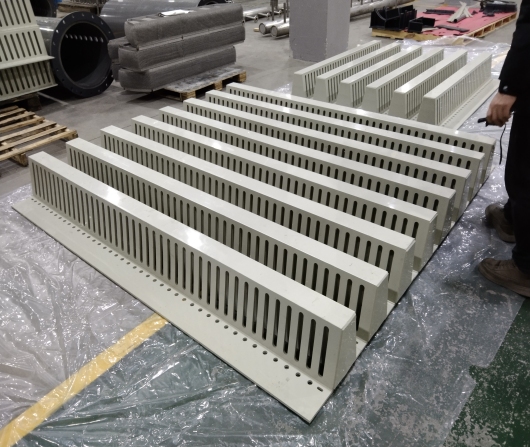

Plastic hump supports (also called packing support grids or bed limiters) are essential components in packed columns and distillation towers, designed to distribute weight evenly and prevent packing material (such as Pall rings, Raschig rings, or structured packing) from collapsing or blocking the column's lower sections. Key Features of Plastic Hump Supports Material: Made from PP (Polypropylene), PVDF (Polyvinylidene Fluoride), or CPVC, selected for chemical resistance. Design: A wave-like (hump) or grid-pattern structure that allows high open area (60-90%) for optimal fluid flow. Function: Supports the weight of packing media to prevent breakage. Ensures uniform gas and liquid distribution. Prevents packing from falling into the lower part of the column. Corrosion Resistance: Suitable for acidic, alkaline, and organic chemical environments. Lightweight & Easy to Install: Far more durable than metal supports in corrosive conditions. Applications 1. Chemical & Petrochemical Industry Distillation, absorption, and scrubbing columns for: Sulfuric acid, nitric acid, and hydrochloric acid processes. Gas treatment (H₂S, CO₂ removal). Solvent recovery in pharmaceutical & agrochemical industries. 2. Water & Wastewater Treatment Scrubber towers for removing ammonia, chlorine, and VOCs. Cooling tower packing support to maximize heat transfer efficiency. 3. Air Pollution Control Used in flue gas desulfurization (FGD) systems to hold random packing. Odor control scrubbers for industrial emissions. 4. Oil & Gas Industry Glycol dehydration towers (natural gas processing). Amine sweetening units (removing H₂S & CO₂).
