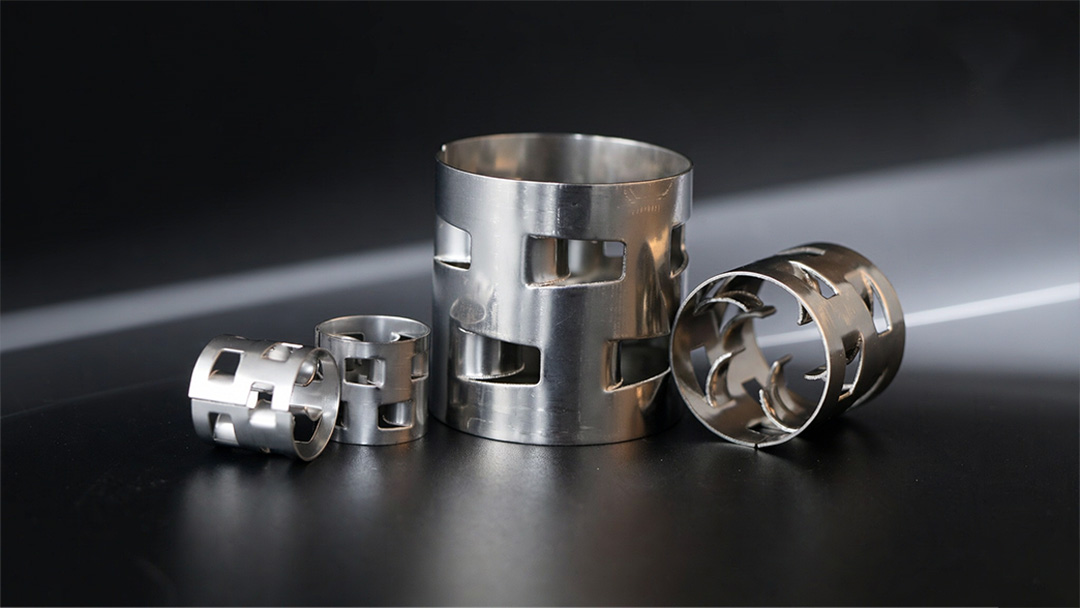

Figura 1: Anello funerario in acciaio inossidabile — corpo cilindrico con finestre stampate e dita incurvate verso l'interno.
Avviso tecnico: Quando la colonna opera a temperature superiori a 100 °C, in condizioni di vuoto o con fluidi contenenti idrocarburi e gas ad alta pressione, i riempimenti in plastica possono deformarsi o rompersi. Gli anelli Pall in acciaio inossidabile garantiscono frazioni di vuoto superiori al 95%, una bassa caduta di pressione e la resistenza meccanica necessaria per supportare letti di riempimento profondi, lo standard di settore per i servizi di distillazione e lavaggio.
L'anello Pall è l'evoluzione del classico anello Raschig. Pur mantenendo la forma cilindrica (altezza uguale al diametro), la sua parete è forata con due file di finestre e le linguette metalliche risultanti sono piegate verso l'interno, in direzione del centro. Questa semplice modifica trasforma le prestazioni: le finestre creano superfici interne e percorsi aperti che migliorano drasticamente la distribuzione del liquido, l'efficienza del trasferimento di massa e la portata, riducendo al contempo la caduta di pressione.
La stampatura degli anelli a partire da una striscia di acciaio inossidabile (anziché la fusione) garantisce un'elevata precisione dimensionale, pareti sottili e una resistenza meccanica costante, caratteristiche fondamentali per le colonne industriali di grandi dimensioni.

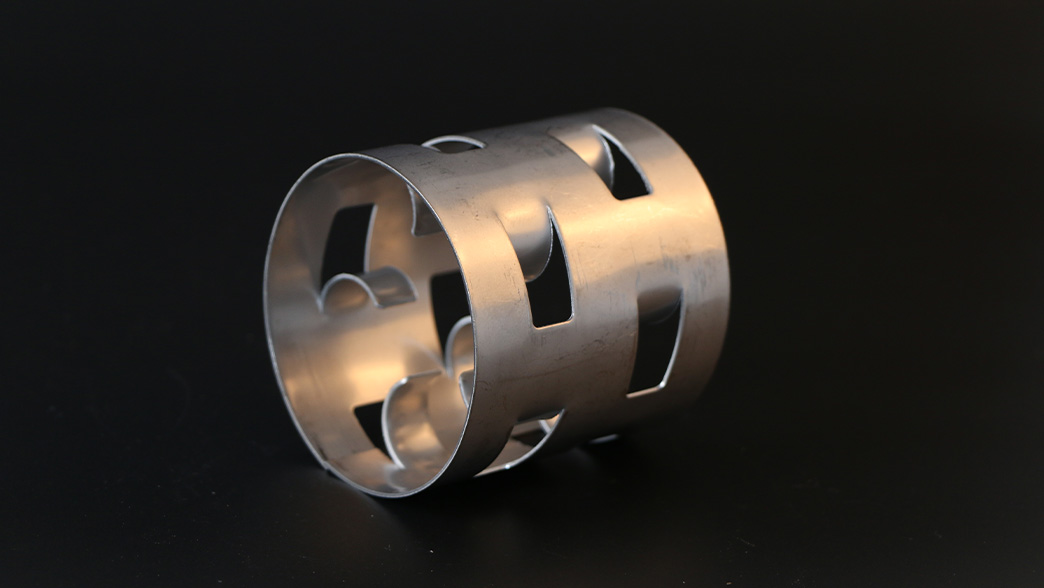

Figura 2: Le finestre perforate e le dita incurvate verso l'interno creano superfici di bagnatura interne.
La tabella seguente elenca le dimensioni standard basate sull'acciaio inossidabile SS304 e su uno spessore di parete compreso tra 0,3 e 1,2 mm. La densità apparente varia in base al tipo di materiale e allo spessore della parete; i valori riportati sono indicativi.
| Dimensioni P×A×P (mm) | Superficie (m²/m³) | Frazione di vuoto (%) | Quantità aggregata (pezzi/m³) | Densità apparente (kg/m³) |
|---|---|---|---|---|
| 16 × 16 × 0,3 | 362 | 94,9 | 214.000 | 396 |
| 25 × 25 × 0,5 | 219 | 95,0 | 51.940 | 393 |
| 38 × 38 × 0,6 | 146 | 95,9 | 15.180 | 318 |
| 50 × 50 × 0,8 | 109 | 96,0 | 6.500 | 314 |
| 76 × 76 × 1,2 | 71 | 96.1 | 1.830 | 308 |
Fonte dei dati: elaborati a partire da schede tecniche standard del settore (acciaio inox SS304, valori teorici di riferimento; la densità apparente effettiva varia con lo spessore della parete). Dimensioni personalizzate (6/10/13/89/100 mm) e spessori non standard sono disponibili su richiesta.

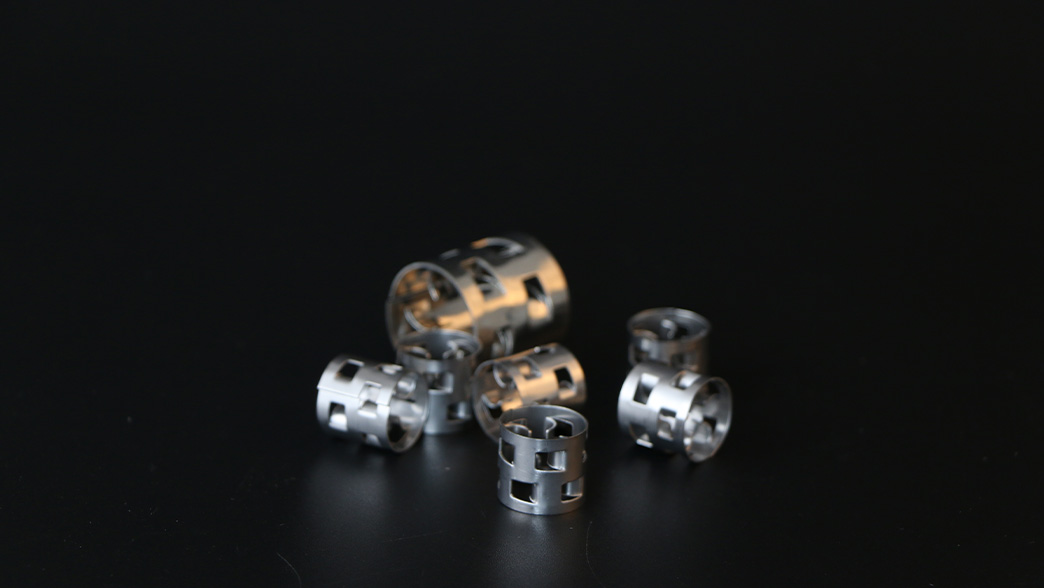

Figura 3: Selezione del materiale: metallo per alte temperature e pressioni, plastica per resistenza alla corrosione, ceramica per calore estremo.
| Materiale | Temperatura di servizio | Applicazione tipica |
|---|---|---|
| SS304 / 304L | Fino a circa 400 °C | Rifiuti organici puliti, frazionamento di idrocarburi, servizi generali |
| Acciaio inox 316 / 316L | Fino a circa 400 °C | Assorbimento di gas acidi, ammina/CO2 servizio, flussi contenenti cloruri |
| acciaio al carbonio | Fino a circa 350 °C | Servizio di idrocarburi non corrosivi e a basso costo |
| Duplex 2205 / 904L | Fino a circa 300 °C | Elevata concentrazione di cloruri / acqua di mare, corrosione aggressiva |
| Hastelloy / Titanio / Monel | Dipendente dalla lega | Corrosione grave, alogenuri, acidi caldi |
Per un'analisi più approfondita del confronto tra 304 e 316L, consulta la nostra guida sui materiali 304 e 316L. I gradi disponibili includono SS304, 304L, 316, 316L, 410, duplex 2205, 904L, oltre ad acciaio al carbonio e leghe speciali.
Gli anelli metallici Pall sono specificati per applicazioni di separazione, assorbimento e desorbimento, sia a pressione atmosferica che sotto vuoto, dove la minimizzazione della caduta di pressione è fondamentale.

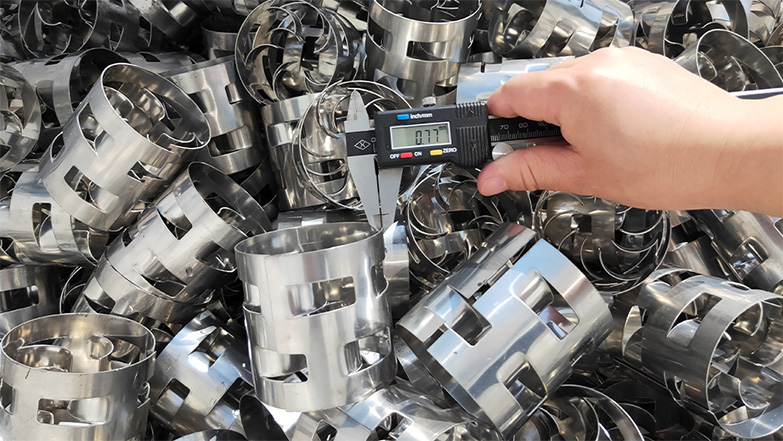

Figura 4: Anelli Pall in acciaio inossidabile caricati in una colonna di distillazione.
D: Quando è preferibile scegliere anelli per la bara in metallo anziché in plastica?
A: Scegliere il metallo quando la temperatura di esercizio supera i 100 °C, sotto vuoto, ad alta pressione o con flussi di idrocarburi/organici in cui le materie plastiche si deformano o si gonfiano. Per applicazioni corrosive al di sotto dei 100 °C, le materie plastiche come PP o PTFE sono più economiche.
D: Di quanto materiale di riempimento ho bisogno per la mia colonna?
A: Utilizzare il numero di pezzi indicato nella tabella. Per una colonna con diametro interno di 1,5 m e altezza del letto di 4 m con anelli da 38 mm: π × 0,75² × 4 × 15.180 ≈ 107.200 pezzi. Contattateci indicando il diametro interno della vostra colonna e l'altezza del letto per un preventivo preciso.
D: È possibile utilizzare gli anelli Pall in acciaio inossidabile con imballaggi strutturati?
A: Sì. Gli anelli di riempimento Pall in metallo, disposti in modo casuale, vengono spesso utilizzati negli strati inferiori o superiori insieme a riempimenti strutturati, soprattutto in caso di ristrutturazioni o quando è necessaria una ridistribuzione. Possiamo progettare un letto ibrido per la vostra colonna.
FXSINO fornisce anelli Pall in acciaio inossidabile SS304, 304L, 316 e 316L in tutte le misure standard (16/25/38/50/76 mm), con opzioni in acciaio al carbonio, duplex, Hastelloy o titanio. Ogni lotto viene spedito con certificati di provenienza del materiale (MTC secondo ASTM A240) e rapporti di controllo dimensionale.
