Caso di studio sulla ristrutturazione di un importante impianto chimico: pratiche di progettazione per un miglioramento dell'efficienza del 30% con la guarnizione ad anello di sella.

Contesto e sfide del progetto

A Torre di desolforazione/rigenerazione con ammine per acque acide presso un importante complesso petrolchimico nella Cina orientale era da tempo afflitto da capacità insufficiente ed elevato consumo energetico. La torre originale, riempita con riempimento casuale convenzionale, soffriva di gravi canalizzazione e flusso a parete dopo anni di funzionamento, con conseguente scarsa distribuzione gas-liquido e ridotta efficienza del trasferimento di massa. La caduta di pressione del sistema era aumentata di circa il 40%, causando un aumento significativo del consumo di vapore del ribollitore. Inoltre, il contenuto di H₂S nel gas acido rigenerato fluttuava, non riuscendo a soddisfare costantemente le specifiche ambientali e di alimentazione a valle. Questa torre era diventata un collo di bottiglia critico che limitava la capacità dell'impianto di processare petrolio greggio ad alto tenore di zolfo. L'obiettivo principale di questo rinnovamento era sostituire il riempimento esistente con un riempimento ad alta efficienza senza alterare la struttura principale della torre, puntando a raggiungere un Aumento della capacità del 15%, miglioramento significativo nell'efficienza del trasferimento di massa, E riduzione del consumo energetico del sistema.

Tre pratiche di progettazione fondamentali per un miglioramento dell'efficienza del 30%

Il salto di efficienza non è stato il risultato di un singolo cambiamento, ma di un'ottimizzazione sinergica su tre dimensioni chiave: l'imballaggio selezione, materiali e integrazione di sistema, tutti mirati ai colli di bottiglia specifici del processo.

1. Ottimizzazione della selezione degli imballaggi: dal generico al personalizzato

Diagnosi del problemaGli anelli Pall originali in metallo hanno mostrato un rapido degrado nella distribuzione del film liquido nel tempo all'interno del sistema di soluzione amminica viscosa e schiumogena.

Studio di progettazione: Anelli per sella Super sono stati selezionati per sostituire gli anelli Pall. La loro esclusiva geometria asimmetrica della sella offre due vantaggi principali:

• Design anti-canalizzazioneLe curve a sella e i montanti interni interrompono il flusso direzionale dei fluidi, attenuando significativamente il flusso a parete e la canalizzazione, il che porta a una distribuzione del letto più uniforme.
• Utilizzo ottimizzato della superficie internaRispetto alle guarnizioni ad anello, le superfici concave degli anelli a sella "avvolgono" meglio il liquido, prolungando il tempo di permanenza del film liquido e fornendo un percorso più tortuoso per il gas, aumentando così l'area effettiva di trasferimento di massa.

Dati del caso: I test sulle prestazioni idrauliche hanno indicato che, a parità di fattore F, i nuovi Super Saddle Rings hanno ridotto il Altezza equivalente a una piastra teorica (HETP) di circa il 18% e abbassò il letto calo di pressione del 30-35%, ponendo le basi idrodinamiche per l'aumento di efficienza.

2. Aggiornamento dei materiali: adattamento all'ambiente chimico aggressivo

Diagnosi del problema: Gli anelli Pall originali in acciaio al carbonio hanno affrontato i rischi di corrosione generale e tensocorrosione (SCC) nell'ambiente amminico (contenente CO₂, H₂S e tracce di prodotti di degradazione). I prodotti di corrosione potrebbero contaminare il solvente e ostruire i vuoti di riempimento, esacerbando la canalizzazione.

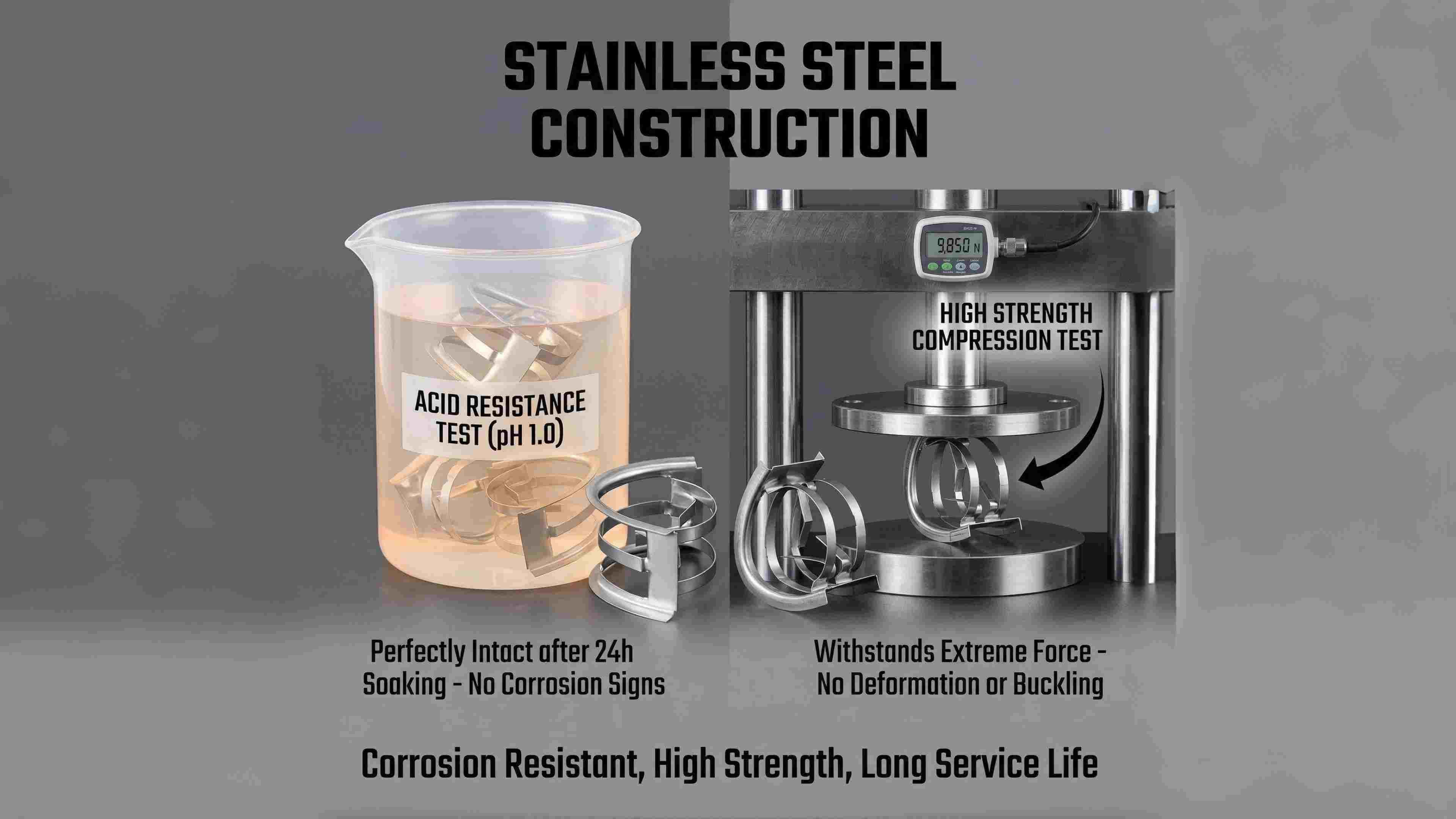

Studio di progettazione: L'acciaio al carbonio è stato sostituito con Acciaio inossidabile duplex 2205 per gli anelli della sella. Questo materiale combina i vantaggi delle leghe austenitiche e ferritiche:

• Resistenza alla corrosione superioreRispetto all'acciaio inossidabile 316L, offre una resistenza significativamente migliore alla tensocorrosione indotta da cloruri e agli ambienti amminici, garantendo una maggiore durata.
• Elevata resistenzaConsente di ridurre lo spessore delle pareti, diminuendo il peso del materiale di riempimento, aumentando la frazione di vuoto del letto e contribuendo ulteriormente alla riduzione della caduta di pressione.

Dati del caso: I test sui campioni di corrosione in condizioni simulate hanno mostrato un tasso di corrosione annuale inferiore a 0,01 mm/anno per l'acciaio duplex 2205. La durata di servizio prevista dell'imballaggio è aumentata da 4-5 anni a oltre 10 anni, dimostrando una maggiore efficacia Costo totale di proprietà (TCO).

3. Progettazione dell'integrazione del sistema: "Posizionamento di precisione" dell'imballaggio

Diagnosi del problemaLa semplice sostituzione dell'imballaggio senza ottimizzare i componenti interni di supporto produce risultati non ottimali. Il distributore di liquido originale non era più adatto alle caratteristiche prestazionali del nuovo imballaggio.

Studio di progettazione:

• Rinnovamento congiunto del distributore di liquidi: UN distributore di liquidi a canaletta è stato ricalibrato e installato in modo da corrispondere alle caratteristiche di distribuzione degli anelli a sella, garantendo l'ottimizzazione del numero di punti di gocciolamento per unità di area.
• Ottimizzazione della struttura del letto: Un singolo letto alto era diviso in due letti più corti con un ridistributore di liquido intermedio. Ciò ha impedito efficacemente gli "effetti di scala" lungo l'altezza della colonna, mantenendo una distribuzione gas-liquido altamente uniforme lungo l'intera sezione trasversale.
• Protocollo di installazione rigoroso: Una descrizione dettagliata procedura di carico a strati "a secco" e un protocollo di calibrazione del livello del distributore (tolleranza ≤ 3 mm) sono state applicate rigorosamente per garantire la perfetta trasposizione della progettazione teorica nella pratica.

Risultati e validazione delle prestazioni della revisione

Il progetto è stato realizzato durante la fermata programmata dell'impianto nel 2025 ed è stato avviato con successo al primo tentativo. Di seguito vengono confrontati i principali indicatori di prestazione dopo un periodo di prova di 6 mesi:

Conclusioni e punti chiave

Conclusione: Questo caso dimostra che un rinnovamento della torre chimica che combina la selezione di Imballaggio ad alte prestazioni per anelli sella, l'applicazione di materiali in lega resistenti alla corrosione, E progettazione di integrazione di sistemi di precisione è un percorso affidabile per ottenere un sostanziale salto di efficienza (in questo caso un miglioramento complessivo di circa il 30%). Ciò non rappresenta una semplice sostituzione di componenti, ma una soluzione completa basata su Ottimizzazione idrodinamica, scienza dei materiali e migliori pratiche ingegneristiche..
