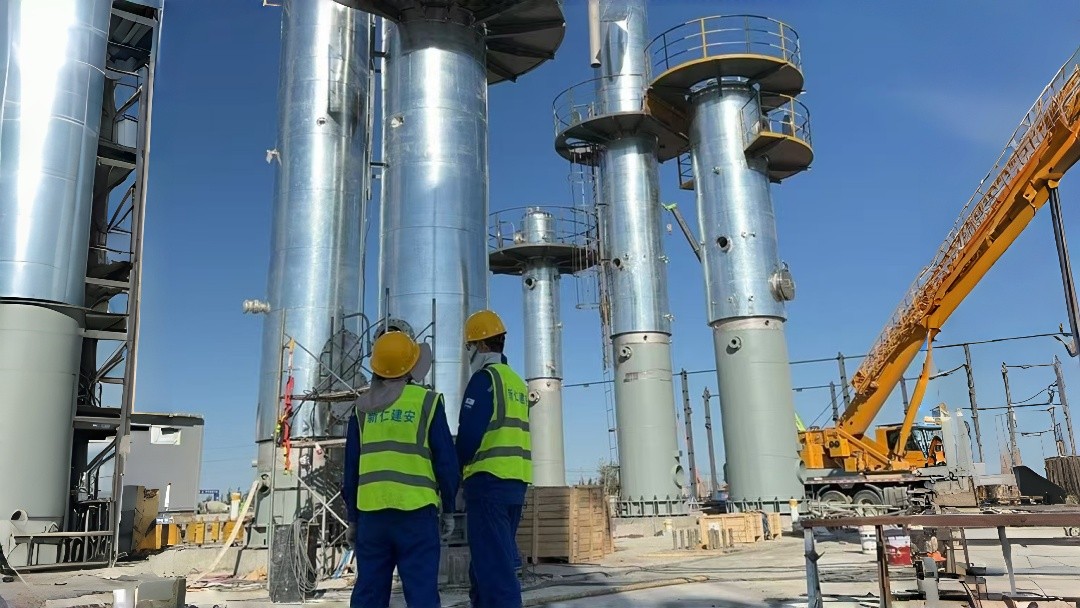

Figura 1: Assorbitore FGD installato in loco presso un impianto di produzione di nerofumo.

1. Premesse del progetto

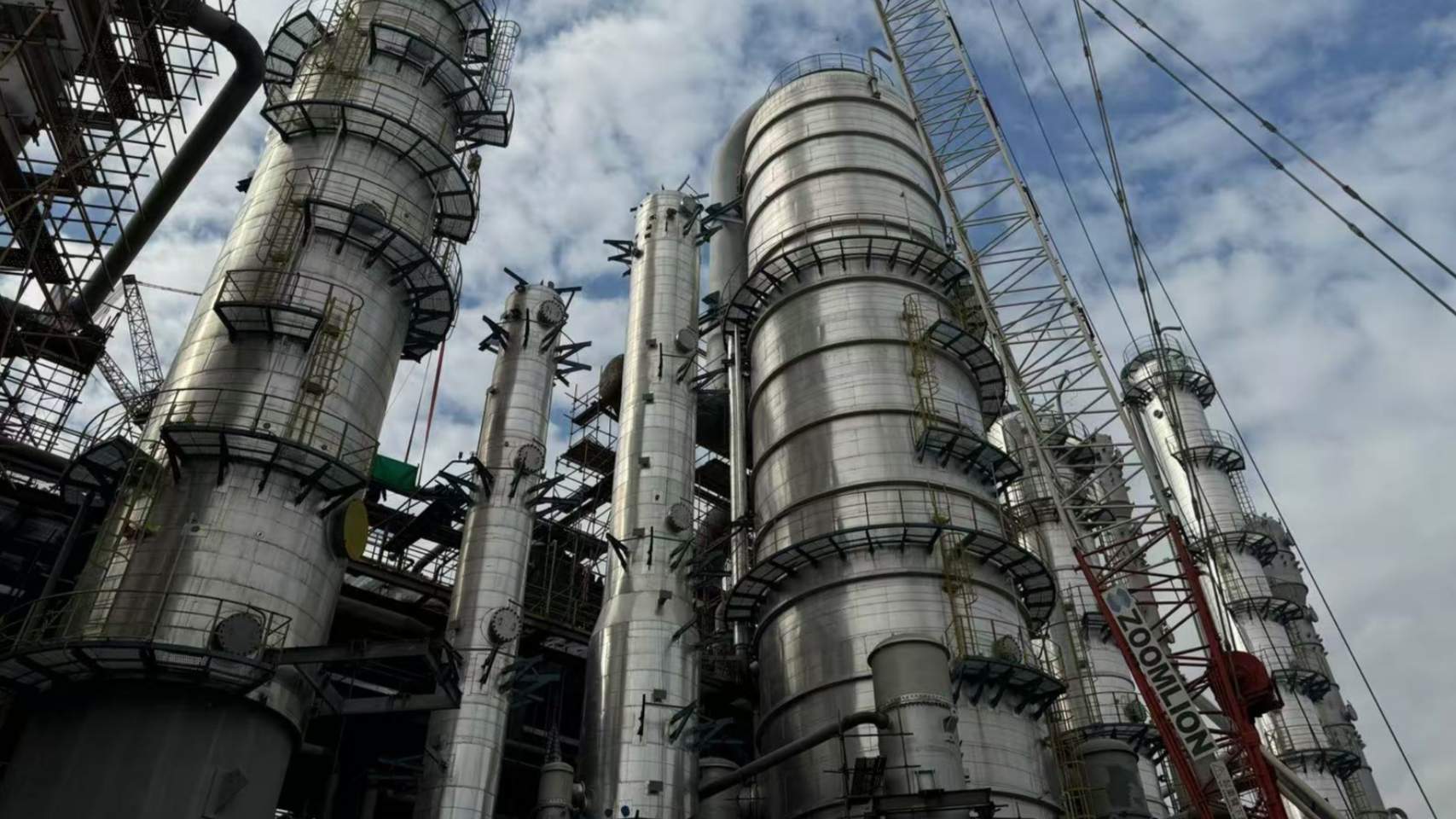

Questo studio di caso analizza un intervento di riqualificazione ambientale per un importante produttore di nerofumo nel Parco Industriale di Qipanjing, nella Mongolia Interna. Il progetto ha previsto l'ammodernamento e la fornitura di componenti per un sistema di desolforazione a umido dei gas di scarico (FGD) per il trattamento di grandi volumi di gas di scarico provenienti dalle linee di produzione.

Il pezzo forte è una massiccia torre di assorbimento con un diametro interno di circa 15.⁸ metri, utilizzando una configurazione con ingresso inferiore.

2. Sfide tecniche

3. Ambito di applicazione di FXSINO: Pacchetto hardware interno completo

Per questo progetto, FXSINO ha agito come fornitore chiavi in ​​mano per tutto l'hardware statico interno. Il nostro ambito di intervento ha incluso:

• Deflettore di ingresso del gas e deflettori di flusso: Palette direzionali progettate su misura alla base per garantire una distribuzione uniforme del gas e proteggere le pareti della torre.
• Travi di supporto per la testata di irrorazione: Struttura in acciaio per impieghi gravosi, progettata per sostenere il peso e la spinta delle tubazioni di grande diametro per il trasporto di fanghi.
• Alimentazione e configurazione degli ugelli: Fornitura di ugelli ad alta efficienza ottimizzati per lo specifico rapporto liquido-gas.
• Moduli antiappannamento e travi portanti: Fornitura di separatori di nebbia multistadio e del relativo sistema di griglia di supporto.
• Piattaforme e scale interne: Piattaforme di accesso all'interno della torre per la manutenzione degli ugelli e dei dispositivi antiappannamento.

4. Esecuzione e verifica in loco

Durante la fase di installazione, il personale tecnico di FXSINO era presente per supervisionare le fasi critiche di allineamento. I punti chiave di verifica includevano:

• Livellamento e verticalità delle travi di supporto del collettore di spruzzatura.
• Allineamento del deflettore di ingresso del gas rispetto all'asse centrale della torre.
• Precisione di elevazione delle travi di supporto del demister per garantire una tenuta adeguata.

5. Conclusion

Questo progetto dimostra la capacità di progettare e fornire pacchetti hardware interni completi per assorbitori FGD su larga scala. Concentrandosi sull'integrità strutturale e sulla precisa dinamica del contatto gas-liquido, FXSINO ha fornito una soluzione affidabile e su misura per l'ambiente esigente dell'industria del nerofumo.
