Riempimento strutturato 500Y per colonne di distillazione ad alta efficienza

Casa Notizia

Riempimento strutturato 500Y per colonne di distillazione ad alta efficienza

Riempimento strutturato 500Y per colonne di distillazione ad alta efficienza
August 13, 2026

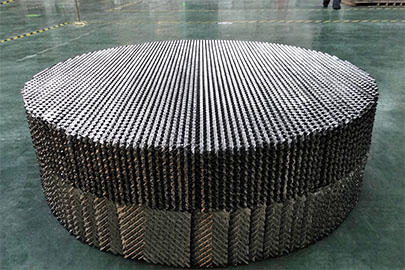

500Y Metal Structured Packing high surface area close-up

Figura 1: La corrugazione ad alta densità dell'imballaggio 500Y massimizza la superficie per il trasferimento di massa.

Imballaggio strutturato 500Y per colonne di distillazione ad alta efficienza

Approfondimento ingegneristico: Quando l'obiettivo della distillazione è la massima purezza piuttosto che la massima produttività, la colonna 500Y è la scelta ideale. Con una superficie specifica di circa 500 m²/m³, la 500Y offre il valore HETP (altezza equivalente a un piatto teorico) più basso, consentendo separazioni ad alta purezza in un'altezza di colonna compatta.Fxsino

1. Specifiche tecniche

500Y è progettato per separazioni impegnative. Di seguito sono riportati i parametri standard basati su FXSINO Scheda tecnica Rev.2024-06:

ParametroValoreImpatto operativo
Area superficiale specifica~500 m²/m³Raddoppia la superficie di trasferimento rispetto al modello 250Y.
HETP tipico300 - 400 mmConsente di ottenere un numero maggiore di piatti teorici per metro.
Frazione del vuoto~95 - 97%Inferiore a 250Y; si traduce in una maggiore caduta di pressione.
Fattore di impaccamento (Fp)~55 - 65 (SI)Un fattore più elevato limita la capacità massima di vapore.

2. Applicazioni principali e usi ad alta efficienza

500Y è la soluzione ideale quando il compito di separazione è difficile o i requisiti di purezza sono stringenti:

  • Distillazione di prodotti chimici pregiati e farmaceutici: Separazione di isomeri o composti termosensibili che richiedono un'elevata purezza.
  • Recupero del solvente: Ottenere solventi riciclati ad elevata purezza (ad esempio, DMF, toluene) in sistemi a ciclo chiuso.
  • Scissione di idrocarburi ad elevata purezza: Separazione dei componenti con punto di ebollizione vicino, dove la volatilità relativa è prossima a 1,0.
  • Parti superiori di colonne alte: Spesso utilizzato nelle sezioni superiori di colonne molto alte, dove le portate di vapore sono inferiori ma l'efficienza di separazione è fondamentale.

3. Guida alla selezione: 500Y vs. 250Y

La scelta tra 500Y e 250Y dipende interamente dal fattore limitante. Utilizza questa tabella per una rapida consultazione:

Scegli 500Y se...Scegli 250Y se...Elemento distintivo chiave
La purezza è la priorità assoluta.La produttività è la priorità assoluta.Efficienza contro capacità.
L'altezza della colonna è limitata.Il diametro della colonna è limitato.Spazio verticale contro spazio orizzontale.
La volatilità relativa è bassa (<1.1).La volatilità relativa è elevata (>1,5).Difficoltà di separazione.

4. Selezione dei materiali per applicazioni in ambienti corrosivi

A causa del sottile spessore delle lamiere 500Y, la scelta del materiale è fondamentale per prevenire deformazioni sotto carico e corrosione:

  • Acciaio inossidabile 316L: Lo standard per la maggior parte delle applicazioni chimiche che coinvolgono acidi o cloruri deboli.
  • Hastelloy C-276: Per servizi altamente aggressivi, come la distillazione dell'acido acetico o il gas cloro umido.
  • Titanio: Indispensabile per applicazioni che prevedono l'utilizzo di cloro liquido, acqua di mare o in condizioni fortemente ossidanti.
  • Nota sul modello 304SS: Sconsigliato per 500Y in servizi critici a causa della minore tolleranza alla corrosione e del rischio di SCC.

Avviso di installazione critica

Il distributore non è negoziabile

Il modello 500Y ha una tolleranza molto bassa per la distribuzione non uniforme del liquido. Se il distributore di liquido non è progettato alla perfezione (uniformità target ±3%), il vantaggio in termini di efficienza del 500Y andrà completamente perso. Non bisogna mai abbinare un imballaggio ad alta efficienza a un distributore di bassa qualità.

Domande frequenti rapide

D: Il modello 500Y può essere utilizzato nella distillazione sotto vuoto?

R: In generale, no. A causa del suo elevato fattore di riempimento e della conseguente elevata caduta di pressione, il 500Y non è adatto per applicazioni in vuoto spinto. Per le colonne a vuoto, utilizzare il 250Y o un riempimento strutturato specializzato a bassa caduta di pressione.

D: Vale la pena spendere di più per 500Y?

R: Sì, se le specifiche del tuo prodotto lo richiedono. Se utilizzi una colonna 250Y per una separazione difficile, avresti bisogno di una colonna molto più alta per ottenere la stessa purezza, con conseguenti maggiori costi di investimento e di esercizio.



Richiedi le curve di prestazione idraulica del modello 500Y

Assicuratevi che il design della vostra colonna sia ottimizzato. Contattate FXSINO per dati tecnici dettagliati e un preventivo.

Contatta FXSINO: jackieqiu9202@gmail.com | +86 18507999558
